Практические рекомендации по использованию сменных режущих токарных пластин TopGroove (NGD) для обработки глубоких канавок Обычно пластины типов NGD и NRD с двумя

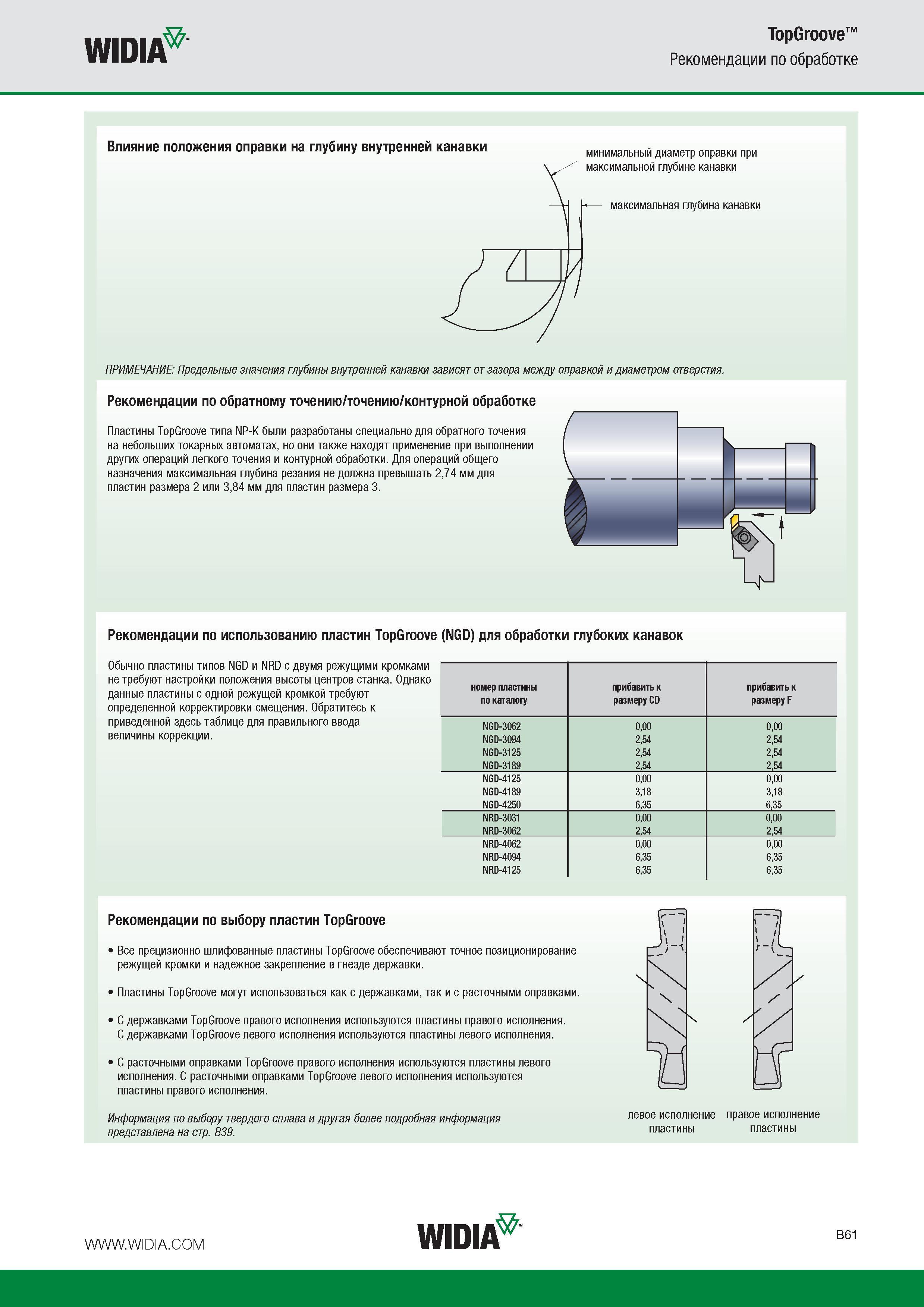

Практические рекомендации по использованию сменных режущих токарных пластин TopGroove (NGD) для обработки глубоких канавок Обычно пластины типов NGD и NRD с двумя режущими кромками не требуют настройки положения высоты центров станка. Однако данные пластины с одной режущей кромкой требуют определенной корректировки смещения. Обратитесь к приведенной здесь таблице для правильного ввода величины коррекции. номер пластины прибавить к прибавить к по каталогу размеру CD размеру F NGD-3062 000 000 NGD-3094 254 254 NGD-3125 254 254 NGD-3189 254 254 NGD-4125 000 000 NGD-4189 318 318 NGD-4250 635 635 NRD-3031 000 000 NRD-3062 254 254 NRD-4062 000 000 NRD-4094 635 635 NRD-4125 635 635 WIDIA TopGroove Рекомендации по обработке ПРИМЕЧАНИЕ Предельные значения глубины внутренней канавки зависят от зазора между оправкой и диаметром отверстия. Рекомендации по обратному точению точению контурной обработке Пластины TopGroove типа NP-K были разработаны специально для обратного точения на небольших токарных автоматах но они также находят применение при выполнении других операций легкого точения и контурной обработки. Для операций общего назначения максимальная глубина резания не должна превышать 274 мм для пластин размера 2 или 384 мм для пластин размера 3.
