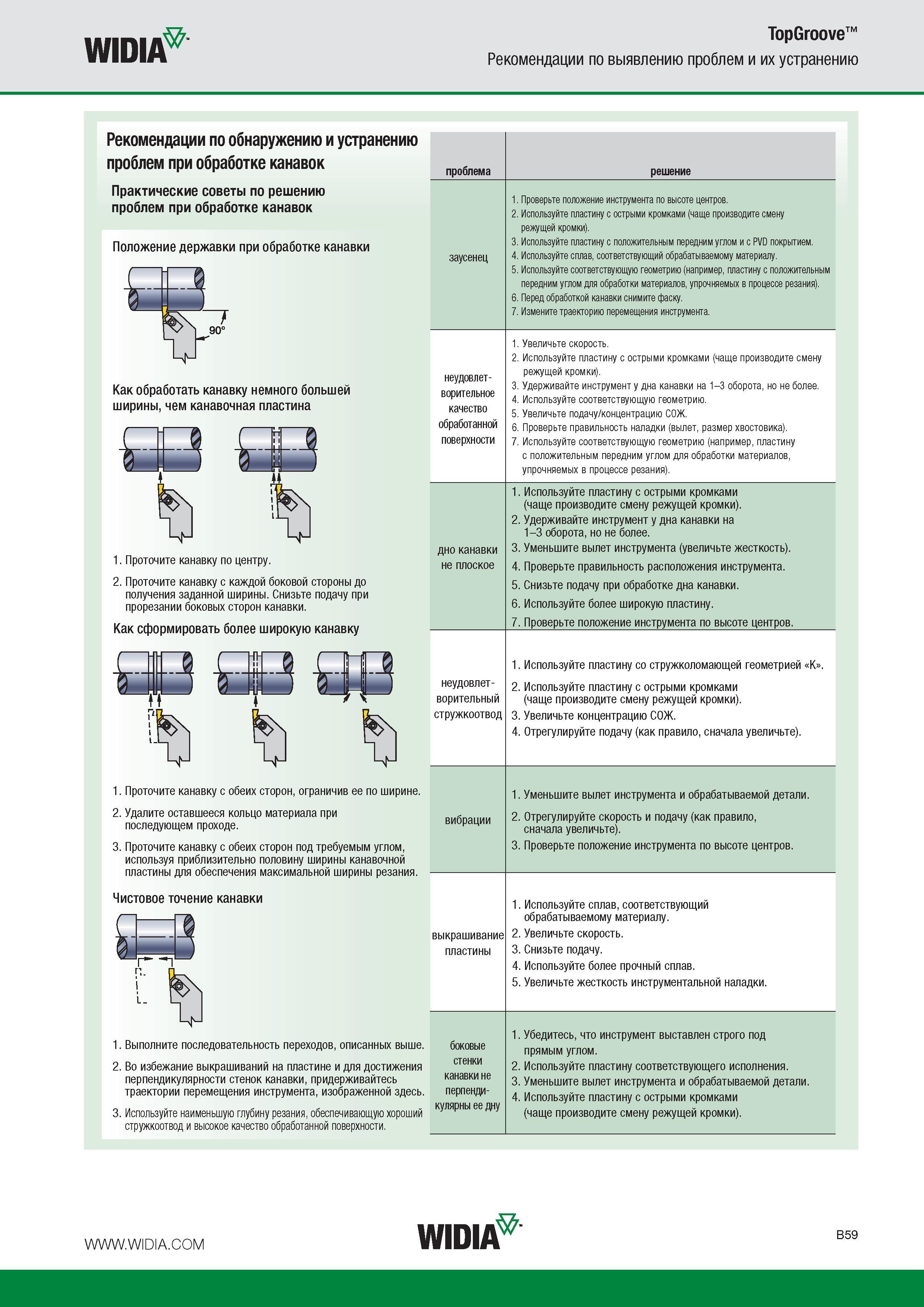

Практические советы от производителя режущего инструмента Widia по решению проблем при точении наружных канавок канавочными резцами со сменными твердосплавными пл

Практические советы от производителя режущего инструмента Widia по решению проблем при точении наружных канавок канавочными резцами со сменными твердосплавными пластинами Положение державки при обработке канавки 7 90 Как обработать канавку немного большей ширины чем канавочная пластина S3 1. Проточите канавку по центру. 2. Проточите канавку с каждой боковой стороны до получения заданной ширины. Снизьте подачу при прорезании боковых сторон канавки. Как сформировать более широкую канавку 1. Проточите канавку с обеих сторон ограничив ее по ширине. 2. Удалите оставшееся кольцо материала при последующем проходе. 3. Проточите канавку с обеих сторон под требуемым углом используя приблизительно половину ширины канавочной пластины для обеспечения максимальной ширины резания. Чистовое точение канавки 1. Выполните последовательность переходов описанных выше. 2. Во избежание выкрашиваний на пластине и для достижения перпендикулярности стенок канавки придерживайтесь траектории перемещения инструмента изображенной здесь. 3. Используйте наименьшую глубину резания обеспечивающую хороший стружкоотвод и высокое качество обработанной поверхности. проблема решение заусенец 1. Проверьте положение инструмента по высоте центров. 2. Используйте пластину с острыми кромками (чаще производите смену режущей кромки). 3. Используйте пластину с положительным передним углом и с PVD покрытием. 4. Используйте сплав соответствующий обрабатываемому материалу. 5. Используйте соответствующую геометрию (например пластину с положительным передним углом для обработки материалов упрочняемых в процессе резания). 6. Перед обработкой канавки снимите фаску. 7. Измените траекторию перемещения инструмента. неудовлет- ворительное качество обработанной поверхности 1. Увеличьте скорость. 2. Используйте пластину с острыми кромками (чаще производите смену режущей кромки). 3. Удерживайте инструмент у дна канавки на 1-3 оборота но не более. 4. Используйте соответствующую геометрию. 5. Увеличьте подачу концентрацию СОЖ. 6. Проверьте правильность наладки (вылет размер хвостовика). 7. Используйте соответствующую геометрию (например пластину с положительным передним углом для обработки материалов упрочняемых в процессе резания). дно канавки не плоское 1. Используйте пластину с острыми кромками (чаще производите смену режущей кромки). 2. Удерживайте инструмент у дна канавки на 1-3 оборота но не более. 3. Уменьшите вылет инструмента (увеличьте жесткость). 4. Проверьте правильность расположения инструмента. 5. Снизьте подачу при обработке дна канавки. 6. Используйте более широкую пластину. 7. Проверьте положение инструмента по высоте центров. неудовлет- ворительный стружкоотвод 1. Используйте пластину со стружколомающей геометрией К . 2. Используйте пластину с острыми кромками (чаще производите смену режущей кромки). 3. Увеличьте концентрацию СОЖ. 4. Отрегулируйте подачу (как правило сначала увеличьте). вибрации 1. Уменьшите вылет инструмента и обрабатываемой детали. 2. Отрегулируйте скорость и подачу (как правило сначала увеличьте). 3. Проверьте положение инструмента по высоте центров. выкрашивание пластины 1. Используйте сплав соответствующий обрабатываемому материалу. 2. Увеличьте скорость. 3. Снизьте подачу. 4. Используйте более прочный сплав. 5. Увеличьте жесткость инструментальной наладки. боковые стенки канавки не перпендикулярны ее дну 1. Убедитесь что инструмент выставлен строго под прямым углом. 2. Используйте пластину соответствующего исполнения. 3. Уменьшите вылет инструмента и обрабатываемой детали. 4. Используйте пластину с острыми кромками (чаще производите смену режущей кромки). WIDIA TopGroove Рекомендации по выявлению проблем и их устранению Рекомендации по обнаружению и устранению проблем при обработке канавок
