KORLOY | Каталог KORLOY 2016 Металлорежущий инструмент и оснастка (Всего 1121 стр.) |
|||||

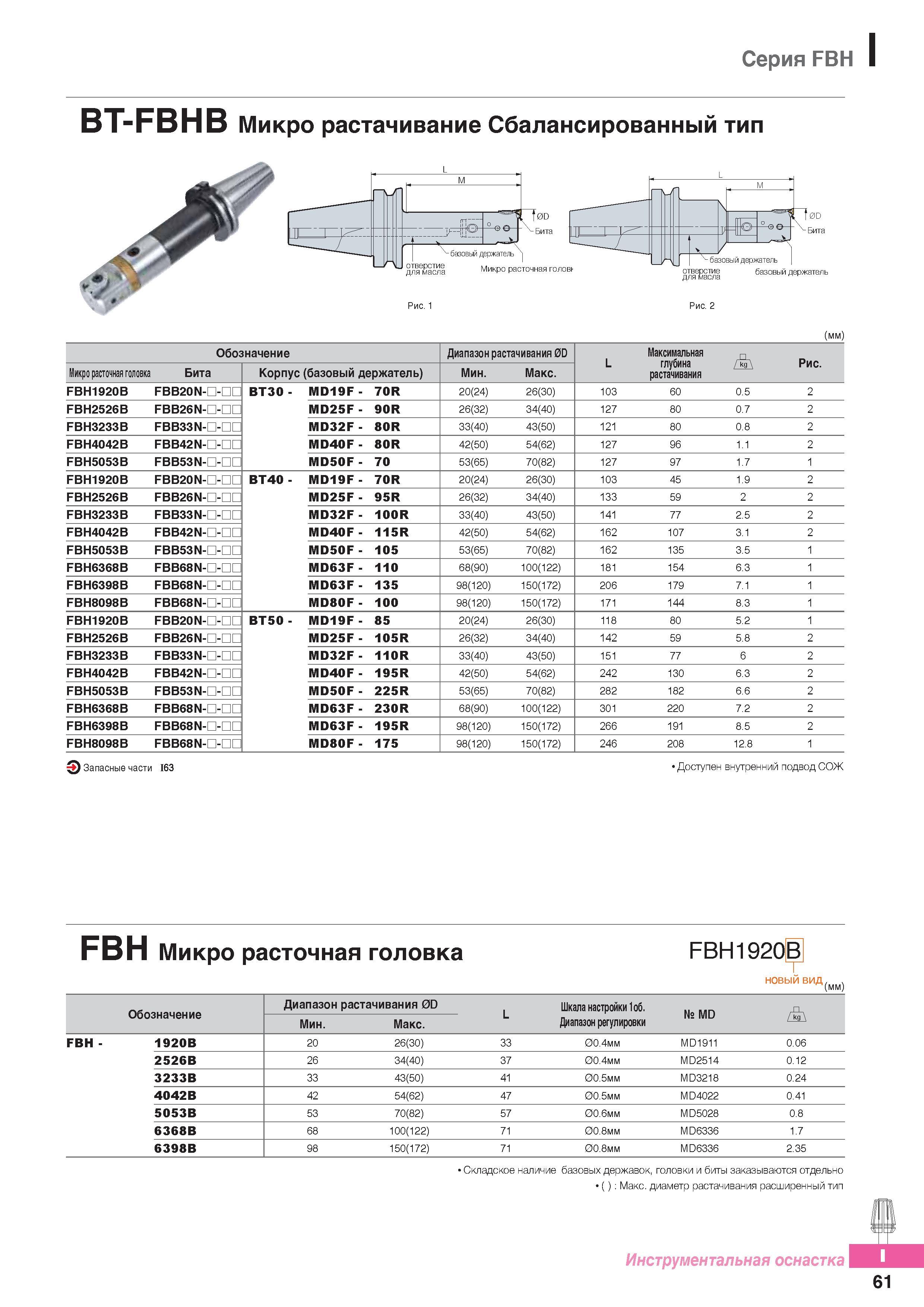

Расточной инструмент Korloy Серия FBH BT-FBHB Микрорастачивание Сбалансированный тип978 Каталог KORLOY 2016 Металлорежущий инструмент и станочная оснастка Стр.I61 |
|||||
Расточной инструмент Korloy Серия FBH BT-FBHB Микрорастачивание Сбалансированный тип Расточной инструмент Korloy Серия FBH BT-FBHB Микрорастачивание Сбалансированный тип _ (мм) Обозначение Диапазон растачивания 0D L Максимальная глубина растачивания ZmA Рис. Микро расточная головка Бита Корпус (базовый держатель) Мин. Макс. FBH1920B FBB20N-D-DC ВТ30 - MD19F - 70R 20(24) 26(30) 103 60 0.5 2 FBH2526B FBB26N-D-DD MD25F - 90R 26(32) 34(40) 127 80 0.7 2 FBH3233B FBB33N-D-DD MD32F - 80R 33(40) 43(50) 121 80 0.8 2 FBH4042B FBB42N-D-DD MD40F - 80R 42(50) 54(62) 127 96 1.1 2 FBH5053B FBB53N-D-DD MD50F - 70 53(65) 70(82) 127 97 1.7 1 FBH1920B FBB20N-D-DD ВТ40 - MD19F - 70R 20(24) 26(30) 103 45 1.9 2 FBH2526B FBB26N-D-DD MD25F - 95R 26(32) 34(40) 133 59 2 2 FBH3233B FBB33N-D-DD MD32F - 100R 33(40) 43(50) 141 77 2.5 2 FBH4042B FBB42N-D-DD MD40F - 115R 42(50) 54(62) 162 107 3.1 2 FBH5053B FBB53N-D-DD MD50F - 105 53(65) 70(82) 162 135 3.5 1 FBH6368B FBB68N-D-DD MD63F - 110 68(90) 100(122) 181 154 6.3 1 FBH6398B FBB68N-D-DD MD63F - 135 98(120) 150(172) 206 179 7.1 1 FBH8098B FBB68N-D-DD MD80F - 100 98(120) 150(172) 171 144 8.3 1 FBH1920B FBB20N-D-DD ВТ50 - MD19F - 85 20(24) 26(30) 118 80 5.2 1 FBH2526B FBB26N-D-DD MD25F - 105R 26(32) 34(40) 142 59 5.8 2 FBH3233B FBB33N-D-DD MD32F - 110R 33(40) 43(50) 151 77 6 2 FBH4042B FBB42N-D-DD MD40F - 195R 42(50) 54(62) 242 130 6.3 2 FBH5053B FBB53N-D-DD MD50F - 225R 53(65) 70(82) 282 182 6.6 2 FBH6368B FBB68N-D-DD MD63F - 230R 68(90) 100(122) 301 220 7.2 2 FBH6398B FBB68N-D-DD MD63F - 195R 98(120) 150(172) 266 191 8.5 2 FBH8098B FBB68N-D-DD MD80F - 175 98(120) 150(172) 246 208 12.8 1 Запасные части I63 Доступен внутренний подвод СОЖ FBH Микро расточная головка FBH1920B новый вид (мм) Обозначение Диапазон растачивания 0D L Шкала настройки 1об. Диапазон регулировки № MD ZmA Мин. Макс. FBH - 1920В 20 26(30) 33 00.4мм MD1911 0.06 2526В 26 34(40) 37 00.4мм MD2514 0.12 3233В 33 43(50) 41 00.5мм MD3218 0.24 4042В 42 54(62) 47 00.5мм MD4022 0.41 5053В 53 70(82) 57 00.6мм MD5028 0.8 6368В 68 100(122) 71 00.8мм MD6336 1.7 6398В 98 150(172) 71 00.8мм MD6336 2.35 Складское наличие базовых державок, головки и биты заказываются отдельно (): Макс. диаметр растачивания расширенный тип Инструментальная оснастка 61 |
|||||
