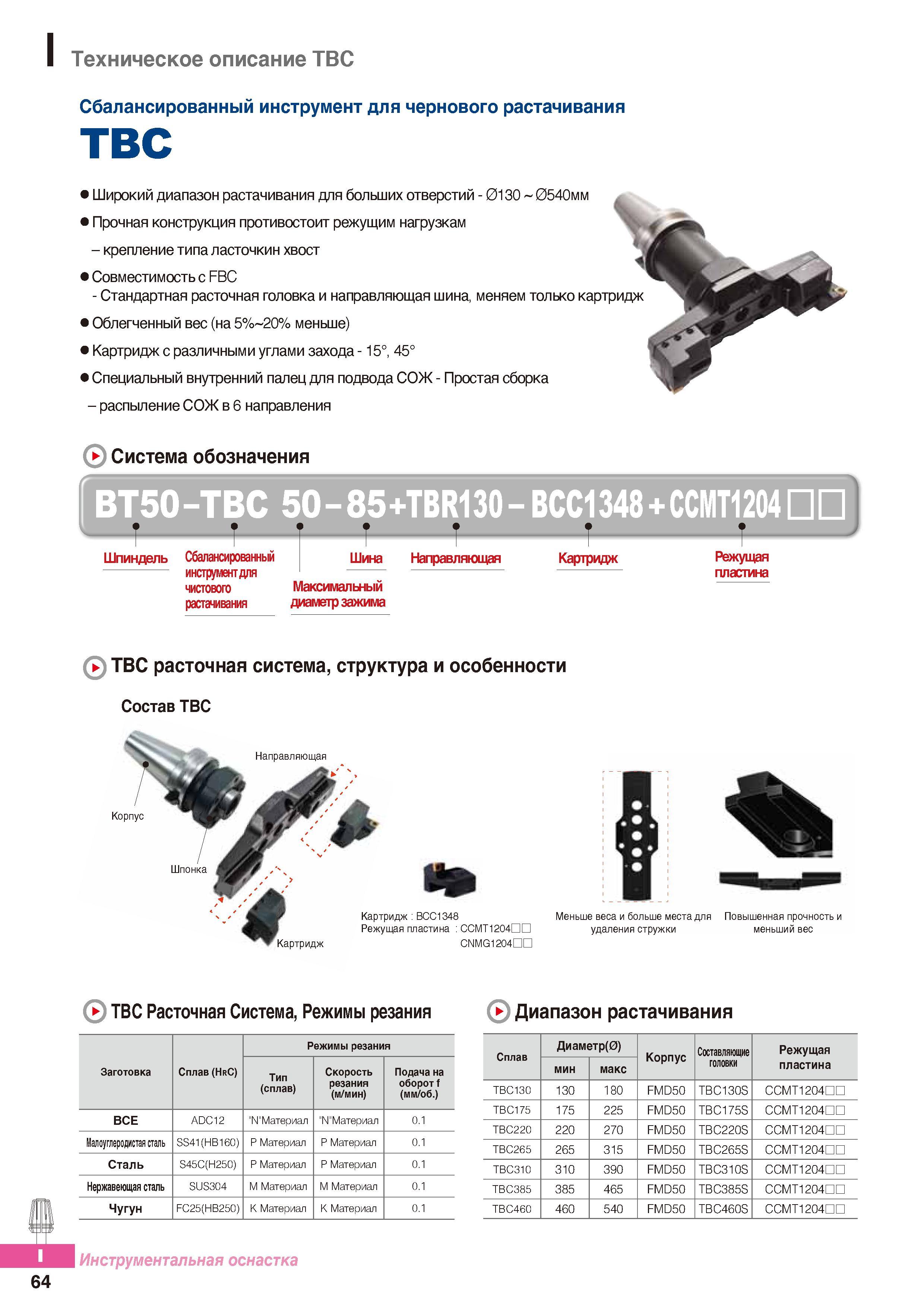

Техническое описание сборного расточного металлорежущего инструмента Korloy (Южная Корея) для чернового растачивания ТВС Широкий диапазон растачивания

Техническое описание сборного расточного металлорежущего инструмента Korloy (Южная Корея) для чернового растачивания ТВС Широкий диапазон растачивания

Техническое описание сборного расточного металлорежущего инструмента Korloy (Южная Корея) для чернового растачивания ТВС Широкий диапазон растачивания _ для больших отверстий Диаметры от 130 до 540 мм Прочная конструкция противостоит режущим нагрузкам - крепление типа ласточкин хвост Совместимость с FBC - Стандартная расточная головка и направляющая шина, меняем только картридж Облегченный вес (на 5% 20% меньше) Картридж с различными углами захода -15°, 45° Специальный внутренний палец для подвода СОЖ - Простая сборка - распыление СОЖ в 6 направления >) Система обозначения чистового растачивания Максимальный д иаметр зажима 5 ТВС расточная система, структура и особенности Состав ТВС Направляющая Корпус Картридж Картридж ВСС1348 Меньше веса и больше места для Повышенная прочность и Режущая пластина ССМТ1204ПП удаления стружки меньший вес CNMG1204DD ТВС Расточная Система, Режимы резания Диапазон растачивания Заготовка Сплав (HrC) Режимы резания Тип (сплав) Скорость резания (м/мин) Подача на оборот f (мм/об.) ВСЕ ADC12 "1\Т'Материал "Ы'Материал 0.1 Малоуглеродистая сталь SS41(HB160) Р Материал Р Материал 0.1 Сталь S45C(H250) Р Материал Р Материал 0.1 Нержавеющая сталь SUS304 М Материал М Материал 0.1 Чугун FC25(HB250) К Материал К Материал 0.1 Сплав Диаметр(0) Корпус Составляющие головки Режущая пластина мин макс ТВС130 130 180 FMD50 TBC130S ССМТ1204ПП ТВС175 175 225 FMD50 TBC175S ССМТ1204ПП ТВС220 220 270 FMD50 TBC220S ССМТ1204ПП ТВС265 265 315 FMD50 TBC265S ССМТ1204ПП ТВС310 310 390 FMD50 TBC310S ССМТ1204ПП ТВС385 385 465 FMD50 TBC385S ССМТ1204ПП ТВС460 460 540 FMD50 TBC460S ССМТ1204ПП 64 I Инструментальная оснастка Техническое описание ТВС Сбалансированный инструмент
