Угловые головки Korloy КАС (45° фиксированный) Серия тип BT-KAC

Угловые головки Korloy КАС (45° фиксированный) Серия тип BT-KAC

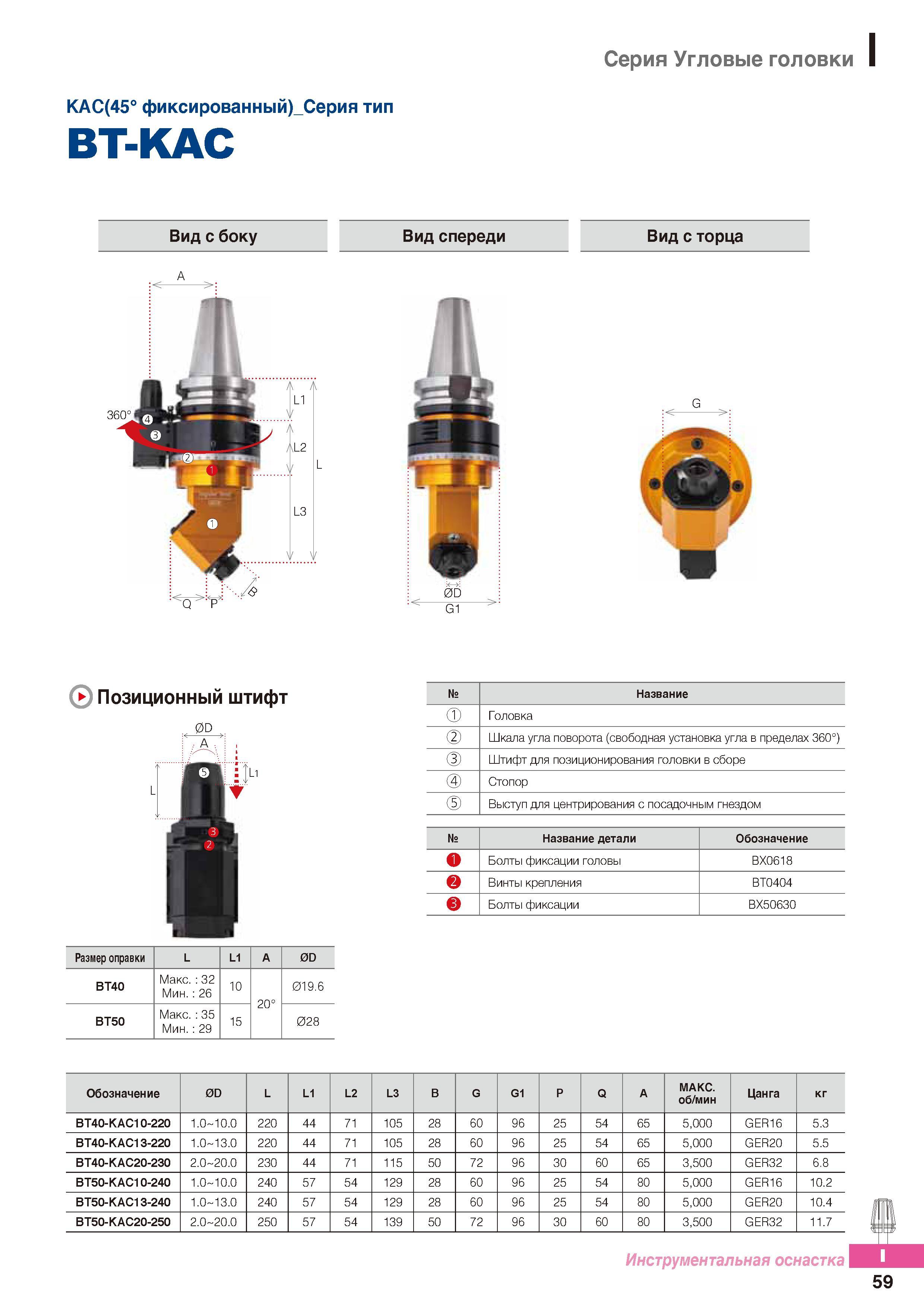

Угловые головки Korloy КАС (45° фиксированный) Серия тип BT-KAC _ Вид с боку Вид спереди Вид с торца Позиционный штифт 0D № Название (D Головка О) Шкала угла поворота (свободная установка угла в пределах 360°) (3) Штифт для позиционирования головки в сборе Стопор (D Выступ для центрирования с посадочным гнездом № Название детали Обозначение Болты фиксации головы ВХ0618 Винты крепления ВТ0404 Болты фиксации ВХ50630 Размер оправки L L1 A 0D ВТ40 Макс. 32 Мин. 26 10 20° 019.6 ВТ50 Макс. 35 Мин. 29 15 028 Обозначение 0D L L1 L2 L3 В G G1 Р Q A МАКС. об/мин Цанга кг ВТ40-КАС10-220 1.0-10.0 220 44 71 105 28 60 96 25 54 65 5,000 GER16 5.3 ВТ40-КАС13-220 1.0-13.0 220 44 71 105 28 60 96 25 54 65 5,000 GER20 5.5 ВТ40-КАС20-230 2.0-20.0 230 44 71 115 50 72 96 30 60 65 3,500 GER32 6.8 ВТ50-КАС10-240 1.0-10.0 240 57 54 129 28 60 96 25 54 80 5,000 GER16 10.2 ВТ50-КАС13-240 1.0-13.0 240 57 54 129 28 60 96 25 54 80 5,000 GER20 10.4 ВТ50-КАС20-250 2.0-20.0 250 57 54 139 50 72 96 30 60 80 3,500 GER32 11.7 Инструментальная оснастка 59
