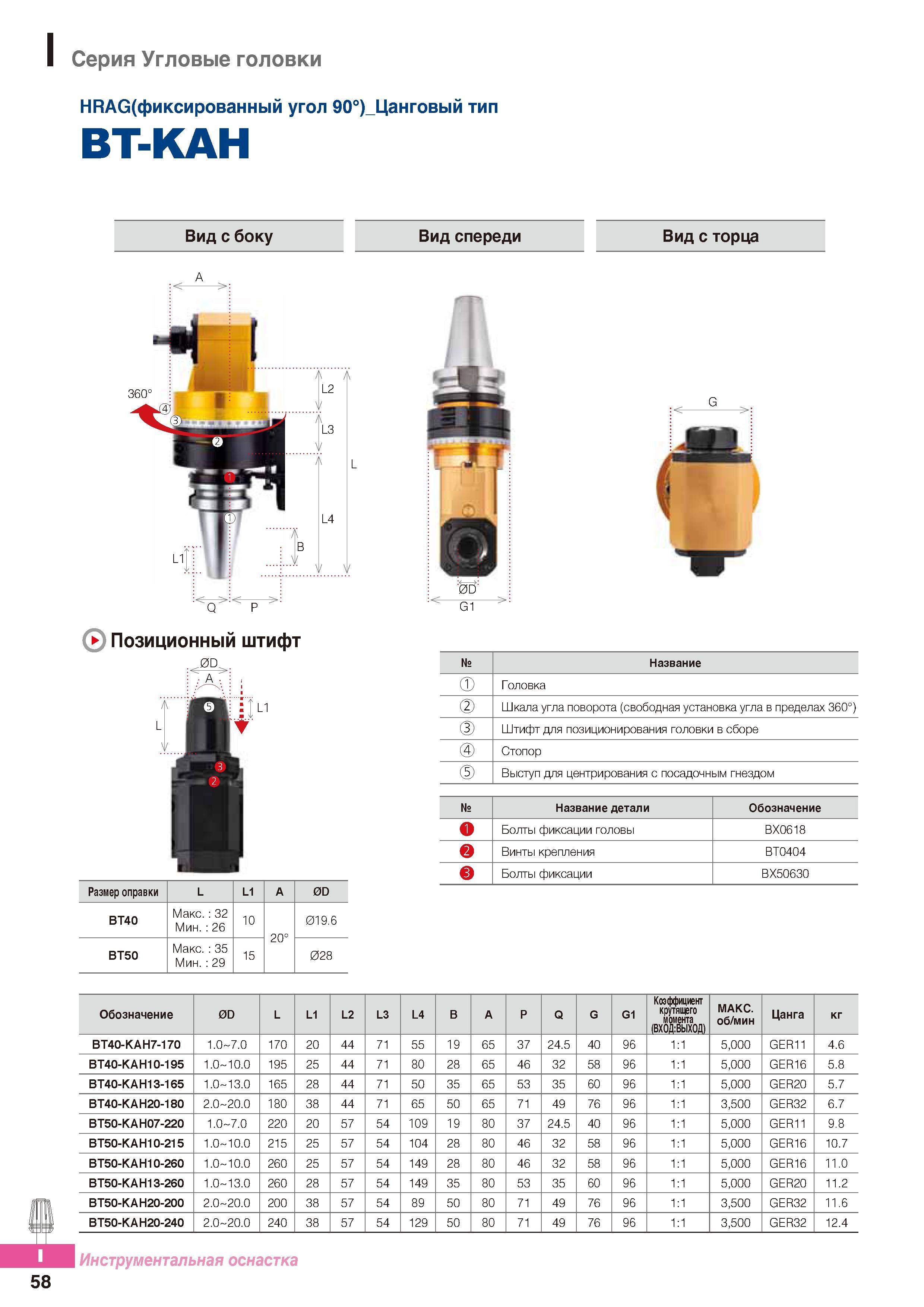

Угловые головки Korloy НВАС (фиксированный угол 90°) Цанговый тип BT-KAH _ Вид с боку Вид спереди Вид с торца 360' У L ( Позиционный штифт L1 L Размер оправки L L1 A 0D ВТ40 Макс. 32 Мин. 26 10 20° 019.6 ВТ50 Макс. 35 Мин. 29 15 028 G1 № Название Головка Шкала угла поворота (свободная установка угла в пределах 360°) Штифт для позиционирования головки в сборе Стопор Выступ для центрирования с посадочным гнездом № Название детали Обозначение Болты фиксации головы ВХ0618 Винты крепления ВТ0404 Болты фиксации ВХ50630 Обозначение 0D L L1 L2 L3 L4 В A Р Q G G1 Коэффициент крутящего момента (ВХ0Д:ВЫХ0Д) МАКС. об/мин Цанга кг ВТ40-КАН7-170 1.0-7.0 170 20 44 71 55 19 65 37 24.5 40 96 1:1 5,000 GER11 4.6 ВТ40-КАН10-195 1.0-10.0 195 25 44 71 80 28 65 46 32 58 96 1:1 5,000 GER16 5.8 ВТ40-КАН13-165 1.0-13.0 165 28 44 71 50 35 65 53 35 60 96 1:1 5,000 GER20 5.7 ВТ40-КАН20-180 2.0-20.0 180 38 44 71 65 50 65 71 49 76 96 1:1 3,500 GER32 6.7 ВТ50-КАН07-220 1.0-7.0 220 20 57 54 109 19 80 37 24.5 40 96 1:1 5,000 GER11 9.8 ВТ50-КАН10-215 1.0-10.0 215 25 57 54 104 28 80 46 32 58 96 1:1 5,000 GER16 10.7 ВТ50-КАН10-260 1.0-10.0 260 25 57 54 149 28 80 46 32 58 96 1:1 5,000 GER16 11.0 ВТ50-КАН13-260 1.0-13.0 260 28 57 54 149 35 80 53 35 60 96 1:1 5,000 GER20 11.2 ВТ50-КАН20-200 2.0-20.0 200 38 57 54 89 50 80 71 49 76 96 1:1 3,500 GER32 11.6 ВТ50-КАН20-240 2.0-20.0 240 38 57 54 129 50 80 71 49 76 96 1:1 3,500 GER32 12.4 Инструментальная оснастка 58
