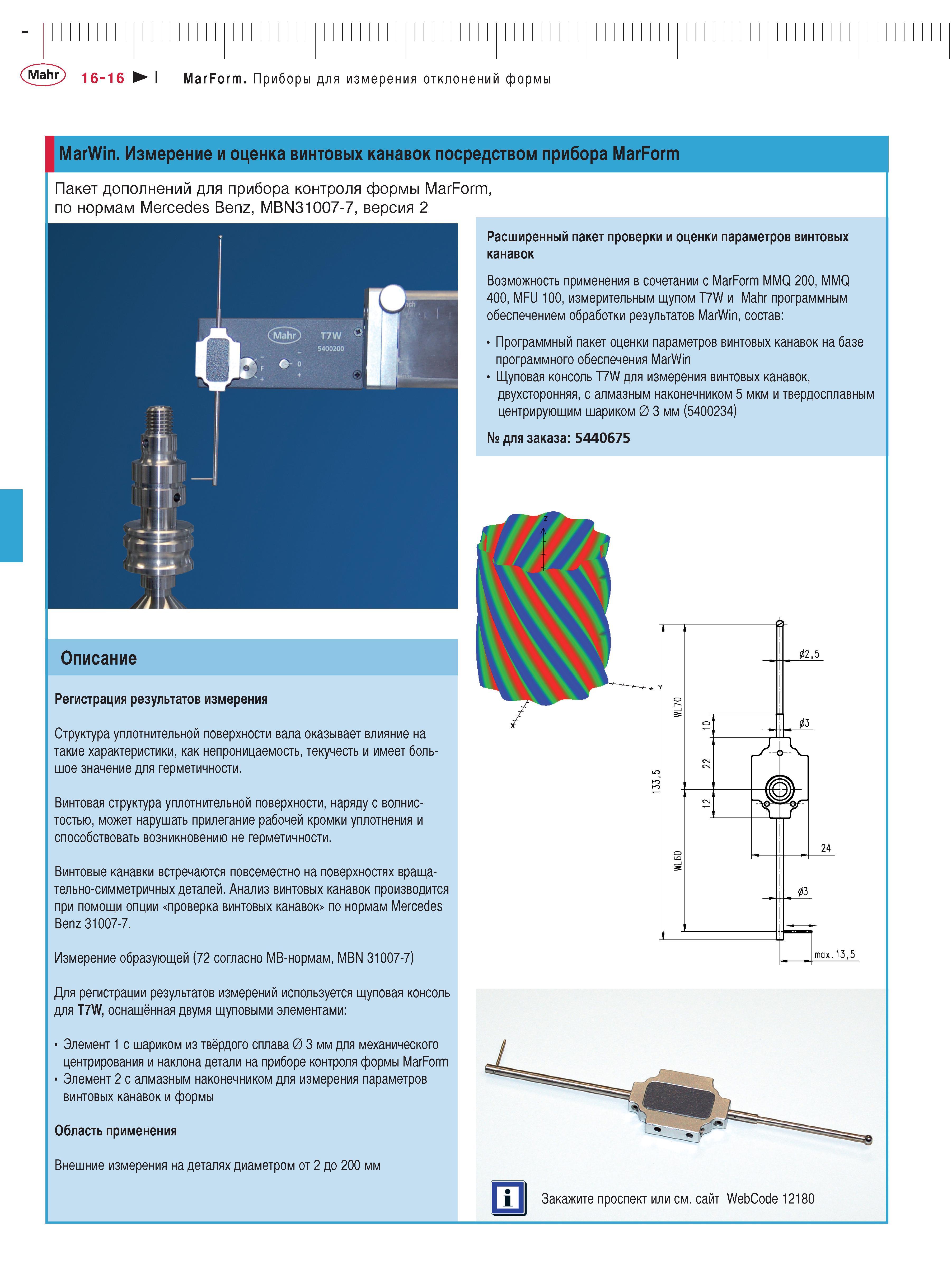

Приборы для измерения отклонений формы Mahr MarWin. измерение и оценка винтовых канавок посредством прибора MarForm Пакет дополнений для прибора

Приборы для измерения отклонений формы Mahr MarWin. измерение и оценка винтовых канавок посредством прибора MarForm Пакет дополнений для прибора контроля формы MarForm по нормам Mercedes Benz MBN31007-7 версия 2 Описание регистрация результатов измерения Структура уплотнительной поверхности вала оказывает влияние на такие характеристики как непроницаемость текучесть и имеет большое значение для герметичности. Винтовая структура уплотнительной поверхности наряду с волнистостью может нарушать прилегание рабочей кромки уплотнения и способствовать возникновению не герметичности. Винтовые канавки встречаются повсеместно на поверхностях вращательно-симметричных деталей. Анализ винтовых канавок производится при помощи опции проверка винтовых канавок по нормам Mercedes Benz 31007-7. Измерение образующей (72 согласно MB-нормам MBN 31007-7) Для регистрации результатов измерений используется щуповая консоль для T7W оснащённая двумя щуповыми элементами Элемент 1 с шариком из твёрдого сплава 0 3 мм для механического центрирования и наклона детали на приборе контроля формы MarForm Элемент 2 с алмазным наконечником для измерения параметров винтовых канавок и формы Область применения Внешние измерения на деталях диаметром от 2 до 200 мм расширенный пакет проверки и оценки параметров винтовых канавок Возможность применения в сочетании с MarForm MMQ 200 MMQ 400 MFU 100 измерительным щупом T7W и Mahr программным обеспечением обработки результатов MarWin состав Программный пакет оценки параметров винтовых канавок на базе программного обеспечения MarWin Щуповая консоль T7W для измерения винтовых канавок двухсторонняя с алмазным наконечником 5 мкм и твердосплавным центрирующим шариком 0 3 мм (5400234) для заказа 5440675 Закажите проспект или см. сайт WebCode 12180
