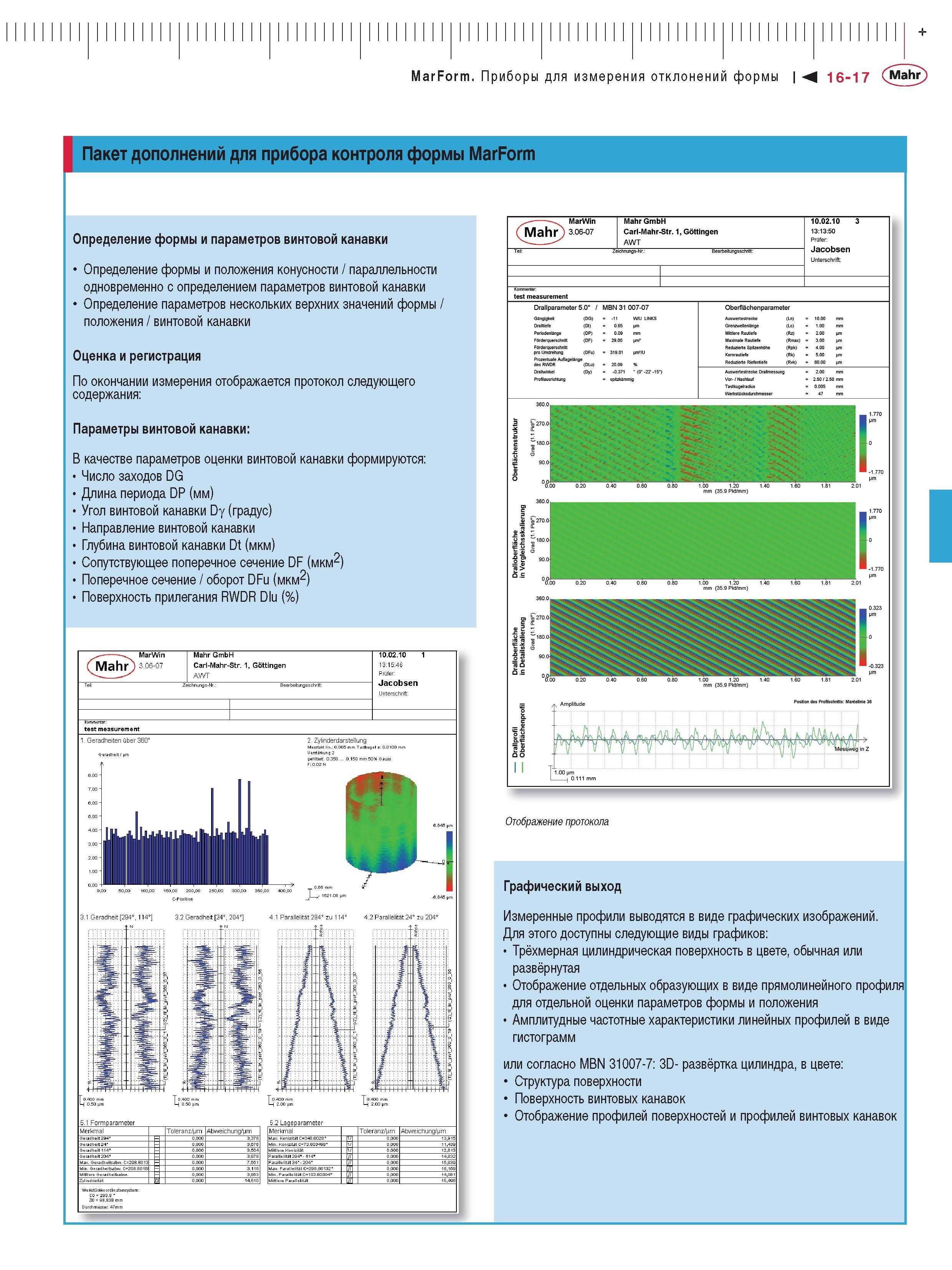

397 Каталог MAHR 2013 Измерительный инструмент приборы и оборудование Стр.16-17 |
|||||
Пакет дополнений Mahr для прибора контроля формы MarForm Определение формы и параметров винтовой канавки Определение формы и положения конусностиПакет дополнений Mahr для прибора контроля формы MarForm Определение формы и параметров винтовой канавки Определение формы и положения конусности параллельности одновременно с определением параметров винтовой канавки Определение параметров нескольких верхних значений формы положения винтовой канавки Оценка и регистрация По окончании измерения отображается протокол следующего содержания Параметры винтовой канавки В качестве параметров оценки винтовой канавки формируются Число заходов DG Длина периода DP (мм) Угол винтовой канавки Dy (градус) Направление винтовой канавки Глубина винтовой канавки Dt (мкм) Сопутствующее поперечное сечение DF (мкм2) Поперечное сечение оборот DFu (мкм2) Поверхность прилегания RWDR Dlu (%) Отображение протокола графический выход Измеренные профили выводятся в виде графических изображений. Для этого доступны следующие виды графиков Трёхмерная цилиндрическая поверхность в цвете обычная или развёрнутая Отображение отдельных образующих в виде прямолинейного профиля для отдельной оценки параметров формы и положения Амплитудные частотные характеристики линейных профилей в виде гистограмм или согласно MBN 31007-7 3D- развёртка цилиндра в цвете Структура поверхности Поверхность винтовых канавок Отображение профилей поверхностей и профилей винтовых канавок |
|||||
