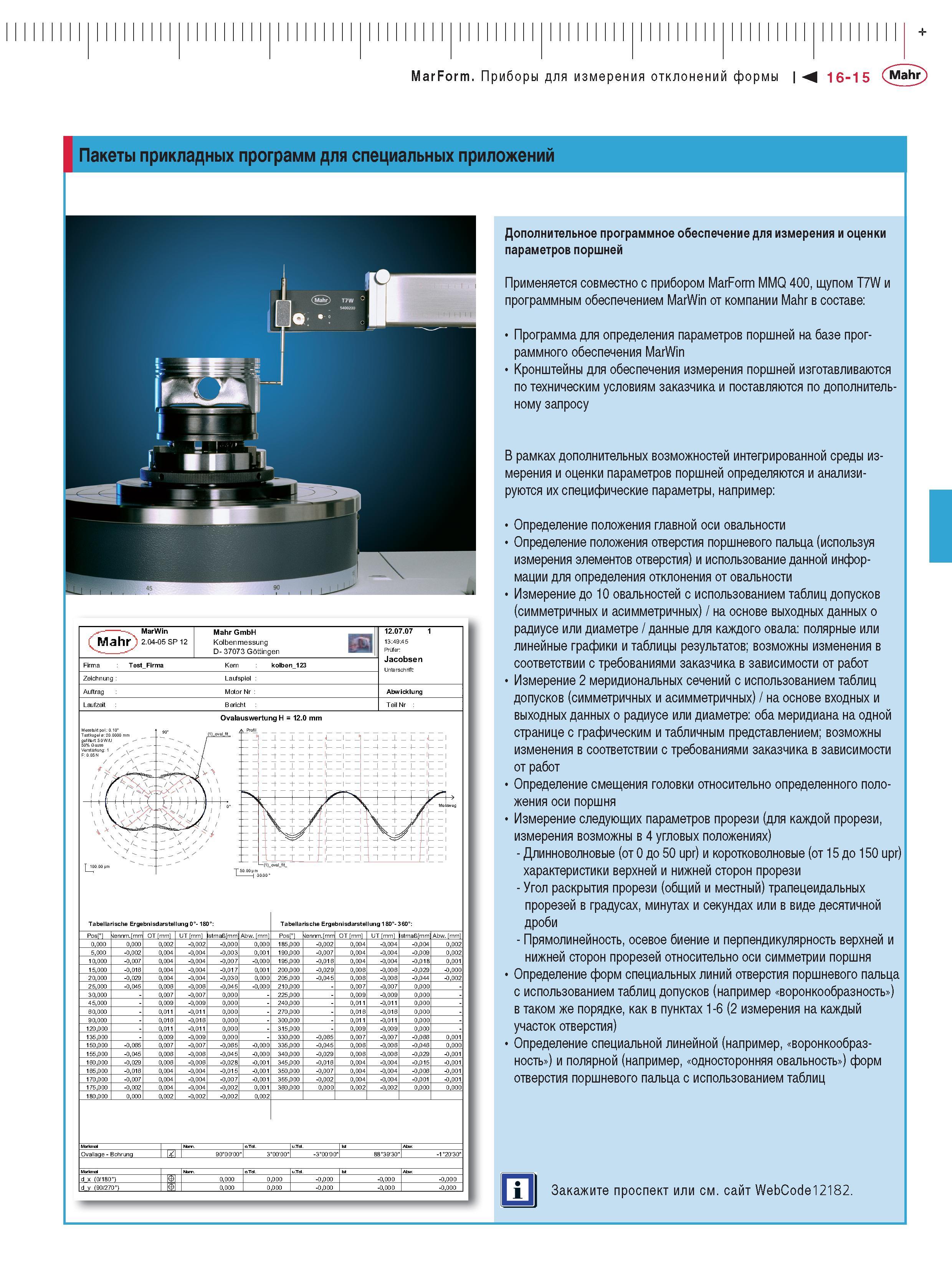

Пакеты прикладных программ для специальных приложений Mahr MarWin 2.04-05 SP 12 Mahr GmbH Kolbenmessung D- 37073 Gottingen 12.07.07 1 13:49:45 Ja

Пакеты прикладных программ для специальных приложений Mahr MarWin 2.04-05 SP 12 Mahr GmbH Kolbenmessung D- 37073 Gottingen 12.07.07 1 13:49:45 Jacobsen Firma T estFirma Kern kolben123 Zeichnung Laufspiel Auftrag Motor Nr Abwicklung Laufzeit Bericht TeilNr Tabellarische Ergebnisdarstellung0-180 Tabellarische Ergebnisdarstellung 180- 360 Pos Nennm. mm 0000 5000 10000 15000 20000 25.000 30.000 45.000 60.000 90.000 120.000 135.000 150.000 -0065 155.000 160.000 165.000 170.000 175.000 045 180000 v. mm Pos Nennm. mm 185.000 190.000 195.000 200.000 205.000 210.000 225.000 240.000 270.000 300.000 315.000 330.000 335.000 340.000 345.000 350.000 355.000 360.000 OT mm UT mm Ovallage - Bohrung дополнительное программное обеспечение для измерения и оценки параметров поршней Применяется совместно с прибором MarForm MMQ 400 щупом T7W и программным обеспечением MarWin от компании Mahr в составе Программа для определения параметров поршней на базе программного обеспечения MarWin Кронштейны для обеспечения измерения поршней изготавливаются по техническим условиям заказчика и поставляются по дополнительному запросу В рамках дополнительных возможностей интегрированной среды измерения и оценки параметров поршней определяются и анализируются их специфические параметры например Определение положения главной оси овальности Определение положения отверстия поршневого пальца (используя измерения элементов отверстия) и использование данной информации для определения отклонения от овальности Измерение до 10 овальностей с использованием таблиц допусков (симметричных и асимметричных) на основе выходных данных о радиусе или диаметре данные для каждого овала полярные или линейные графики и таблицы результатов; возможны изменения в соответствии с требованиями заказчика в зависимости от работ Измерение 2 меридиональных сечений с использованием таблиц допусков (симметричных и асимметричных) на основе входных и выходных данных о радиусе или диаметре оба меридиана на одной странице с графическим и табличным представлением; возможны изменения в соответствии с требованиями заказчика в зависимости от работ Определение смещения головки относительно определенного положения оси поршня Измерение следующих параметров прорези (для каждой прорези измерения возможны в 4 угловых положениях) - Длинноволновые (от 0 до 50 upr) и коротковолновые (от 15 до 150 upr) характеристики верхней и нижней сторон прорези - Угол раскрытия прорези (общий и местный) трапецеидальных прорезей в градусах минутах и секундах или в виде десятичной дроби - Прямолинейность осевое биение и перпендикулярность верхней и нижней сторон прорезей относительно оси симметрии поршня Определение форм специальных линий отверстия поршневого пальца с использованием таблиц допусков (например воронкообразность ) в таком же порядке как в пунктах 1-6 (2 измерения на каждый участок отверстия) Определение специальной линейной (например воронкообразность ) и полярной (например односторонняя овальность ) форм отверстия поршневого пальца с использованием таблиц Закажите проспект или см. сайт WebCode12182. stmaU mm stmaU mm -0 016 -0 -0 0 011 016 -0 015 015 9000'00" 300'00 -1 20'30 d x (0 180) 0000 -0000 -0000 d . 0000 -0000 -0000
