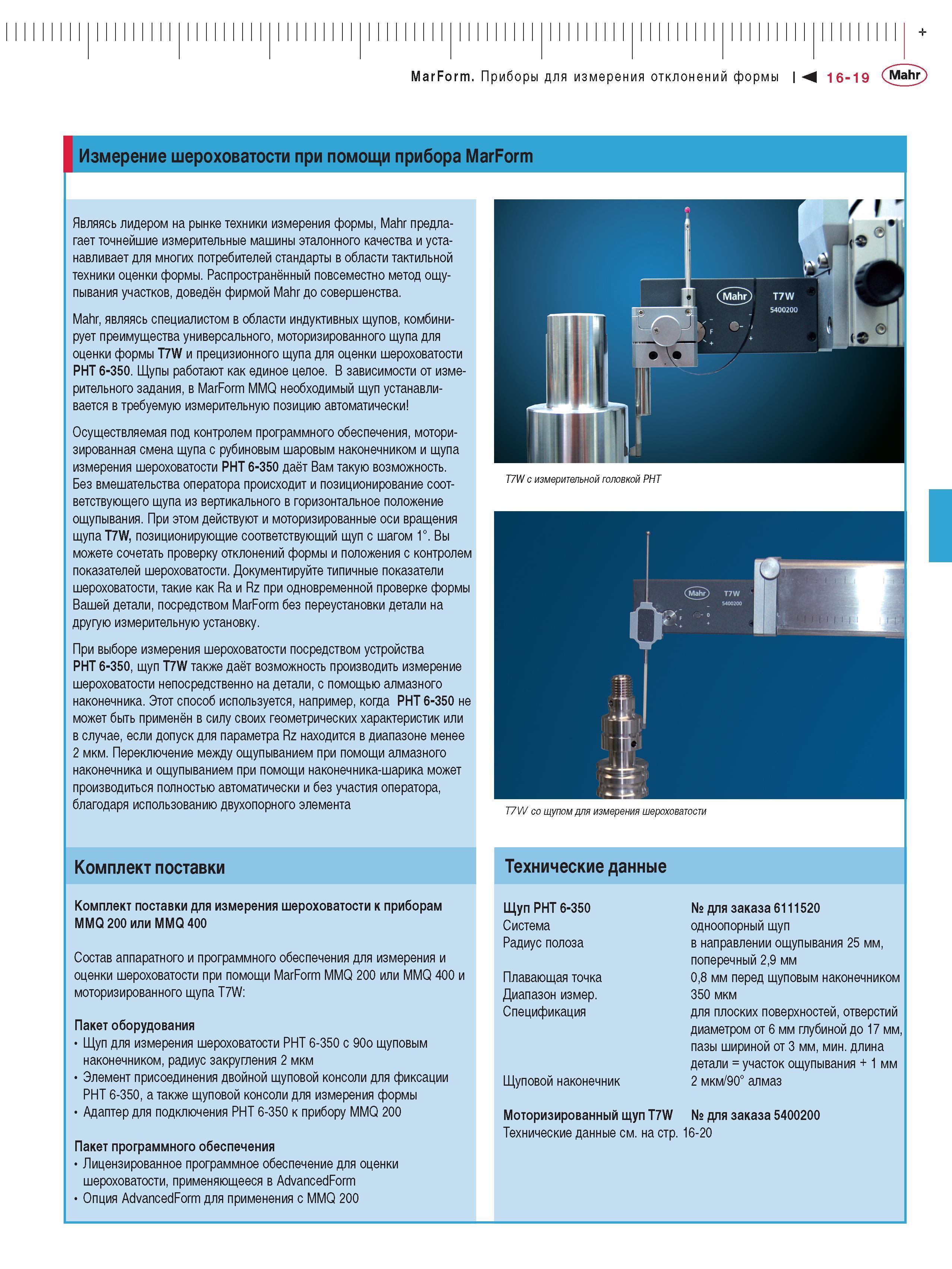

Являясь лидером на рынке техники измерения формы Mahr предлагает точнейшие измерительные машины эталонного качества и устанавливает для многих потребителей стандарты в области тактильной техники оценки формы. Распространённый повсеместно метод ощупывания участков доведён фирмой Mahr до совершенства. Mahr являясь специалистом в области индуктивных щупов комбинирует преимущества универсального моторизированного щупа для оценки формы T7W и прецизионного щупа для оценки шероховатости PHT 6-350. Щупы работают как единое целое. В зависимости от измерительного задания в MarForm MMQ необходимый щуп устанавливается в требуемую измерительную позицию автоматически Осуществляемая под контролем программного обеспечения моторизированная смена щупа с рубиновым шаровым наконечником и щупа измерения шероховатости PHT 6-350 даёт Вам такую возможность. Без вмешательства оператора происходит и позиционирование соответствующего щупа из вертикального в горизонтальное положение ощупывания. При этом действуют и моторизированные оси вращения щупа T7W позиционирующие соответствующий щуп с шагом 1. Вы можете сочетать проверку отклонений формы и положения с контролем показателей шероховатости. Документируйте типичные показатели шероховатости такие как Ra и Rz при одновременной проверке формы Вашей детали посредством MarForm без переустановки детали на другую измерительную установку. При выборе измерения шероховатости посредством устройства PHT 6-350 щуп T7W также даёт возможность производить измерение шероховатости непосредственно на детали с помощью алмазного наконечника. Этот способ используется например когда PHT 6-350 не может быть применён в силу своих геометрических характеристик или в случае если допуск для параметра Rz находится в диапазоне менее 2 мкм. Переключение между ощупыванием при помощи алмазного наконечника и ощупыванием при помощи наконечника-шарика может производиться полностью автоматически и без участия оператора благодаря использованию двухопорного элемента T7W с измерительной головкой PHT T7W со щупом для измерения шероховатости комплект поставки Технические данные комплект поставки для измерения шероховатости к приборам MMQ 200 или MMQ 400 Состав аппаратного и программного обеспечения для измерения и оценки шероховатости при помощи MarForm MMQ 200 или MMQ 400 и моторизированного щупа T7W Пакет оборудования Щуп для измерения шероховатости PHT 6-350 с 90о щуповым наконечником радиус закругления 2 мкм Элемент присоединения двойной щуповой консоли для фиксации PHT 6-350 а также щуповой консоли для измерения формы Адаптер для подключения PHT 6-350 к прибору MMQ 200 Пакет программного обеспечения Лицензированное программное обеспечение для оценки шероховатости применяющееся в AdvancedForm Опция AdvancedForm для применения с MMQ 200 Щуп PHT 6-350 Система Радиус полоза Плавающая точка Диапазон измер. Спецификация Щуповой наконечник для заказа 6111520 одноопорный щуп в направлении ощупывания 25 мм поперечный 29 мм 08 мм перед щуповым наконечником 350 мкм для плоских поверхностей отверстий диаметром от 6 мм глубиной до 17 мм пазы шириной от 3 мм мин. длина детали участок ощупывания 1 мм 2 мкм 90 алмаз Моторизированный щуп T7W для заказа 5400200 Технические данные см. на стр. 16-20 Измерение шероховатости при помощи прибора MarForm
