235 Каталог SANDVIK COROMANT 2001 Вращающиеся инструменты Стр.A227

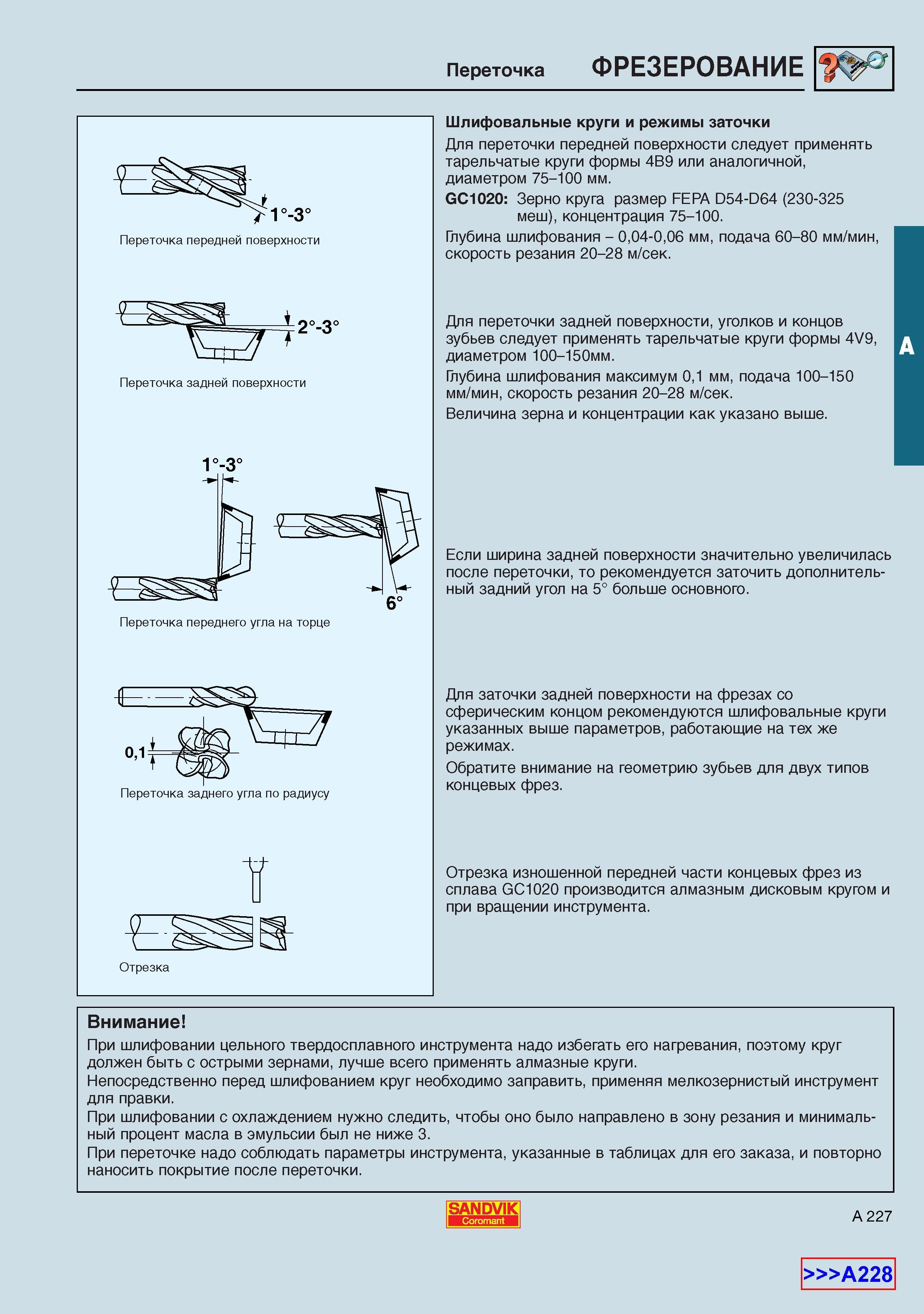

Каталог SANDVIK COROMANT 2001 Вращающиеся инструменты Стр. A227 0235 Lab2u
