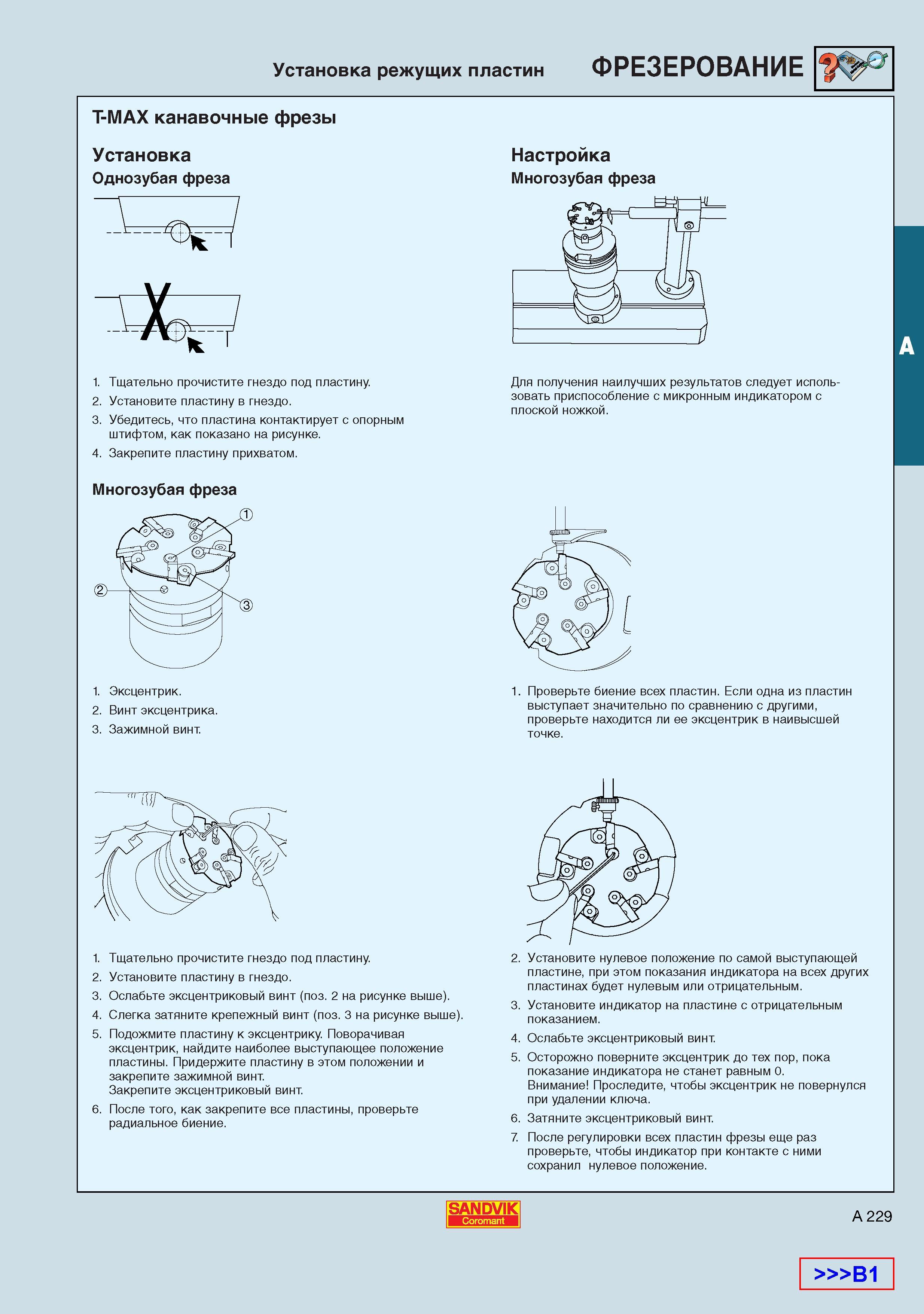

Установка режущих пластин Фрезерование на металлообрабатывающих фрезерных станках Т-МАХ канавочные фрезы Установка Однозубая фреза Настройка Многозубая фреза 1. Тщательно прочистите гнездо под пластину. 2. Установите пластину в гнездо. 3. Убедитесь что пластина контактирует с опорным штифтом как показано на рисунке. 4. Закрепите пластину прихватом. Для получения наилучших результатов следует использовать приспособление с микронным индикатором с плоской ножкой. Многозубая фреза 1. Эксцентрик. 2. Винт эксцентрика. 3. Зажимной винт. Проверьте биение всех пластин. Если одна из пластин выступает значительно по сравнению с другими проверьте находится ли ее эксцентрик в наивысшей точке. 1. Тщательно прочистите гнездо под пластину. 2. Установите пластину в гнездо. 3. Ослабьте эксцентриковый винт (поз. 2 на рисунке выше). 4. Слегка затяните крепежный винт (поз. 3 на рисунке выше). 5. Подожмите пластину к эксцентрику. Поворачивая эксцентрик найдите наиболее выступающее положение пластины. Придержите пластину в этом положении и закрепите зажимной винт. Закрепите эксцентриковый винт. 6. После того как закрепите все пластины проверьте радиальное биение. 2. Установите нулевое положение по самой выступающей пластине при этом показания индикатора на всех других пластинах будет нулевым или отрицательным. 3. Установите индикатор на пластине с отрицательным показанием. 4. Ослабьте эксцентриковый винт. 5. Осторожно поверните эксцентрик до тех пор пока показание индикатора не станет равным 0. Внимание Проследите чтобы эксцентрик не повернулся при удалении ключа. 6. Затяните эксцентриковый винт. 7. После регулировки всех пластин фрезы еще раз проверьте чтобы индикатор при контакте с ними сохранил нулевое положение. SANDVIK Coromant A 229 В1
