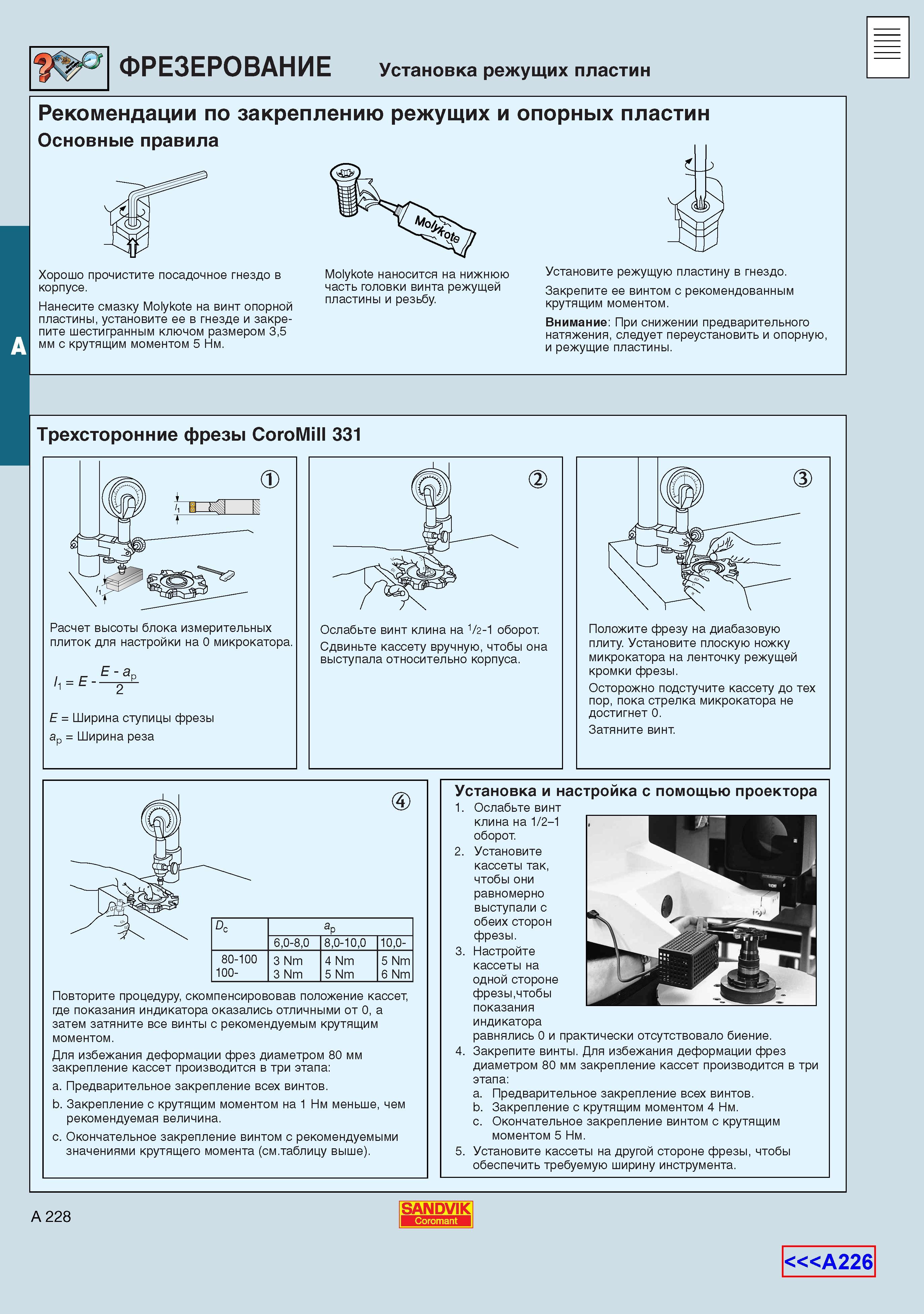

Фрезерование на металлообрабатывающих фрезерных станках Установка режущих пластин Рекомендации по закреплению режущих и опорных пластин Основные правила Хорошо прочистите посадочное гнездо в корпусе. Нанесите смазку Molykote на винт опорной пластины установите ее в гнезде и закрепите шестигранным ключом размером 35 мм с крутящим моментом 5 Нм. Molykote наносится на нижнюю часть головки винта режущей пластины и резьбу. Установите режущую пластину в гнездо. Закрепите ее винтом с рекомендованным крутящим моментом. Внимание При снижении предварительного натяжения следует переустановить и опорную и режущие пластины. Трехсторонние фрезы CoroMill 331 Расчет высоты блока измерительных плиток для настройки на 0 микрокатора. Ширина ступицы фрезы ар Ширина реза Ослабьте винт клина на 1 2-1 оборот. Сдвиньте кассету вручную чтобы она выступала относительно корпуса. Положите фрезу на диабазовую плиту. Установите плоскую ножку микрокатора на ленточку режущей кромки фрезы. Осторожно подстучите кассету до тех пор пока стрелка микрокатора не достигнет 0. Затяните винт. Dc аР 60-80 80-100 100- 80-100 100- 3 Nm 3 Nm 4 Nm 5 Nm 5 Nm 6 Nm Повторите процедуру скомпенсирововав положение кассет где показания индикатора оказались отличными от 0 а затем затяните все винты с рекомендуемым крутящим моментом. Для избежания деформации фрез диаметром 80 мм закрепление кассет производится в три этапа a. Предварительное закрепление всех винтов. b. Закрепление с крутящим моментом на 1 Нм меньше чем рекомендуемая величина. c. Окончательное закрепление винтом с рекомендуемыми значениями крутящего момента (см.таблицу выше). Установка и настройка с помощью проектора 1. Ослабьте винт клина на 1 2-1 оборот. 2. Установите кассеты так чтобы они равномерно выступали с обеих сторон фрезы. 3. Настройте кассеты на одной стороне фрезычтобы показания индикатора равнялись 0 и практически отсутствовало биение. 4. Закрепите винты. Для избежания деформации фрез диаметром 80 мм закрепление кассет производится в три этапа a. Предварительное закрепление всех винтов. b. Закрепление с крутящим моментом 4 Нм. c. Окончательное закрепление винтом с крутящим моментом 5 Нм. 5. Установите кассеты на другой стороне фрезы чтобы обеспечить требуемую ширину инструмента. A 228 SANDVIK Coromant А226
