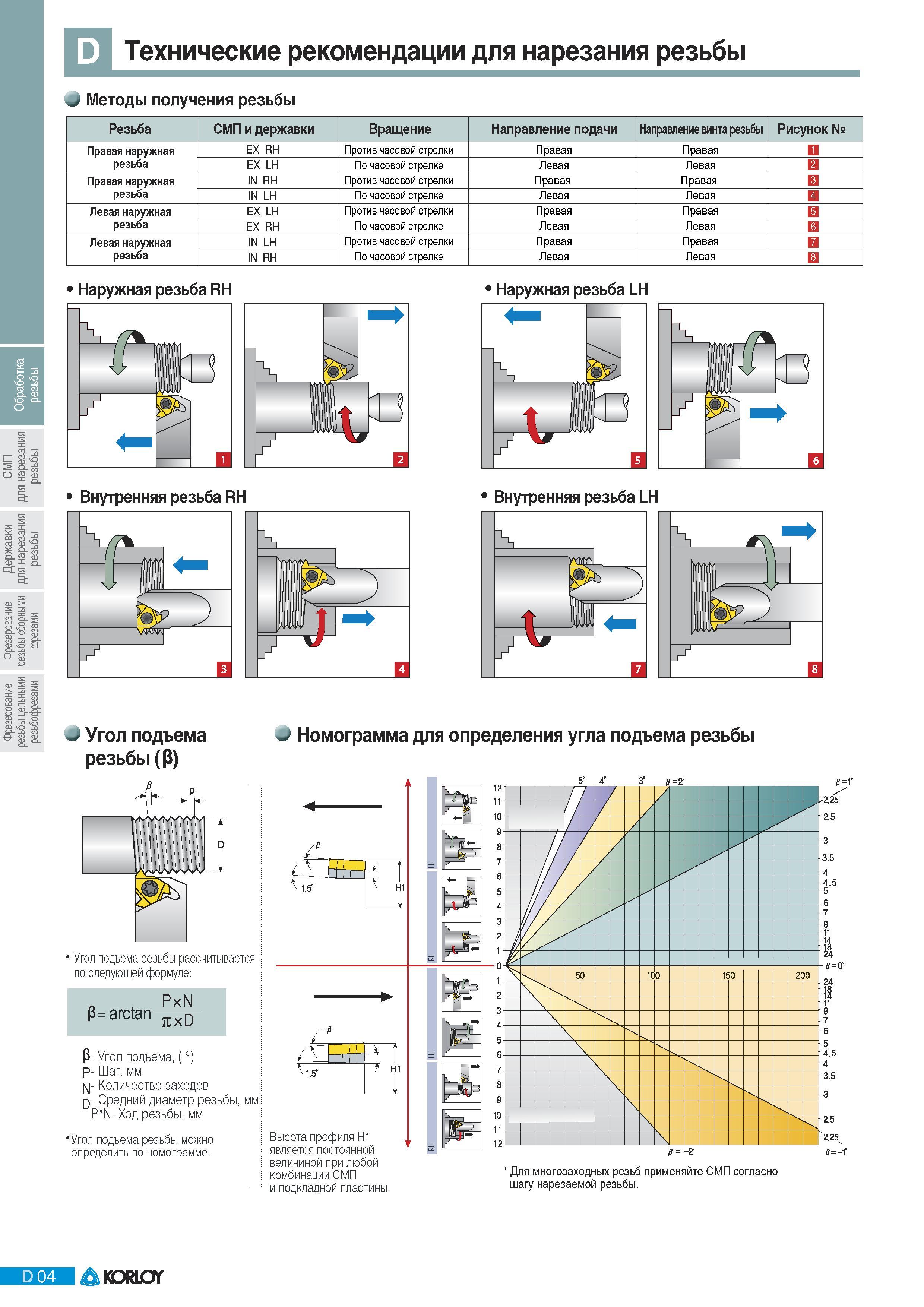

Операционные эскизы процессов токарной обработки внутренней и наружной резьбы Различные методы точения резьбовых соединений Справочная номограмма для определения угла подъема резьбы Рассчитывается по следующей расчетной формуле PxN (3 arctan (3- Угол подъема р- Шаг мм N- Kоличество заходов Q- Средний диаметр резьбы мм P N- Ход резьбы мм Угол подъема резьбы можно определить по номограмме. гЬЬ 1.5 7 H1 1 Высота профиля Н1 является постоянной величиной при любой комбинации СМП и подкладной пластины. -2 4 A f u У t 5 0 10 0 150 200 4 N Для многозаходных резьб применяйте СМП согласно шагу нарезаемой резьбы. 2.25 2.5 4 4.5 7 6 5 4.5 4 3.5 2.5 2.25 -1" D 04 KORLOY Технические рекомендации для нарезания резьбы Резьба СМП и державки Вращение Направление подачи Направление винта резьбы Рисунок Правая наружная резьба EX RH Против часовой стрелки Правая Правая 0 EX LH По часовой стрелке Левая Левая Правая наружная резьба IN RH Против часовой стрелки Правая Правая 131 IN LH По часовой стрелке Левая Левая 0 Левая наружная резьба EX LH Против часовой стрелки Правая Правая 0 EX RH По часовой стрелке Левая Левая Левая наружная резьба IN LH Против часовой стрелки Правая Правая 0 IN RH По часовой стрелке Левая Левая 0 D 0 -&. -а 0(0 Наружная резьба RH Внутренняя резьба RH Внутренняя резьба LH .О О Угол подъема резьбы (Р) ib -iV IIIP ill... J 1 Угол подъема резьбы
