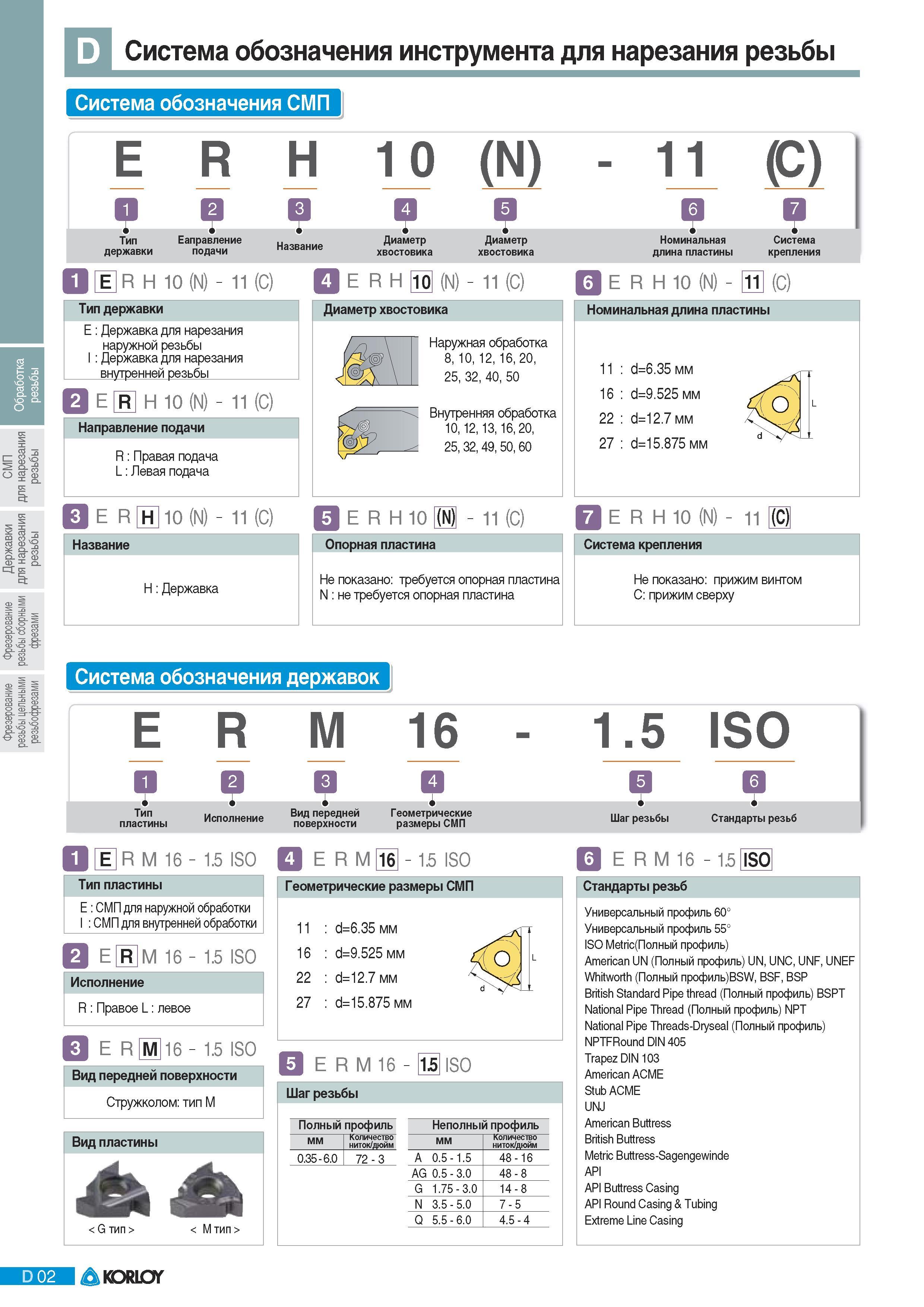

Система расшифровки букв и цифр в обозначении резьбового токарного металлорежущего инструмента Korloy Тип державки Направление подачи Название Диаметр хвостовика Номинальная длина пластины Система крепления RH 10 (N) 11 (C) 0 E R H 10 (N) 11 (C) 16 E R H 10 (N) - 11 (C) Тип державки E Державка для нарезания наружной резьбы Державка для нарезания вн A E утре R нней резьбы H 10 (N) 11 (C) Направление подачи R Правая подача L Левая подача Диаметр хвостовика Наружная обработка 8 10 12 16 20 25 32 40 50 Внутренняя обработка 10 12 13 16 20 25 32 49 50 60 Номинальная длина пластины 11 16 22 27 d6.35 мм d9.525 мм d12.7 мм d15.875 мм E R H10 (N) 11 (C) E R H 10 (N) R H 10 (N) 11 () Название H Державка Опорная пластина Не показано требуется опорная пластина N не требуется опорная пластина Система крепления Не показано прижим винтом C прижим сверху Система обозначения державок ЭнR M 16 1.5 ISO 0 E R M 16 1.5 ISO E R М 16 1.5 ISO Тип пластины E СМП для наружной обработки СМП для внутренней обработки E R M 16 1.5 ISO Исполнение R Правое L левое E R M 16 1.5 ISO Геометрические размеры СМП 11 16 22 27 d6.35 мм d9.525 мм d12.7 мм d15.875 мм Вид передней поверхности Стружколом тип М E R M 16 - 15 ISO Вид пластины А G тип M тип Шаг резьбы Полный профиль Неполный профиль мм количество мм ниток дюйм количество ниток дюйм 0.35 - 6.0 72 - 3 A 0.5 - 1.5 48 - 16 AG 0.5 - 3.0 48 - 8 G 1.75 - 3.0 14 - 8 N 3.5 - 5.0 7 - 5 Q 5.5 - 6.0 4.5 - 4 Стандарты резьб Универсальный профиль 60 Универсальный профиль 55 ISO Metric(Полный профиль) American UN (Полный профиль) UN UNC UNF UNEF Whitworth (Полный профиль)BSW BSF BSP British Standard Pipe thread (Полный профиль) BSPT National Pipe Thread (Полный профиль) NPT National Pipe Threads-Dryseal (Полный профиль) NPTFRound DIN 405 Trapez DIN 103 American ACME Stub ACME UNJ American Buttress British Buttress Metric Buttress-Sagengewinde API API Buttress Casing API Round Casing Tubing Extreme Line Casing D 02 KORLOY Система обозначения СМП E R H 10 (N) - 11 (C) V Диаметр хвостовика W для нарезания резьбы
