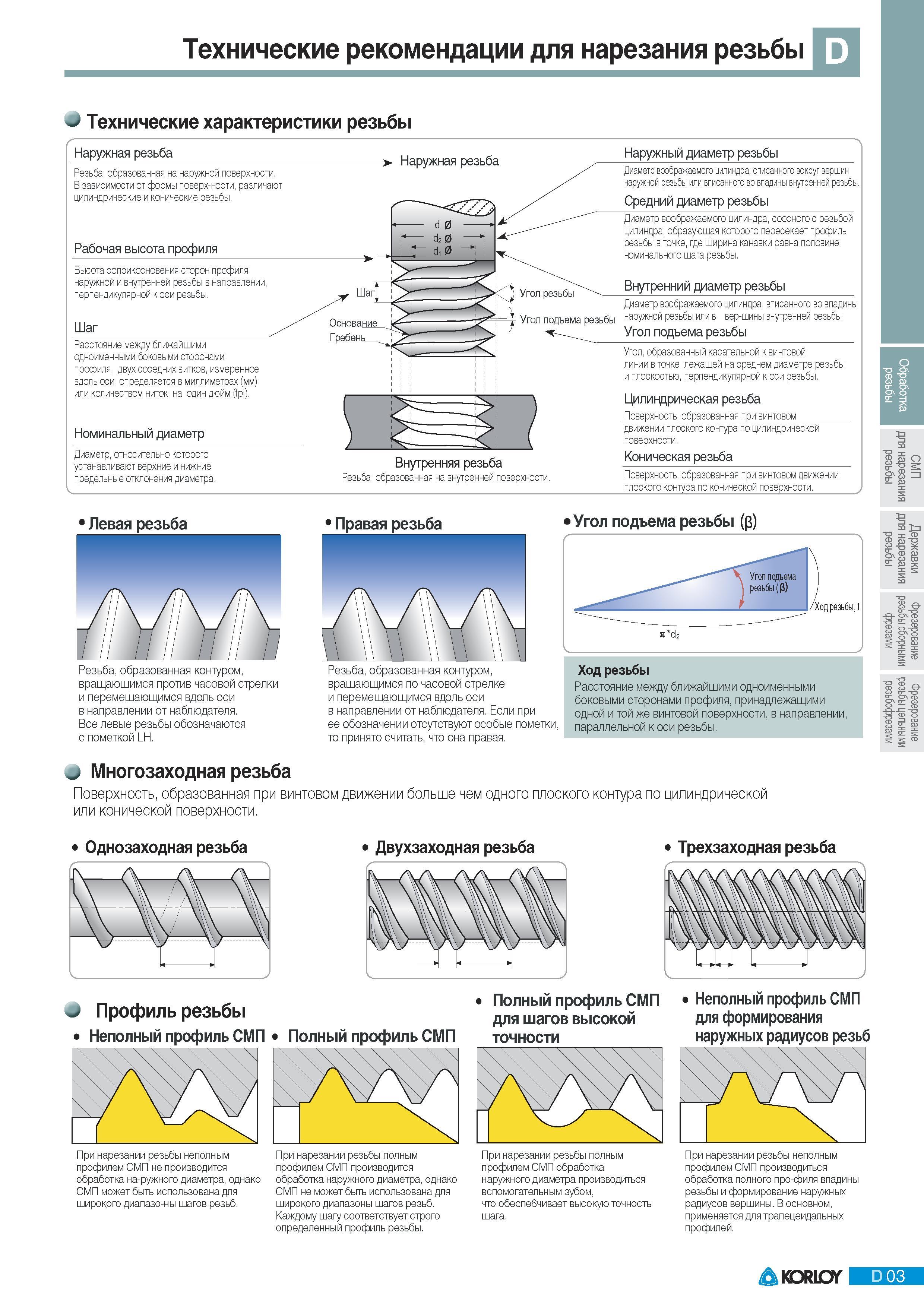

Основные технические характеристики резьбы Рабочая высота профиля Средний диаметр Угол подъема В зависимости от формы поверхности различают цилиндрические и конические резьбы. Рабочая высота профиля Наружная резьба Высота соприкосновения сторон профиля наружной и внутренней резьбы в направлении перпендикулярной к оси резьбы. Шаг Расстояние между ближайшими одноименными боковыми сторонами профиля двух соседних витков измеренное вдоль оси определяется в миллиметрах (мм) или количеством ниток на один дюйм (tpi). Номинальный диаметр Диаметр относительно которого устанавливают верхние и нижние предельные отклонения диаметра. Угол резьбы Угол подъема резьбы Внутренняя резьба Резьба образованная на внутренней поверхности. Наружный диаметр резьбы Диаметр воображаемого цилиндра описанного вокруг вершин наружной резьбы или вписанного во впадины внутренней резьбы. Средний диаметр резьбы Диаметр воображаемого цилиндра соосного с резьбой цилиндра образующая которого пересекает профиль резьбы в точке где ширина канавки равна половине номинального шага резьбы. Внутренний диаметр резьбы Диаметр воображаемого цилиндра вписанного во впадины наружной резьбы или в вер-шины внутренней резьбы. Угол подъема резьбы Угол образованный касательной к винтовой линии в точке лежащей на среднем диаметре резьбы и плоскостью перпендикулярной к оси резьбы. Цилиндрическая резьба Поверхность образованная при винтовом движенииплоскогоконтурапоцилиндрической поверхности. Коническая резьба Поверхность образованная при винтовом движении плоского контура по конической поверхности. за Q 1 Левая резьба 1 Правая резьба Угол подъема резьбы (р) Резьба образованная контуром вращающимся против часовой стрелки и перемещающимся вдоль оси в направлении от наблюдателя. Все левые резьбы обозначаются с пометкой LH. Угол подъема резьбы - р) N од резьбы t it d2 V J Резьба образованная контуром вращающимся по часовой стрелке и перемещающимся вдоль оси в направлении от наблюдателя. Если при ее обозначении отсутствуют особые пометки то принято считать что она правая. Ход резьбы Расстояние между ближайшими одноименными боковыми сторонами профиля принадлежащими одной и той же винтовой поверхности в направлении параллельной к оси резьбы. 1 ыа -R- а cd 1р S-S в TZr е Многозаходная резьба Поверхность образованная при винтовом движении больше чем одного плоского контура по цилиндрической или конической поверхности. Однозаходная резьба Двухзаходная резьба Трехзаходная резьба Профиль резьбы Неполный профиль СМП Полный профиль СМП При нарезании резьбы неполным профилем СМП не производится обработка на-ружного диаметра однако СМП может быть использована для широкого диапазо-ны шагов резьб. При нарезании резьбы полным профилем СМП производится обработка наружного диаметра однако СМП не может быть использована для широкого диапазоны шагов резьб. Каждому шагу соответствует строго определенный профиль резьбы. Полный профиль СМП для шагов высокой точности При нарезании резьбы полным профилем СМП обработка наружного диаметра производиться вспомогательным зубом что обеспебчивает высокую точность шага. Неполный профиль СМП для формирования наружных радиусов резьб При нарезании резьбы неполным профилем СМП производиться обработка полного профиля впадины резьбы и формирование наружных радиусов вершины. В основном применяется для трапецеидальных профилей. D 03 Технические рекомендации для нарезания резьбы Технические характеристики резьбы Наружная резьба Резьба образованная на наружной поверхности.
