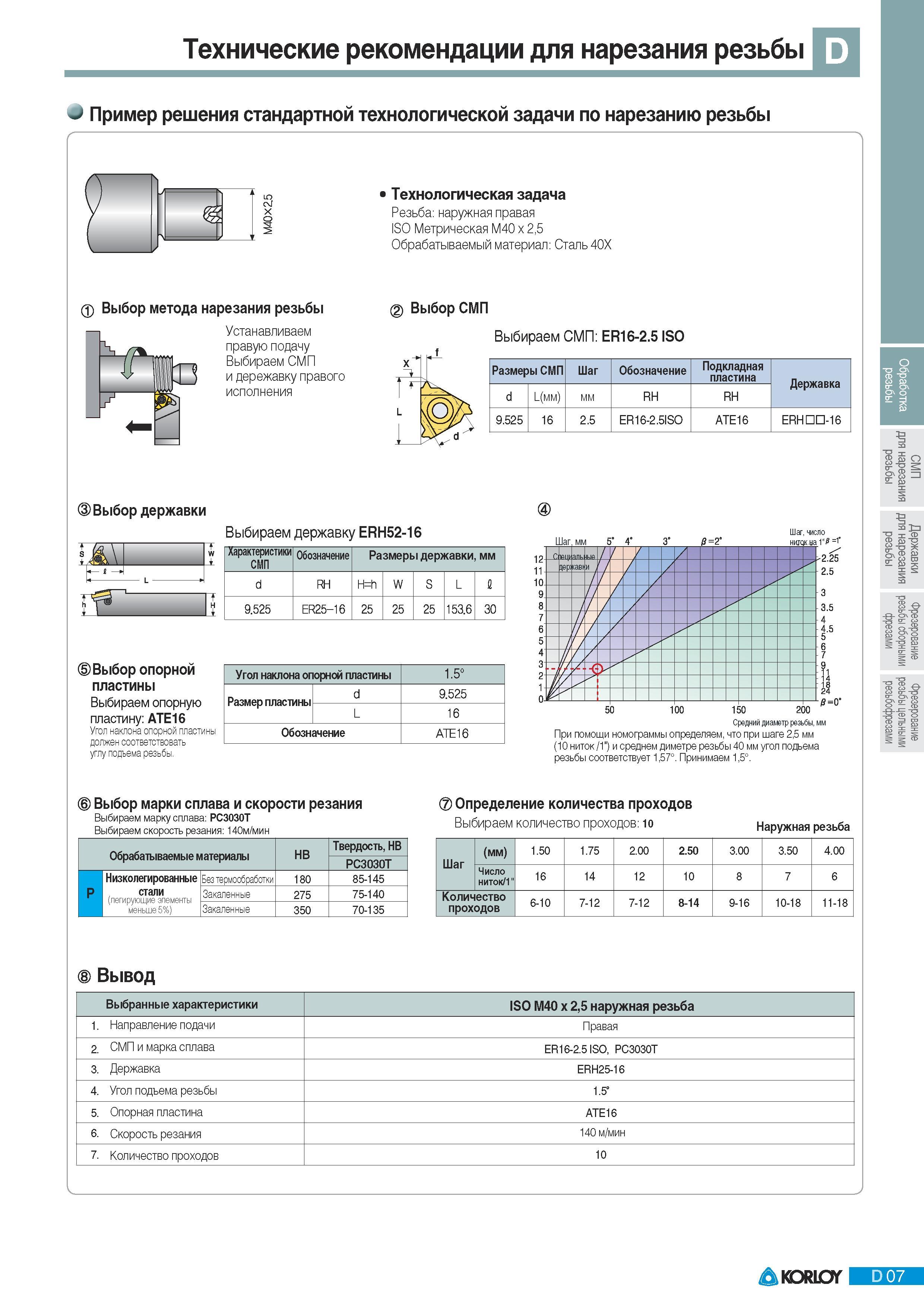

Пошаговый разбор конкретной технологической задачи по нарезки наружной метрической резьбы сборным резьбонарезным токарным инструментом Korloy с режущей сменной резьбовой пластиной Обрабатываемый материал Сталь 40Х Выбор метода нарезания резьбы Устанавливаем правую подачу Выбираем СМП и дережавку правого исполнения (D Выбор СМП Выбираем СМП ER16-2.5 ISO Размеры СМП Шаг Обозначение Подкладная пластина Державка d 1(мм) мм RH RH 9.525 16 2.5 ER16-2.5ISO ATE16 ERHDD-16 Выбор державки Выбираем державку ERH52-16 1 W Характеристики СМП Обозначение Размеры державки мм d RH Hh W S L 12 iff 5 9.525 ER25-16 25 25 25 153.6 30 Угол наклона опорной пластины 1.5 d 9.525 размер мластмы L 16 Обозначение АТЕ16 (D Выбор опорной пластины Выбираем опорную пластину ATE16 Угол наклона опорной пластинь должен соответствовать углу подъема резьбы Выбор марки сплава и скорости резания Выбираем марку сплава PC3030T Выбираем скорость резания 140м мин С иа мм аль ные О р - ниток на дер ;ав и - 2.25 2.5 3 3.5 4 4.5 5 6 7 50 100 150 200 Средний диаметр резьбы мм При помощи номограммы определяем что при шаге 25 мм (10 ниток 1") и среднем диметре резьбы 40 мм угол подъема резьбы соответствует 157. Принимаем 15. 24 90" Определение количества проходов Выбираем количество проходов 10 Наружная резьба Обрабатываемые материалы Низколегированные стали (легирующие элементы меньше 5%) Без термообработки Закаленные Закаленные HB Твердость HB PC3030T 180 85-145 275 75-140 350 70-135 Шаг (мм) 1.50 1.75 2.00 2.50 3.00 3.50 4.00 Число ниток 11 16 14 12 10 8 7 6 Количество проходов 6-10 7-12 7-12 8-14 9-16 10-18 11-18 Вывод Выбранные характеристики ISO М40 х 25 наружная резьба 1. Направление подачи Правая 2. СМП и марка сплава ER16-2.5 ISO PC3030T 3. Державка ERH25-16 4. Угол подъема резьбы 1.5 5. Опорная пластина ATE16 6. Скорость резания 140 мин 7. Количество проходов 10 -R- а cd 1р TZr е Шаг число P D 07 Технические рекомендации для нарезания резьбы Технологическая задача Пример решения стандартной технологической задачи по нарезанию резьбы Резьба наружная правая ISO Метрическая М40 х 25
