Общий вид, комплектующие и размеры насадных торцевых сборных фрез Taegutec LIONMILL со сменными режущими твердосплавными пластинами Главный угол в плане 4

Общий вид, комплектующие и размеры насадных торцевых сборных фрез Taegutec LIONMILL со сменными режущими твердосплавными пластинами Главный угол в плане 4

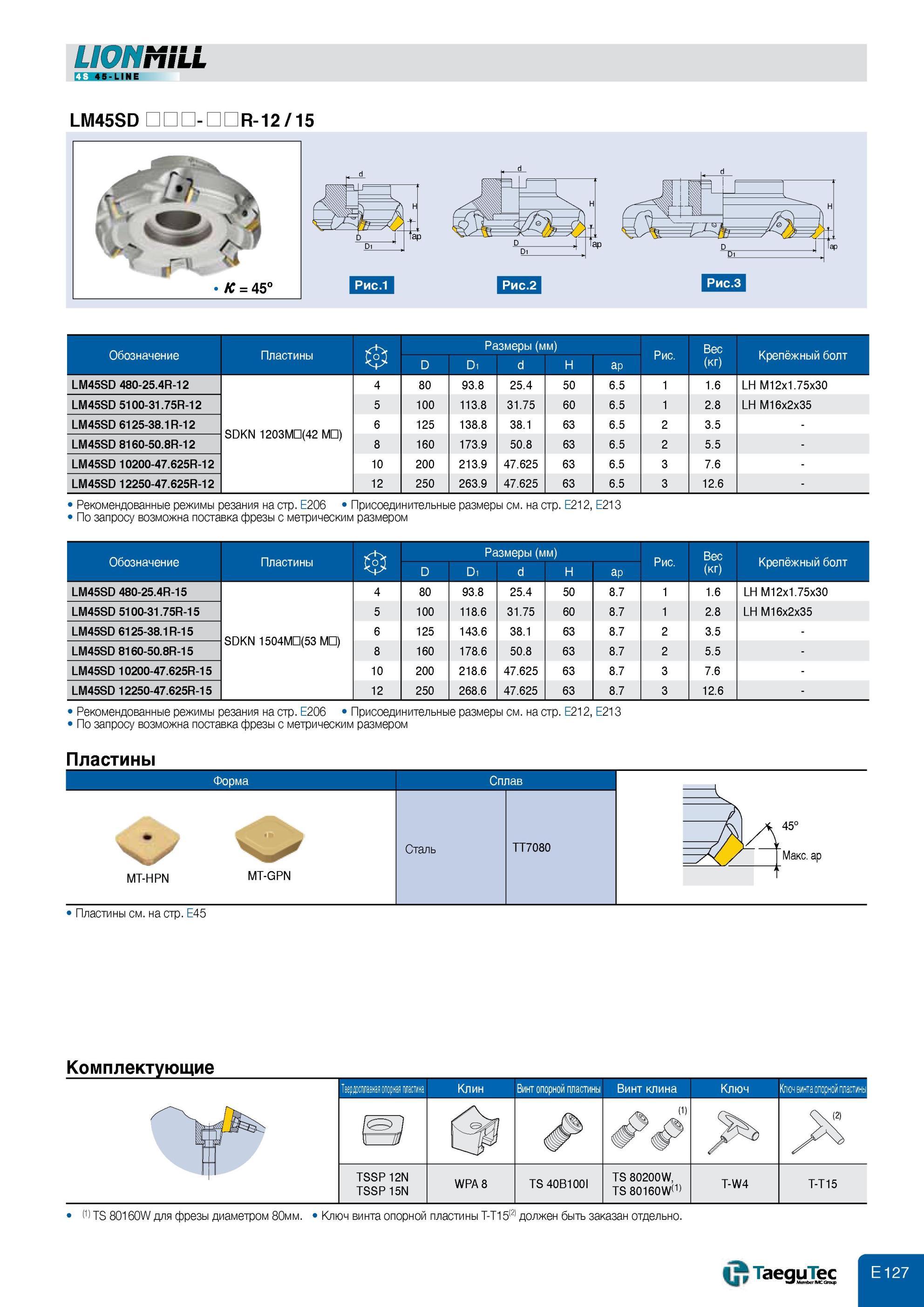

Общий вид, комплектующие и размеры насадных торцевых сборных фрез Taegutec LIONMILL со сменными режущими твердосплавными пластинами Главный угол в плане 45 град Крепёжный болт LIONMiLL 45-LINE LM45SD - R-12/ 15 Обозначение Пластины D Размеры (мм) D1 d H ap Рис. Вес (кг) Крепёжный болт LM45SD 480-25.4R-12 SDKN 1203MH(42 МП) 4 80 93.8 25.4 50 6.5 1 1.6 LH M12x1.75x30 LM45SD 5100-31.75R-12 5 100 113.8 31.75 60 6.5 1 2.8 LH M16x2x35 LM45SD 6125-38.1R-12 6 125 138.8 38.1 63 6.5 2 3.5 - LM45SD 8160-50.8R-12 8 160 173.9 50.8 63 6.5 2 5.5 - LM45SD 10200-47.625R-12 10 200 213.9 47.625 63 6.5 3 7.6 - LM45SD 12250-47.625R-12 12 250 263.9 47.625 63 6.5 3 12.6 - 1 Рекомендованные режимы резания на стр. E206 Присоединительные размеры см. на стр. E212, E213 1 По запросу возможна поставка фрезы с метрическим размером Обозначение Пластины D Размеры (мм) D1 d H ap Рис. Вес (кг) Крепёжный болт LM45SD 480-25.4R-15 SDKN 1504МП(53 МП) 4 80 93.8 25.4 50 8.7 1 1.6 LH M12x1.75x30 LM45SD 5100-31.75R-15 5 100 118.6 31.75 60 8.7 1 2.8 LH M16x2x35 LM45SD 6125-38.1R-15 6 125 143.6 38.1 63 8.7 2 3.5 - LM45SD 8160-50.8R-15 8 160 178.6 50.8 63 8.7 2 5.5 - LM45SD 10200-47.625R-15 10 200 218.6 47.625 63 8.7 3 7.6 - LM45SD 12250-47.625R-15 12 250 268.6 47.625 63 8.7 3 12.6 - 1 Рекомендованные режимы резания на стр. E206 Присоединительные размеры см. на стр. E212, E213 1 По запросу возможна поставка фрезы с метрическим размером Пластины Форма Сплав I \у Ч/ MT-HPN MT-GPN Сталь TT7080 Пластины см. на стр. E45 Комплектующие Твердосплавная опорная пластина Клин Винт опорной пластины Винт клина Ключ Ключ винта опорной пластины # TSSP 12N TSSP 15N WPA 8 TS 40B100I TS 80200W, TS 80160W(1) T-W4 T-T15 (1) TS 80160W для фрезы диаметром 80мм. Ключ винта опорной пластины T-T15(2) должен быть заказан отдельно. LIONMILL Обозначение позиции Размеры Фрезерная обработка
