TAEGUTEC | Каталог TAEGUTEC 2013 Инструмент и оснастка (Всего 952 стр.) |
|||||
|

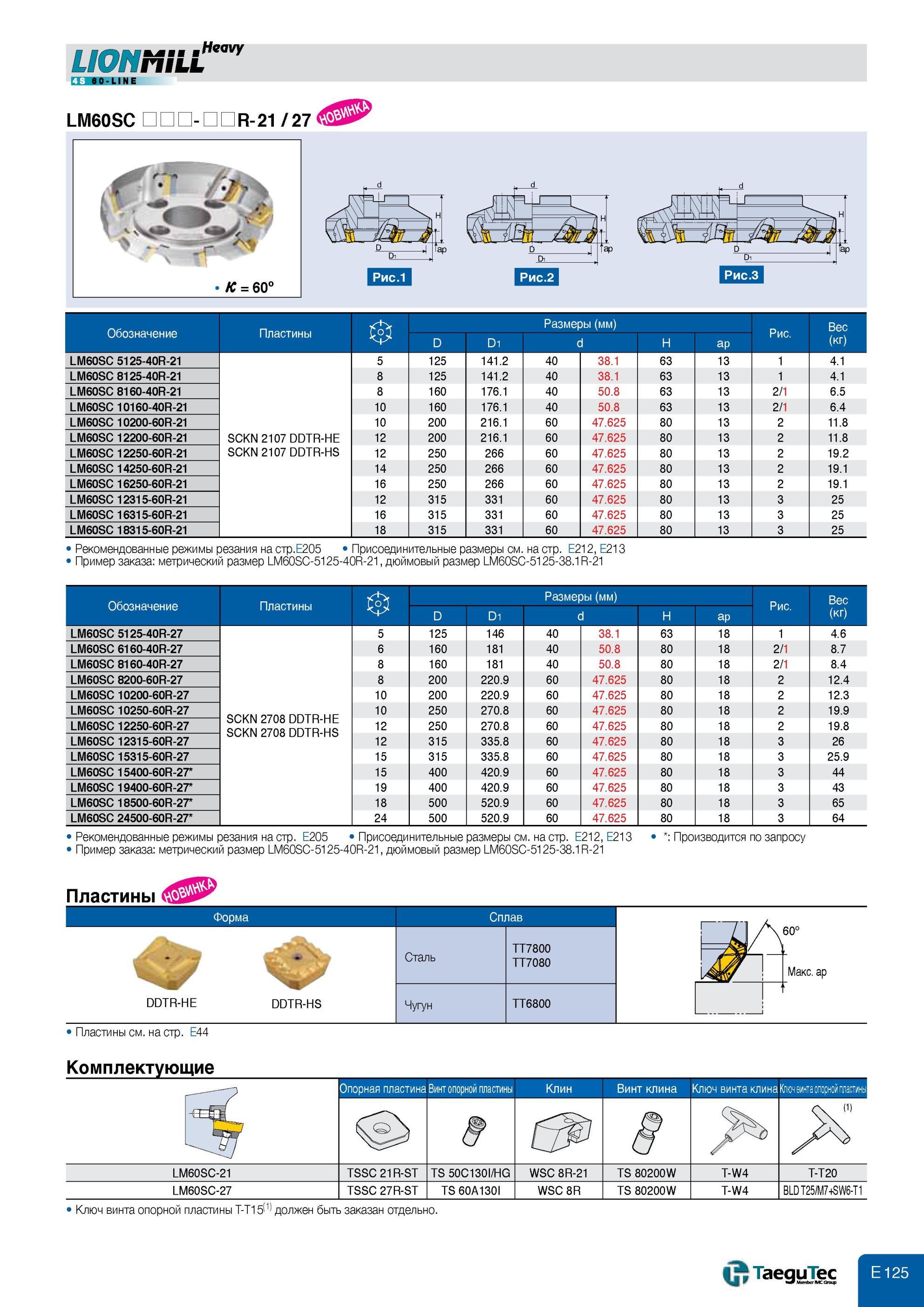

593 Каталог TAEGUTEC 2013 Режущий инструмент и инструментальная оснастка Стр.E125 |
|||||
Фреза со сменными режущими твердосплавными пластинами Taegutec LIONMILL Обозначение позиции Размеры угол в плане 60 град Производится по запросу Ключ винтФреза со сменными режущими твердосплавными пластинами Taegutec LIONMILL Обозначение позиции Размеры угол в плане 60 град Производится по запросу Ключ винта клина LM60SC -R-21 / 27 Обозначение Пластины Размеры (мм) D D1 d H ap Рис. Вес (кг) LM60SC 5125-40R-21 5 125 141.2 40 38.1 63 13 1 4.1 LM60SC 8125-40R-21 8 125 141.2 40 38.1 63 13 1 4.1 LM60SC 8160-40R-21 8 160 176.1 40 50.8 63 13 2/1 6.5 LM60SC 10160-40R-21 10 160 176.1 40 50.8 63 13 2/1 6.4 LM60SC 10200-60R-21 10 200 216.1 60 47.625 80 13 2 11.8 LM60SC 12200-60R-21 SCKN 2107 DDTR-HE 12 200 216.1 60 47.625 80 13 2 11.8 LM60SC 12250-60R-21 SCKN 2107 DDTR-HS 12 250 266 60 47.625 80 13 2 19.2 LM60SC 14250-60R-21 14 250 266 60 47.625 80 13 2 19.1 LM60SC 16250-60R-21 16 250 266 60 47.625 80 13 2 19.1 LM60SC 12315-60R-21 12 315 331 60 47.625 80 13 3 25 LM60SC 16315-60R-21 16 315 331 60 47.625 80 13 3 25 LM60SC 18315-60R-21 18 315 331 60 47.625 80 13 3 25 Рекомендованные режимы резания на стр205 Присоединительные размеры см. на стр. E212, E213 Пример заказа метрический размер LM60SC-5125-40R-21, дюймовый размер LM60SC-5125-38.1R-21 Обозначение Пластины D D1 Размеры (мм) d H ap Рис. Вес (кг) LM60SC 5125-40R-27 5 125 146 40 38.1 63 18 1 4.6 LM60SC 6160-40R-27 6 160 181 40 50.8 80 18 2/1 8.7 LM60SC 8160-40R-27 8 160 181 40 50.8 80 18 2/1 8.4 LM60SC 8200-60R-27 8 200 220.9 60 47.625 80 18 2 12.4 LM60SC 10200-60R-27 10 200 220.9 60 47.625 80 18 2 12.3 LM60SC 10250-60R-27 SCKN 2708 DDTR-HE SCKN 2708 DDTR-HS 10 250 270.8 60 47.625 80 18 2 19.9 LM60SC 12250-60R-27 12 250 270.8 60 47.625 80 18 2 19.8 LM60SC 12315-60R-27 12 315 335.8 60 47.625 80 18 3 26 LM60SC 15315-60R-27 15 315 335.8 60 47.625 80 18 3 25.9 LM60SC 15400-60R-27 15 400 420.9 60 47.625 80 18 3 44 LM60SC 19400-60R-27 19 400 420.9 60 47.625 80 18 3 43 LM60SC 18500-60R-27 18 500 520.9 60 47.625 80 18 3 65 LM60SC 24500-60R-27 24 500 520.9 60 47.625 80 18 3 64 Рекомендованные режимы резания на стр. E205 рисоединительные размеры см. на стр. E212, E213 Производится по запросу Пример заказа метрический размер LM60SC-5125-40R-21, дюймовый размер LM60SC-5125-38.1R-21 Пластины DDTR-HE DDTR-HS Сталь TT7800 TT7080 Чугун TT6800 Пластины см. на стр. E44 Опорная пластина Винт опорной пластины Клин Винт клина Ключ винта клина Ключ винта опорной пластины r-f С\ (1) 9 / LM60SC-21 TSSC 21R-ST TS 50C130I/HG WSC 8R-21 TS 80200W T-W4 T-T20 LM60SC-27 TSSC 27R-ST TS 60A130I WSC 8R TS 80200W T-W4 BLD T25/M7+SW6-T1 Ключ винта опорной пластины T-T15(1) должен быть заказан отдельно. TaeguTec Member IMC Сплав Форма |
|||||
