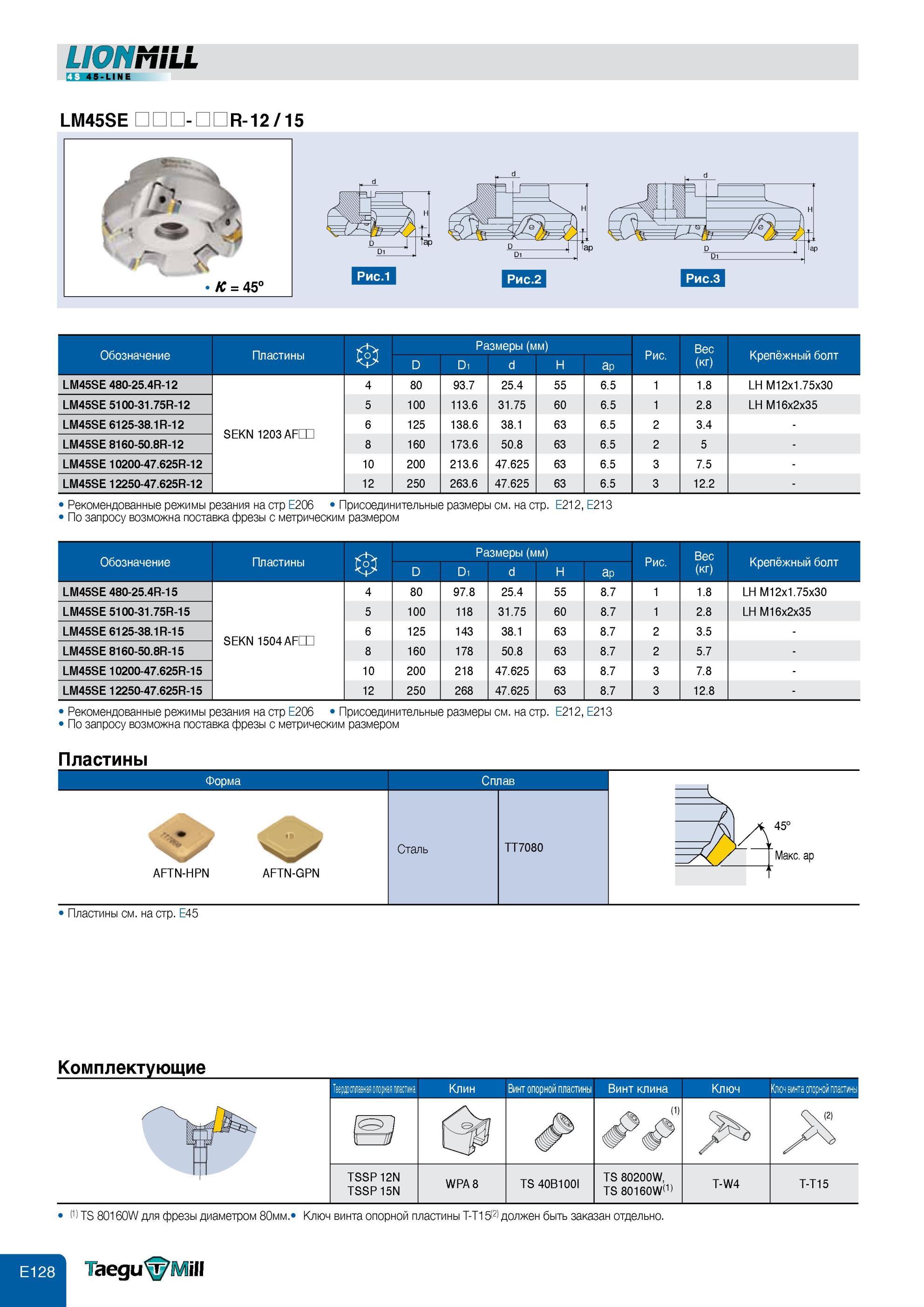

Фреза Taegutec со сменными режущими твердосплавными пластинами LIONMILL Обозначение позиции Размеры Фрезерная обработка Главный угол в плане 45 град Крепёжный болт LIONMiLL f f fc.MHF LM45SE - R-12/ 15 Обозначение Пластины D Размеры (мм) D1 d H ap Рис. Вес (кг) Крепёжный болт LM45SE 480-25.4R-12 SEKN 1203 AFm 4 80 93.7 25.4 55 6.5 1 1.8 LH M12x1.75x30 LM45SE 5100-31.75R-12 5 100 113.6 31.75 60 6.5 1 2.8 LH M16x2x35 LM45SE 6125-38.1R-12 6 125 138.6 38.1 63 6.5 2 3.4 - LM45SE 8160-50.8R-12 8 160 173.6 50.8 63 6.5 2 5 - LM45SE 10200-47.625R-12 10 200 213.6 47.625 63 6.5 3 7.5 - LM45SE 12250-47.625R-12 12 250 263.6 47.625 63 6.5 3 12.2 - 1 Рекомендованные режимы резания на стр E206 Присоединительные размеры см. на стр. E212, E213 По запросу возможна поставка фрезы с метрическим размером Обозначение Пластины D Размеры (мм) D1 d H ap Рис. Вес (кг) Крепёжный болт LM45SE 480-25.4R-15 SEKN 1504 AFm 4 80 97.8 25.4 55 8.7 1 1.8 LH M12x1.75x30 LM45SE 5100-31.75R-15 5 100 118 31.75 60 8.7 1 2.8 LH M16x2x35 LM45SE 6125-38.1R-15 6 125 143 38.1 63 8.7 2 3.5 - LM45SE 8160-50.8R-15 8 160 178 50.8 63 8.7 2 5.7 - LM45SE 10200-47.625R-15 10 200 218 47.625 63 8.7 3 7.8 - LM45SE 12250-47.625R-15 12 250 268 47.625 63 8.7 3 12.8 - Рекомендованные режимы резания на стр E206 Присоединительные размеры см. на стр. E212, E213 По запросу возможна поставка фрезы с метрическим размером Пластины AFTN-HPN AFTN-GPN Сталь TT7080 1 Пластины см. на стр. E45 Сплав Форма Комплектующие Винт опорной пластины Винт клина Ключ винта опорной пластины s # TSSP 12N TSSP 15N WPA 8 TS 40B100I TS 80200W, TS 80160W(1) T-W4 T-T15 (1) TS 80160W для фрезы диаметром 80мм.Ключ винта опорной пластины T-T15(2) должен быть заказан отдельно. 1111 Клин Ключ пластина
