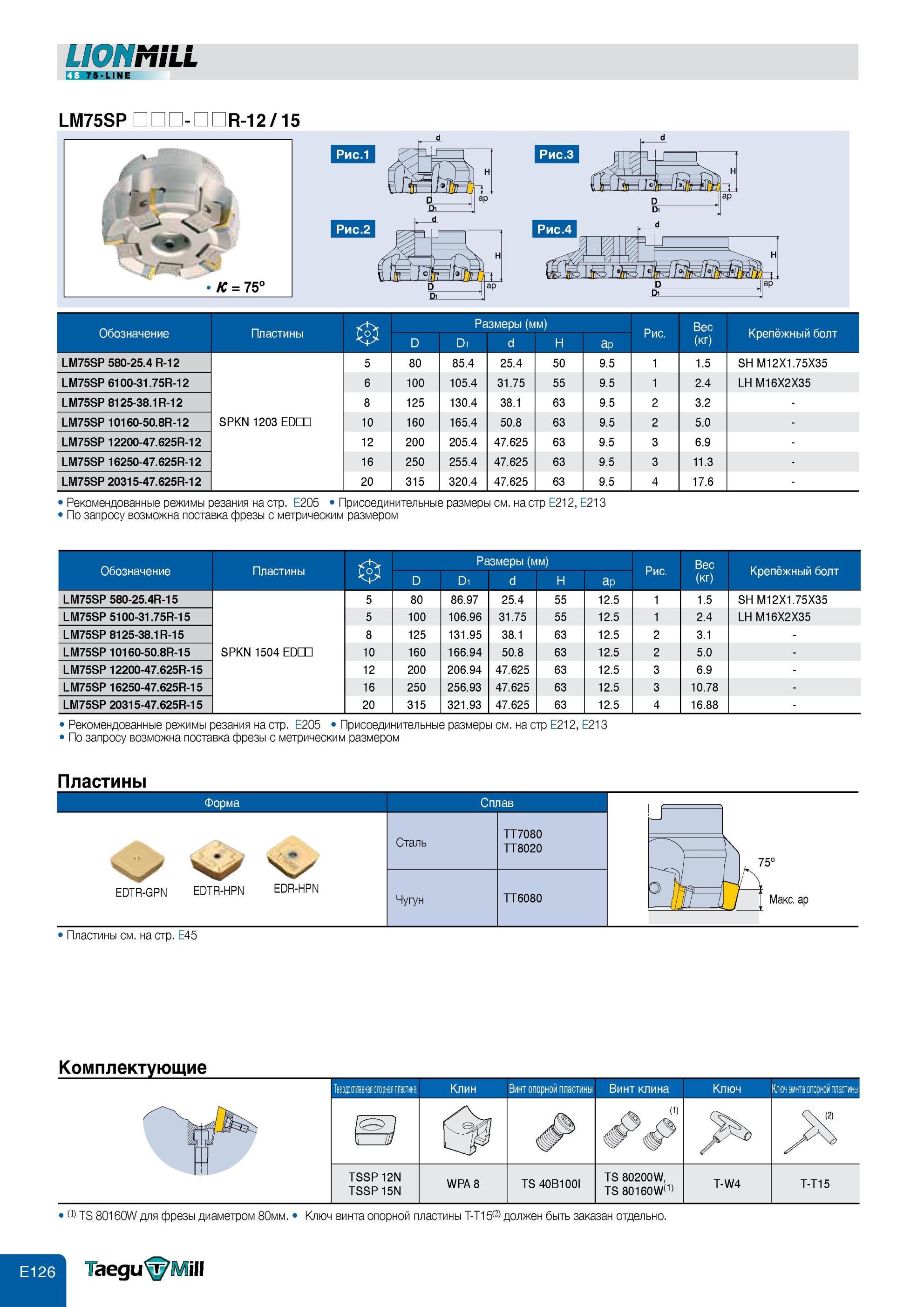

594 Каталог TAEGUTEC 2013 Режущий инструмент и инструментальная оснастка Стр.E126 |
|||||
Фреза Taegutec со сменными режущими твердосплавными пластинами LIONMILL Обозначение позиции Размеры угол в плане 75 град Насадная установка на оправку КреФреза Taegutec со сменными режущими твердосплавными пластинами LIONMILL Обозначение позиции Размеры угол в плане 75 град Насадная установка на оправку Крепёжный бол LIONMiLL 75-LINE LM75SP -R-12/ 15 Обозначение Пластины D Размеры (мм) D1 d H ap Рис. Вес (кг) Крепёжный болт LM75SP 580-25.4 R-12 SPKN 1203 EDHD 5 80 85.4 25.4 50 9.5 1 1.5 SH M12X1.75X35 LM75SP 6100-31.75R-12 6 100 105.4 31.75 55 9.5 1 2.4 LH M16X2X35 LM75SP 8125-38.1R-12 8 125 130.4 38.1 63 9.5 2 3.2 - LM75SP 10160-50.8R-12 10 160 165.4 50.8 63 9.5 2 5.0 - LM75SP 12200-47.625R-12 12 200 205.4 47.625 63 9.5 3 6.9 - LM75SP 16250-47.625R-12 16 250 255.4 47.625 63 9.5 3 11.3 - LM75SP 20315-47.625R-12 20 315 320.4 47.625 63 9.5 4 17.6 - Рекомендованные режимы резания на стр. E205 Присоединительные размеры см. на стр E212, E213 По запросу возможна поставка фрезы с метрическим размером Обозначение Пластины Размеры (мм) Вес D D1 d H ap Рис. (кг) Крепёжный болт LM75SP 580-25.4R-15 5 80 86.97 25.4 55 12.5 1 1.5 SH M12X1.75X35 LM75SP 5100-31.75R-15 5 100 106.96 31.75 55 12.5 1 2.4 LH M16X2X35 LM75SP 8125-38.1R-15 8 125 131.95 38.1 63 12.5 2 3.1 - LM75SP 10160-50.8R-15 SPKN 1504 EDCD 10 160 166.94 50.8 63 12.5 2 5.0 - LM75SP 12200-47.625R-15 12 200 206.94 47.625 63 12.5 3 6.9 - LM75SP 16250-47.625R-15 16 250 256.93 47.625 63 12.5 3 10.78 - LM75SP 20315-47.625R-15 20 315 321.93 47.625 63 12.5 4 16.88 - Рекомендованные режимы резания на стр. E205 Присоединительные размеры см. на стр E212, E213 По запросу возможна поставка фрезы с метрическим размером Пластины Форма Сплав EDTR-GPN EDTR-HPN EDR-HPN Сталь TT7080 TT8020 Чугун TT6080 1 Пластины см. на стр. E45 Комплектующие Клин Винт опорной пластины Винт клина Ключ винта опорной пластины # ISSP 12N ISSP 15N WPA 8 IS 40B100S 80200W, IS 80160W(1) I-W4 I-I15 (1) TS 80160W для фрезы диаметром 80мм. Ключ винта опорной пластины T-T15(2) должен быть заказан отдельно. ill Ключ пластина |
|||||
