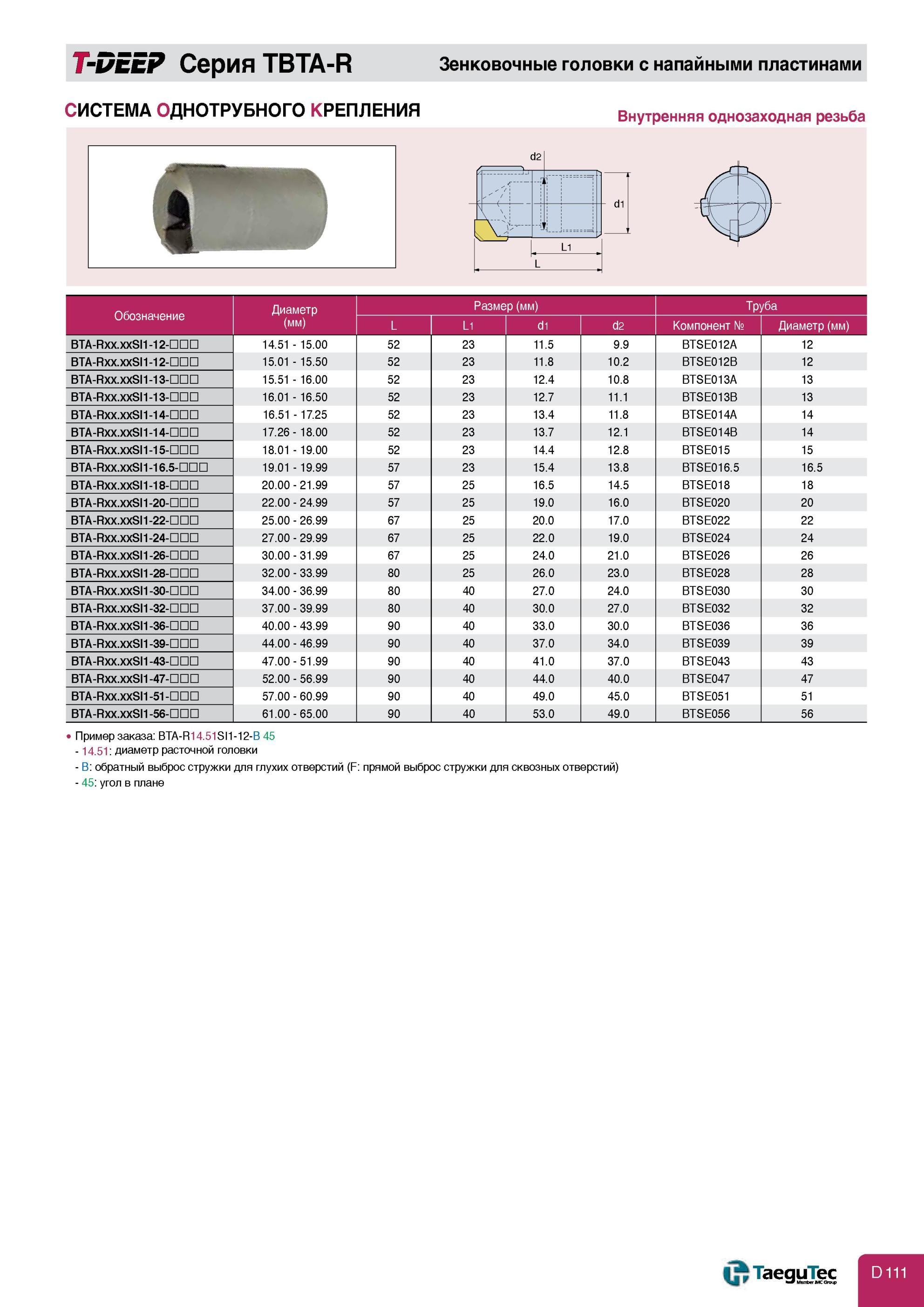

Обработка отверстий Зенковочные головки Taegutec с напайными режущими пластинами T-DEEP Серия TBTA-R Система однотрубного крепления Обозначение Размер (мм

Обработка отверстий Зенковочные головки Taegutec с напайными режущими пластинами T-DEEP Серия TBTA-R Система однотрубного крепления Обозначение Размер (мм) Диаметр Т-DEEP Серия TBTA-R Зенковочные головки с напайными пластинами СИСТЕМА ОДНОТРУБНОГО КРЕПЛЕНИЯ Внутренняя однозаходная резьба d2 1_ 1 d1 Обозначение Диаметр (мм) L Размер (мм) L1 d1 d2 Труба Компонент № Диаметр (мм) BTA-Rxx.xxSII-12- 14.51 - 15.00 52 23 11.5 9.9 BTSE012A 12 BTA-Rxx.xxSII-12- 15.01 - 15.50 52 23 11.8 10.2 BTSE012B 12 BTA-Rxx.xxSII-13- 15.51 - 16.00 52 23 12.4 10.8 BTSE013A 13 BTA-Rxx.xxSII-13- 16.01 - 16.50 52 23 12.7 11.1 BTSE013B 13 BTA-Rxx.xxSII-14- 16.51 - 17.25 52 23 13.4 11.8 BTSE014A 14 BTA-Rxx.xxSII-14- 17.26 - 18.00 52 23 13.7 12.1 BTSE014B 14 BTA-Rxx.xxSI1-15- 18.01 - 19.00 52 23 14.4 12.8 BTSE015 15 BTA-Rxx.xxSI1-16.5- 19.01 - 19.99 57 23 15.4 13.8 BTSE016.5 16.5 BTA-Rxx.xxSII-18- 20.00 - 21.99 57 25 16.5 14.5 BTSE018 18 BTA-Rxx.xxSII-20- 22.00 - 24.99 57 25 19.0 16.0 BTSE020 20 BTA-Rxx.xxSII-22- 25.00 - 26.99 67 25 20.0 17.0 BTSE022 22 BTA-Rxx.xxSII-24- 27.00 - 29.99 67 25 22.0 19.0 BTSE024 24 BTA-Rxx.xxSII-26- 30.00 - 31.99 67 25 24.0 21.0 BTSE026 26 BTA-Rxx.xxSII-28- 32.00 - 33.99 80 25 26.0 23.0 BTSE028 28 BTA-Rxx.xxSII-30- 34.00 - 36.99 80 40 27.0 24.0 BTSE030 30 BTA-Rxx.xxSII-32- 37.00 - 39.99 80 40 30.0 27.0 BTSE032 32 BTA-Rxx.xxSI1-36- 40.00 - 43.99 90 40 33.0 30.0 BTSE036 36 BTA-Rxx.xxSII-39- 44.00 - 46.99 90 40 37.0 34.0 BTSE039 39 BTA-Rxx.xxSII-43- 47.00 - 51.99 90 40 41.0 37.0 BTSE043 43 BTA-Rxx.xxSII-47- 52.00 - 56.99 90 40 44.0 40.0 BTSE047 47 BTA-Rxx.xxSI1-51- 57.00 - 60.99 90 40 49.0 45.0 BTSE051 51 BTA-Rxx.xxSI1-56- 61.00 - 65.00 90 40 53.0 49.0 BTSE056 56 Пример заказа BTA-R14.51SI1-12-B 45 - 14.51 диаметр расточной головки - B обратный выброс стружки для глухих отверстий (F прямой выброс стружки для сквозных отверстий) - 45 угол в плане TaeguTec
