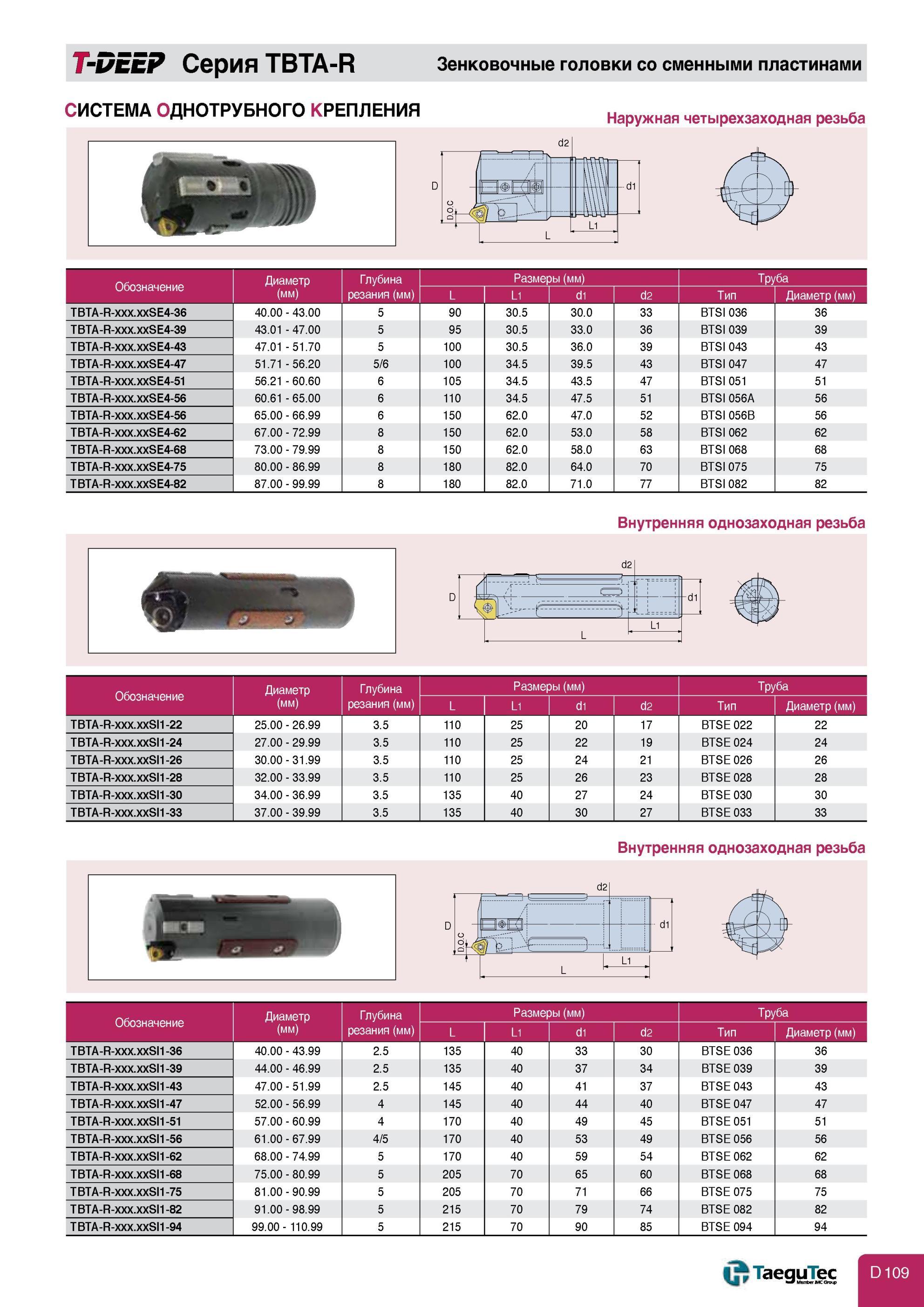

Обработка отверстий Зенковочные головки со сменными режущими пластинами Taegutec T-DEEP Серия TBTA-R Система однотрубного крепления Внутренняя однозаходна

Обработка отверстий Зенковочные головки со сменными режущими пластинами Taegutec T-DEEP Серия TBTA-R Система однотрубного крепления Внутренняя однозаходная резьба T-DEEP Серия TBTA-R Зенковочные головки со сменными пластинами Обозначение Диаметр (мм) Глубина резания (мм) L Размеры (мм) L1 d1 d2 Труба Тип I Диаметр (мм) TBTA-R-xxx.xxSE4-36 40.00 - 43.00 5 90 30.5 30.0 33 BTSI036 36 TBTA-R-XXX.XXSE4-39 43.01 - 47.00 5 95 30.5 33.0 36 BTSI039 39 TBTA-R-xxx.xxSE4-43 47.01 -51.70 5 100 30.5 36.0 39 BTSI 043 43 TBTA-R-xxx.xxSE4-47 51.71 - 56.20 5/6 100 34.5 39.5 43 BTSI047 47 TBTA-R-xxx.xxSE4-51 56.21 - 60.60 6 105 34.5 43.5 47 BTSI051 51 TBTA-R-xxx.xxSE4-56 60.61 - 65.00 6 110 34.5 47.5 51 BTSI056A 56 TBTA-R-xxx.xxSE4-56 65.00 - 66.99 6 150 62.0 47.0 52 BTSI056B 56 TBTA-R-xxx.xxSE4-62 67.00 - 72.99 8 150 62.0 53.0 58 BTSI062 62 TBTA-R-xxx.xxSE4-68 73.00 - 79.99 8 150 62.0 58.0 63 BTSI 068 68 TBTA-R-xxx.xxSE4-75 80.00 - 86.99 8 180 82.0 64.0 70 BTSI 075 75 TBTA-R-xxx.xxSE4-82 87.00 - 99.99 8 180 82.0 71.0 77 BTSI 082 82 Внутренняя однозаходная резьба Обозначение Диаметр (мм) Глубина резания (мм) L Размеры (мм) L1 d1 d2 Труба Тип Диаметр (мм) TBTA-R-xxx.xxSI1 -22 25.00 - 26.99 3.5 110 25 20 17 BTSE 022 22 TBTA-R-xxx.xxSI1 -24 27.00 - 29.99 3.5 110 25 22 19 BTSE 024 24 TBTA-R-xxx.xxSI1 -26 30.00-31.99 3.5 110 25 24 21 BTSE 026 26 TBTA-R-xxx.xxSI1-28 32.00 - 33.99 3.5 110 25 26 23 BTSE 028 28 TBTA-R-xxx.xxSI1-30 34.00 - 36.99 3.5 135 40 27 24 BTSE 030 30 TBTA-R-xxx.xxSI1-33 37.00 - 39.99 3.5 135 40 30 27 BTSE 033 33 Внутренняя однозаходная резьба d2 1 Ijj L L1 Обозначение Диаметр (мм) Глубина резания (мм) Размеры (мм) L L1 d1 d2 Труба Тип Диаметр (мм) TBTA-R-xxx.xxSI1-36 40.00 - 43.99 2.5 135 40 33 30 BTSE 036 36 TBTA-R-xxx.xxSI1-39 44.00 - 46.99 2.5 135 40 37 34 BTSE 039 39 TBTA-R-xxx.xxSI1-43 47.00 - 51.99 2.5 145 40 41 37 BTSE 043 43 TBTA-R-xxx.xxSI1-47 52.00 - 56.99 4 145 40 44 40 BTSE 047 47 TBTA-R-xxx.xxSI1-51 57.00 - 60.99 4 170 40 49 45 BTSE 051 51 TBTA-R-xxx.xxSI1-56 61.00 - 67.99 4/5 170 40 53 49 BTSE 056 56 TBTA-R-xxx.xxSI1-62 68.00 - 74.99 5 170 40 59 54 BTSE 062 62 TBTA-R-xxx.xxSI1-68 75.00 - 80.99 5 205 70 65 60 BTSE 068 68 TBTA-R-xxx.xxSI1-75 81.00 - 90.99 5 205 70 71 66 BTSE 075 75 TBTA-R-xxx.xxSI1-82 91.00 - 98.99 5 215 70 79 74 BTSE 082 82 TBTA-R-xxx.xxSI1-94 99.00 - 110.99 5 215 70 90 85 BTSE 094 94 TaeguTec w Mejrtjer JMC Groip D Наружная четырехзаходная резьба СИСТЕМА ОДНОТРУБНОГО КРЕПЛЕНИЯ
