Обработка отверстий Зенковочные головки Taegutec с напайными режущими пластинами T-DEEP Серия BTA-R Система однотрубного крепления Наружная четырехзаходна

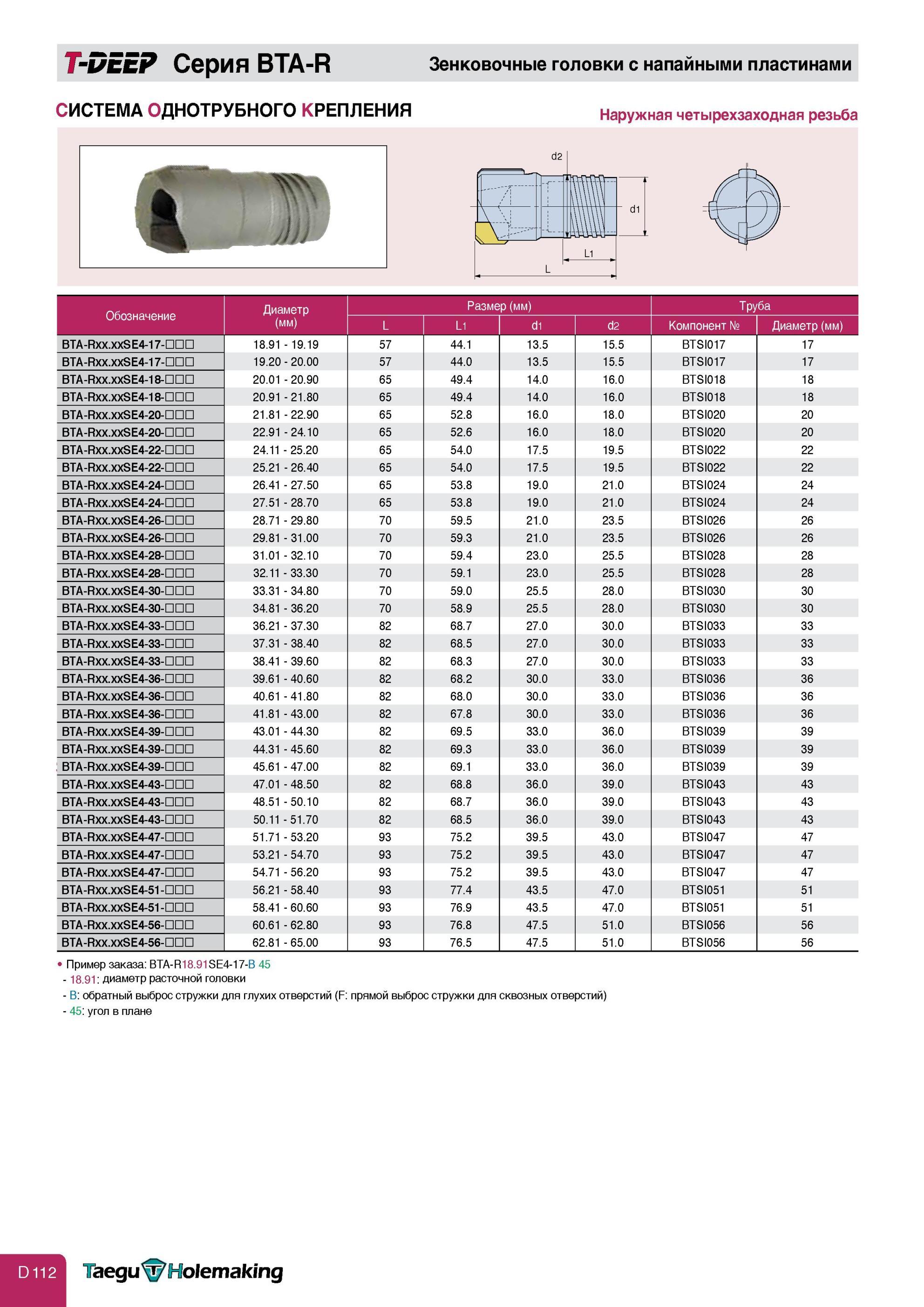

Обработка отверстий Зенковочные головки Taegutec с напайными режущими пластинами T-DEEP Серия BTA-R Система однотрубного крепления Наружная четырехзаходная резьба T-DEEP Серия BTA-R Зенковочные головки с напайными пластинами СИСТЕМА ОДНОТРУБНОГО КРЕПЛЕНИЯ Наружная четырехзаходная резьба Обозначение Диаметр (мм) L Размер (мм) L1 d1 d2 Труба Компонент № Диаметр(мм) BTA-Rxx.xxSE4-17- 18.91 -19.19 57 44.1 13.5 15.5 BTSI017 17 BTA-Rxx.xxSE4-17- 19.20-20.00 57 44.0 13.5 15.5 BTSI017 17 BTA-Rxx.xxSE4-18- 20.01 - 20.90 65 49.4 14.0 16.0 BTSI018 18 BTA-Rxx.xxSE4-18- 20.91 - 21.80 65 49.4 14.0 16.0 BTSI018 18 BTA-Rxx.xxSE4-20- 21.81 - 22.90 65 52.8 16.0 18.0 BTSI020 20 BTA-Rxx.xxSE4-20- 22.91 - 24.10 65 52.6 16.0 18.0 BTSI020 20 BTA-Rxx.xxSE4-22- 24.11 - 25.20 65 54.0 17.5 19.5 BTSI022 22 BTA-Rxx.xxSE4-22- 25.21 - 26.40 65 54.0 17.5 19.5 BTSI022 22 BTA-Rxx.xxSE4-24- 26.41 - 27.50 65 53.8 19.0 21.0 BTSI024 24 BTA-Rxx.xxSE4-24- 27.51 - 28.70 65 53.8 19.0 21.0 BTSI024 24 BTA-Rxx.xxSE4-26- 28.71 - 29.80 70 59.5 21.0 23.5 BTSI026 26 BTA-Rxx.xxSE4-26- 29.81 - 31.00 70 59.3 21.0 23.5 BTSI026 26 BTA-Rxx.xxSE4-28- 31.01 - 32.10 70 59.4 23.0 25.5 BTSI028 28 BTA-Rxx.xxSE4-28- 32.11 - 33.30 70 59.1 23.0 25.5 BTSI028 28 BTA-Rxx.xxSE4-30- 33.31 - 34.80 70 59.0 25.5 28.0 BTSI030 30 BTA-Rxx.xxSE4-30- 34.81 - 36.20 70 58.9 25.5 28.0 BTSI030 30 BTA-Rxx.xxSE4-33- 36.21 - 37.30 82 68.7 27.0 30.0 BTSI033 33 BTA-Rxx.xxSE4-33- 37.31 - 38.40 82 68.5 27.0 30.0 BTSI033 33 BTA-Rxx.xxSE4-33- 38.41 - 39.60 82 68.3 27.0 30.0 BTSI033 33 BTA-Rxx.xxSE4-36- 39.61 - 40.60 82 68.2 30.0 33.0 BTSI036 36 BTA-Rxx.xxSE4-36- 40.61 - 41.80 82 68.0 30.0 33.0 BTSI036 36 BTA-Rxx.xxSE4-36- 41.81 - 43.00 82 67.8 30.0 33.0 BTSI036 36 BTA-Rxx.xxSE4-39- 43.01 - 44.30 82 69.5 33.0 36.0 BTSI039 39 BTA-Rxx.xxSE4-39- 44.31 - 45.60 82 69.3 33.0 36.0 BTSI039 39 BTA-Rxx.xxSE4-39- 45.61 - 47.00 82 69.1 33.0 36.0 BTSI039 39 BTA-Rxx.xxSE4-43- 47.01 - 48.50 82 68.8 36.0 39.0 BTSI043 43 BTA-Rxx.xxSE4-43-48.51 - 50.10 82 68.7 36.0 39.0 BTSI043 43 BTA-Rxx.xxSE4-43-50.11 - 51.70 82 68.5 36.0 39.0 BTSI043 43 BTA-Rxx.xxSE4-47-51.71 - 53.20 93 75.2 39.5 43.0 BTSI047 47 BTA-Rxx.xxSE4-47-53.21 - 54.70 93 75.2 39.5 43.0 BTSI047 47 BTA-Rxx.xxSE4-47-54.71 - 56.20 93 75.2 39.5 43.0 BTSI047 47 BTA-Rxx.xxSE4-51-56.21 - 58.40 93 77.4 43.5 47.0 BTSI051 51 BTA-Rxx.xxSE4-51-58.41 - 60.60 93 76.9 43.5 47.0 BTSI051 51 BTA-Rxx.xxSE4-56-60.61 - 62.80 93 76.8 47.5 51.0 BTSI056 56 BTA-Rxx.xxSE4-56-62.81 - 65.00 93 76.5 47.5 51.0 BTSI056 56 Пример заказа BTA-R18.91SE4-17-B 45 - 18.91 диаметр расточной головки - B обратный выброс стружки для глухих отверстий (F прямой выброс стружки для сквозных отверстий) - 45 угол в плане Taegu&Holemaking
