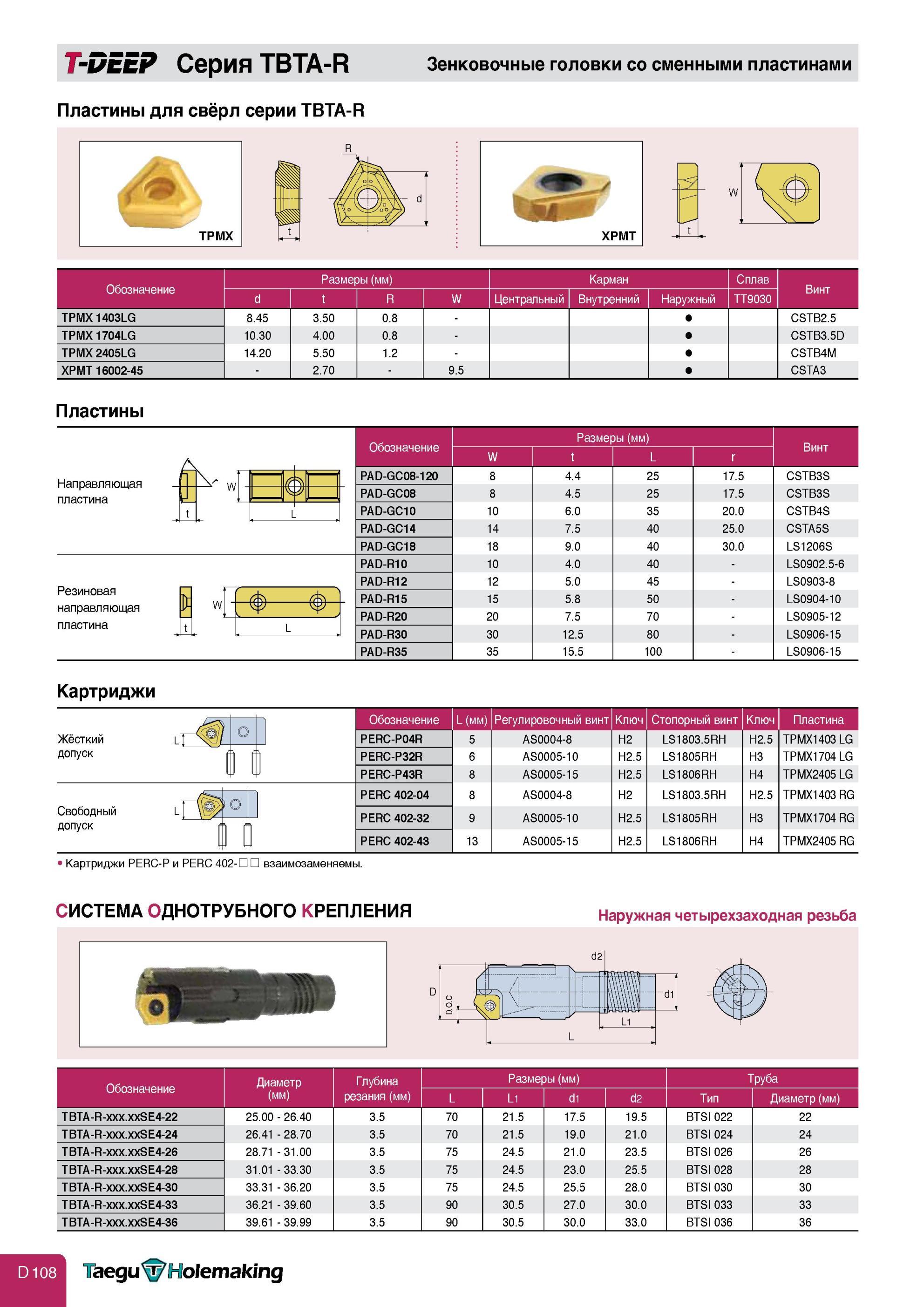

Сборный инструмент Taegutec T-DEEP для глубокого сверления Пластины сменные режущие Картриджи Обозначения модульного режущего инструмента T-DEEP Серия TBTA-R Зенковочные головки со сменными пластинами Пластины для свёрл серии TBTA-R W Обозначение Размеры (мм) d t R W Карман Центральный Внутренний Наружный Сплав TT9030 Винт TPMX 1403LG 8.45 3.50 0.8 - CSTB2.5 TPMX 1704LG 10.30 4.00 0.8 - CSTB3.5D TPMX 2405LG 14.20 5.50 1.2 - CSTB4M XPMT 16002-45 - 2.70 - 9.5 CSTA3 Пластины Направляющая пластина W Обозначение Гг PAD-GC08-120 J) PAD-GC08 PAD-GC10 Резиновая направляющая W пластина L PAD-GC14 PAD-GC18 PAD-R10 PAD-R12 PAD-R15 PAD-R20 PAD-R30 PAD-R35 10 14 18 10 12 15 20 30 35 Размеры (мм) 4.4 4.5 6.0 7.5 9.0 4.0 5.0 5.8 7.5 12.5 15.5 25 25 35 40 40 40 45 50 70 80 100 r Винт 17.5 CSTB3S 17.5 CSTB3S 20.0 CSTB4S 25.0 CSTA5S 30.0 LS1206S - LS0902.5-6 - LS0903-8 - LS0904-10 - LS0905-12 - LS0906-15 - LS0906-15 Картриджи Обозначение L (мм) Стопорный винт Ключ Пластина Жёсткий lTI о р Регулировочный винт Ключ PERC-P04R 5 AS0004-8 H2 LS1803.5RH H2.5 TPMX1403 LG допуск I” 1 PERC-P32R 6 AS0005-10 H2.5 LS1805RH H3 TPMX1704 LG PERC-P43R 8 AS0005-15 H2.5 LS1806RH H4 TPMX2405 LG Свободный l] о 1 PERC 402-04 8 AS0004-8 H2 LS1803.5RH H2.5 TPMX1403 RG PERC 402-32 9 AS0005-10 H2.5 LS1805RH H3 TPMX1704 RG допуск Р PERC 402-43 13 AS0005-15 H2.5 LS1806RH H4 TPMX2405 RG Картриджи PERC-P и PERC 402- взаимозаменяемы. СИСТЕМА ОДНОТРУБНОГО КРЕПЛЕНИЯ Наружная четырехзаходная резьба D Обозначение Диаметр (мм) Глубина резания (мм) Размеры (мм) L L1 d1 d2 Труба Тип Диаметр (мм) TBTA-R-XXX.XXSE4-22 25.00 - 26.40 3.5 70 21.5 17.5 19.5 BTSI022 22 TBTA-R-XXX.XXSE4-24 26.41 - 28.70 3.5 70 21.5 19.0 21.0 BTSI024 24 TBTA-R-xxx.xxSE4-26 28.71 -31.00 3.5 75 24.5 21.0 23.5 BTSI026 26 TBTA-R-xxx.xxSE4-28 31.01 - 33.30 3.5 75 24.5 23.0 25.5 BTSI028 28 TBTA-R-xxx.xxSE4-30 33.31 - 36.20 3.5 75 24.5 25.5 28.0 BTSI030 30 TBTA-R-xxx.xxSE4-33 36.21 - 39.60 3.5 90 30.5 27.0 30.0 BTSI033 33 TBTA-R-xxx.xxSE4-36 39.61 - 39.99 3.5 90 30.5 30.0 33.0 BTSI036 36 aegufrf olemaking TPMX XPMT Сборный инструмент Taegutec T-DEEP для глубокого сверления Пластины сменные режущие Картриджи Обозначения модульного режущего инструмента
