TAEGUTEC | Каталог TAEGUTEC 2013 Инструмент и оснастка (Всего 952 стр.) |
|||||
|

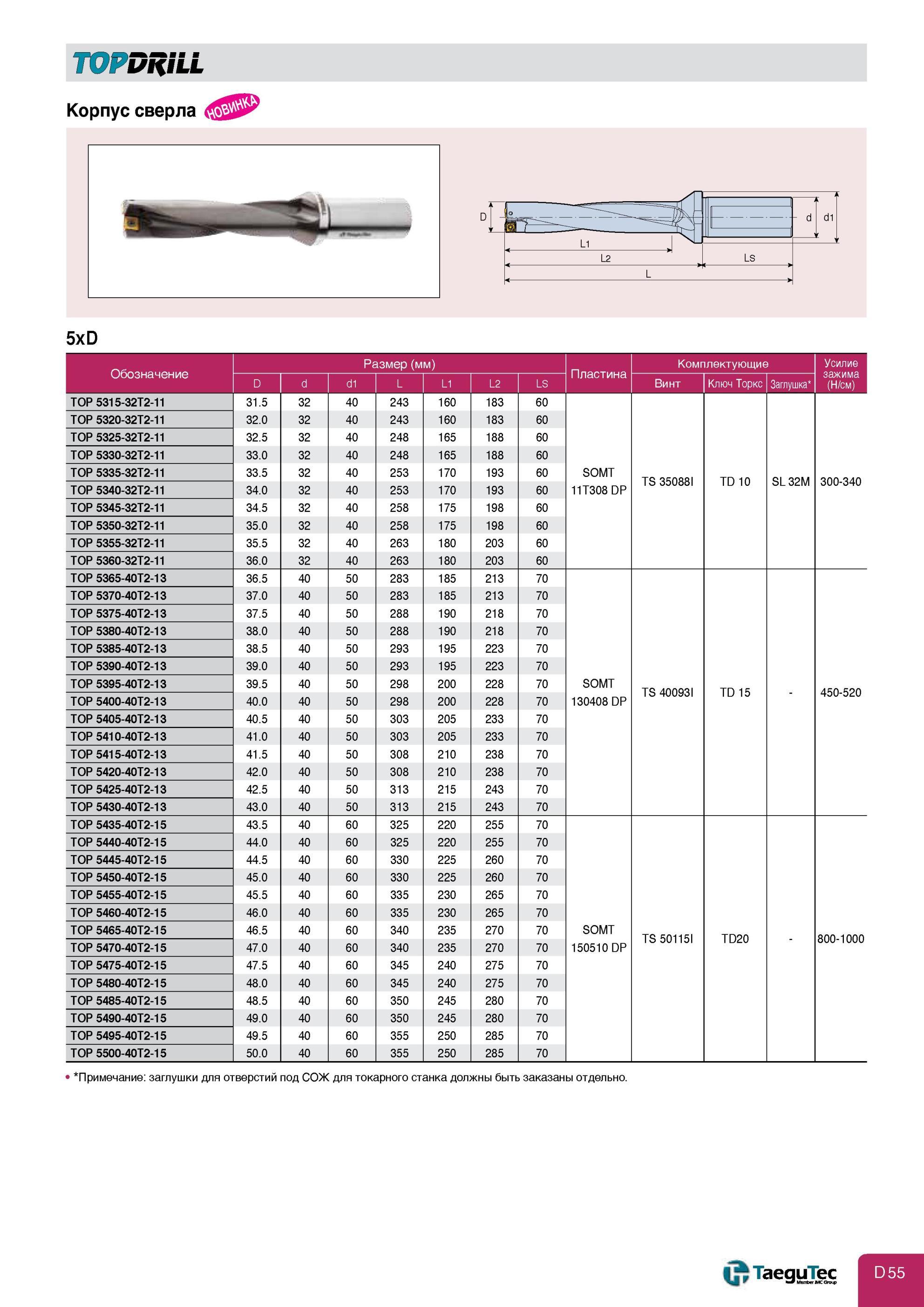

377 Каталог TAEGUTEC 2013 Режущий инструмент и инструментальная оснастка Стр.D55 |
|||||
Обработка отверстий Сверло Taegutec со сменными режущими твердосплавными пластинами TOPDRILL 5xD Корпус сверла Обозначение Размеры Комплектующие Усилие заОбработка отверстий Сверло Taegutec со сменными режущими твердосплавными пластинами TOPDRILL 5xD Корпус сверла Обозначение Размеры Комплектующие Усилие зажима Н/см TOPDRiLL корпус сверла 5xD Обозначение Размер (мм) D I d d1 L L1 L2 LS Пластина Комплектующие Винт I Ключ Торкс I Заглушка Усилие зажима (Н/см) TOP 5315-32T2-11 31.5 32 40 243 160 183 60 TOP 5320-32T2-11 32.0 32 40 243 160 183 60 TOP 5325-32T2-11 32.5 32 40 248 165 188 60 TOP 5330-32T2-11 33.0 32 40 248 165 188 60 TOP 5335-32T2-11 33.5 32 40 253 170 193 60 SOMT TS 35088I TD 10 SL 32M 300-340 TOP 5340-32T2-11 34.0 32 40 253 170 193 60 11T308 DP TOP 5345-32T2-11 34.5 32 40 258 175 198 60 TOP 5350-32T2-11 35.0 32 40 258 175 198 60 TOP 5355-32T2-11 35.5 32 40 263 180 203 60 TOP 5360-32T2-11 36.0 32 40 263 180 203 60 TOP 5365-40T2-13 36.5 40 50 283 185 213 70 TOP 5370-40T2-13 37.0 40 50 283 185 213 70 TOP 5375-40T2-13 37.5 40 50 288 190 218 70 TOP 5380-40T2-13 38.0 40 50 288 190 218 70 TOP 5385-40T2-13 38.5 40 50 293 195 223 70 TOP 5390-40T2-13 39.0 40 50 293 195 223 70 TOP 5395-40T2-13 39.5 40 50 298 200 228 70 SOMT TS 40093I TD 15 450-520 TOP 5400-40T2-13 40.0 40 50 298 200 228 70 130408 DP TOP 5405-40T2-13 40.5 40 50 303 205 233 70 TOP 5410-40T2-13 41.0 40 50 303 205 233 70 TOP 5415-40T2-13 41.5 40 50 308 210 238 70 TOP 5420-40T2-13 42.0 40 50 308 210 238 70 TOP 5425-40T2-13 42.5 40 50 313 215 243 70 TOP 5430-40T2-13 43.0 40 50 313 215 243 70 TOP 5435-40T2-15 43.5 40 60 325 220 255 70 TOP 5440-40T2-15 44.0 40 60 325 220 255 70 TOP 5445-40T2-15 44.5 40 60 330 225 260 70 TOP 5450-40T2-15 45.0 40 60 330 225 260 70 TOP 5455-40T2-15 45.5 40 60 335 230 265 70 TOP 5460-40T2-15 46.0 40 60 335 230 265 70 TOP 5465-40T2-15 46.5 40 60 340 235 270 70 SOMT TQ RI ТПОП ЯПП 1ЛЛЛ TOP 5470-40T2-15 47.0 40 60 340 235 270 70 150510 DP TS 50115I TD20 800-1000 TOP 5475-40T2-15 47.5 40 60 345 240 275 70 TOP 5480-40T2-15 48.0 40 60 345 240 275 70 TOP 5485-40T2-15 48.5 40 60 350 245 280 70 TOP 5490-40T2-15 49.0 40 60 350 245 280 70 TOP 5495-40T2-15 49.5 40 60 355 250 285 70 TOP 5500-40T2-15 50.0 40 60 355 250 285 70 ‘Примечание заглушки для отверстий под СОЖ для токарного станка должны быть заказаны отдельно. TaeguTec |
|||||
