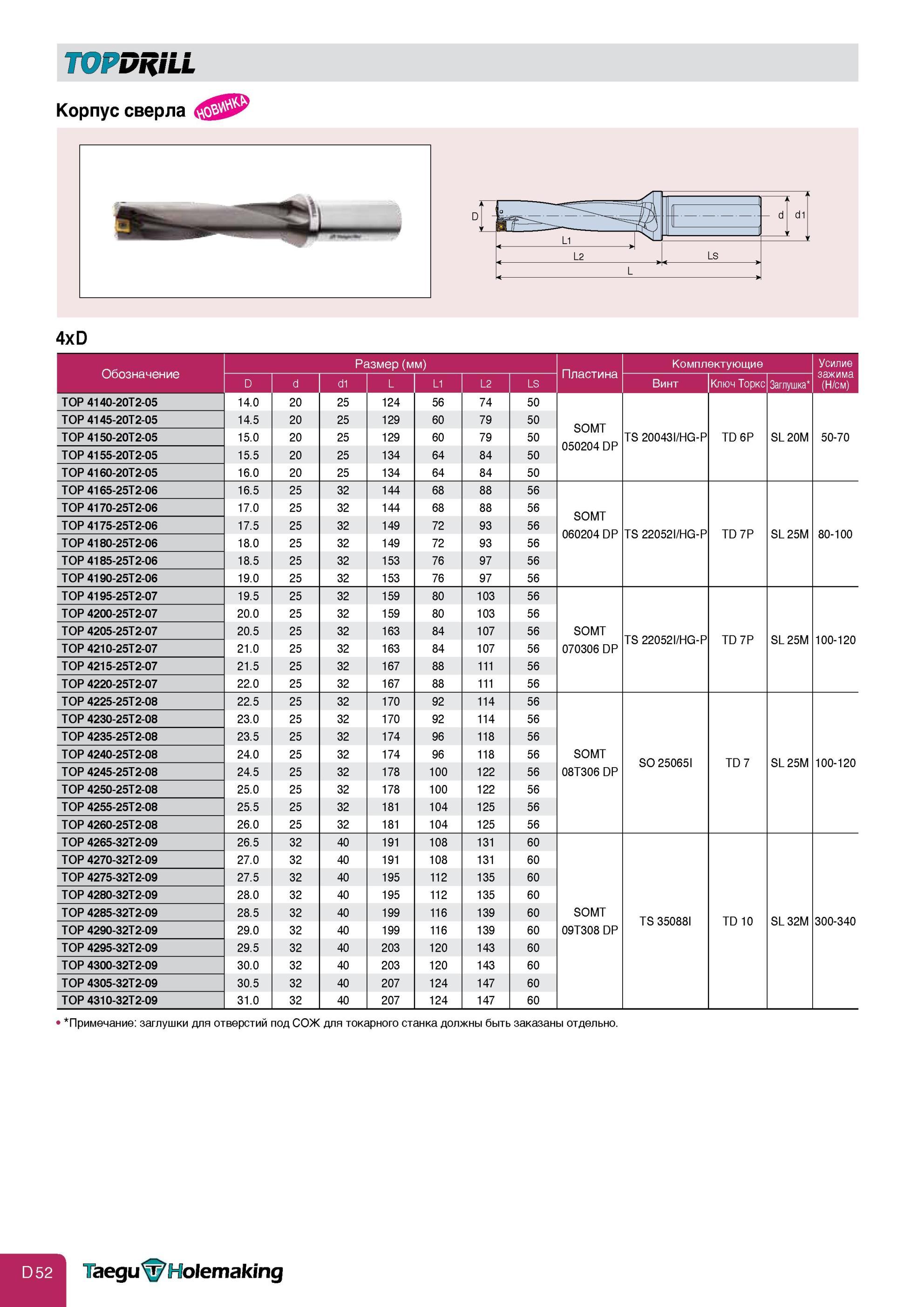

374 Каталог TAEGUTEC 2013 Режущий инструмент и инструментальная оснастка Стр.D52 |
|||||
Обработка отверстий Сверло Taegutec со сменными режущими твердосплавными пластинами TOPDRILL 4xD Корпус сверла Обозначение Размеры Комплектующие Усилие заОбработка отверстий Сверло Taegutec со сменными режущими твердосплавными пластинами TOPDRILL 4xD Корпус сверла Обозначение Размеры Комплектующие Усилие зажима Н/см TOPDRiLL корпус сверла 4xD Обозначение D d Размер (мм) d1 L L1 L2 LS Пластина Комплектующие Винт Ключ Торкс Заглушка Усилие зажим а (Н/см) TOP 4140-20T2-05 14.0 20 25 124 56 74 50 TOP 4145-20T2-05 14.5 20 25 129 60 79 50 SOMT TOP 4150-20T2-05 15.0 20 25 129 60 79 50 TS 20043I/HG-P TD 6P SL 20M 50-70 TOP 4155-20T2-05 15.5 20 25 134 64 84 50 050204 DP TOP 4160-20T2-05 16.0 20 25 134 64 84 50 TOP 4165-25T2-06 16.5 25 32 144 68 88 56 TOP 4170-25T2-06 17.0 25 32 144 68 88 56 TOP 4175-25T2-06 17.5 25 32 149 72 93 56 SOMT 060204 DP TS 22052I/HG-P TD 7P SL 25M 80-100 TOP 4180-25T2-06 18.0 25 32 149 72 93 56 TOP 4185-25T2-06 18.5 25 32 153 76 97 56 TOP 4190-25T2-06 19.0 25 32 153 76 97 56 TOP 4195-25T2-07 19.5 25 32 159 80 103 56 TOP 4200-25T2-07 20.0 25 32 159 80 103 56 TOP 4205-25T2-07 20.5 25 32 163 84 107 56 SOMT TS 22052I/HG-P TD 7P SL 25M 100-120 TOP 4210-25T2-07 21.0 25 32 163 84 107 56 070306 DP TOP 4215-25T2-07 21.5 25 32 167 88 111 56 TOP 4220-25T2-07 22.0 25 32 167 88 111 56 TOP 4225-25T2-08 22.5 25 32 170 92 114 56 TOP 4230-25T2-08 23.0 25 32 170 92 114 56 TOP 4235-25T2-08 23.5 25 32 174 96 118 56 TOP 4240-25T2-08 24.0 25 32 174 96 118 56 SOMT SO 25065I TD 7 SL 25M 100-120 TOP 4245-25T2-08 24.5 25 32 178 100 122 56 08T306 DP TOP 4250-25T2-08 25.0 25 32 178 100 122 56 TOP 4255-25T2-08 25.5 25 32 181 104 125 56 TOP 4260-25T2-08 26.0 25 32 181 104 125 56 TOP 4265-32T2-09 26.5 32 40 191 108 131 60 TOP 4270-32T2-09 27.0 32 40 191 108 131 60 TOP 4275-32T2-09 27.5 32 40 195 112 135 60 TOP 4280-32T2-09 28.0 32 40 195 112 135 60 TOP 4285-32T2-09 28.5 32 40 199 116 139 60 SOMT TS 35088I TD 10 SL 32M 300-340 TOP 4290-32T2-09 29.0 32 40 199 116 139 60 09T308 DP TOP 4295-32T2-09 29.5 32 40 203 120 143 60 TOP 4300-32T2-09 30.0 32 40 203 120 143 60 TOP 4305-32T2-09 30.5 32 40 207 124 147 60 TOP 4310-32T2-09 31.0 32 40 207 124 147 60 ‘Примечание заглушки для отверстий под СОЖ для токарного станка должны быть заказаны отдельно. Taegu&Holemaking |
|||||
