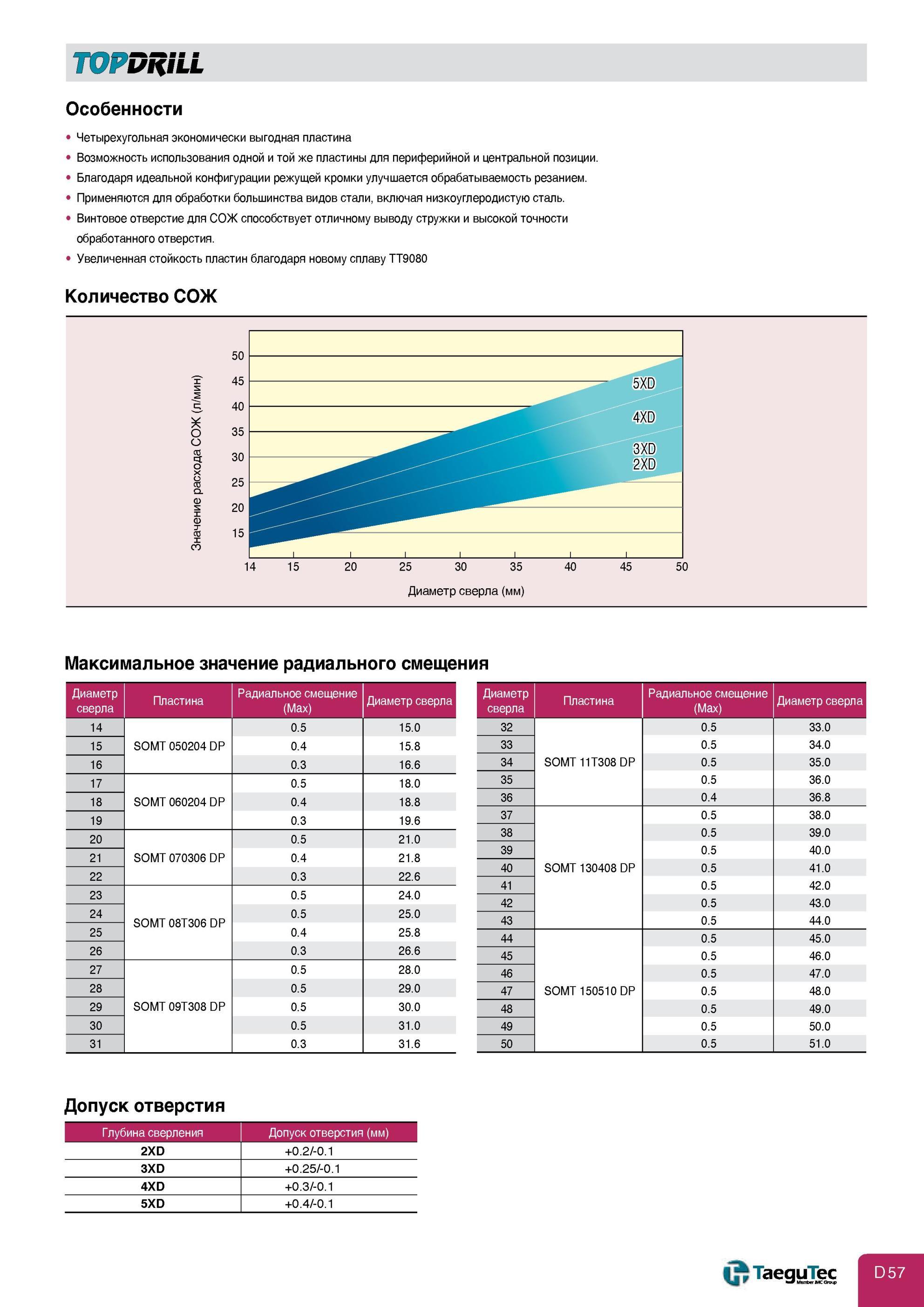

Описание особенностей твердосплавных режущих сменных пластин Taegutec для сверл с механическим креплением СРП Четырехугольная экономически выгодная форма Возможность использования одной и той же пластины для периферийной и центральной позиции. Благодаря идеальной конфигурации режущей кромки улучшается обрабатываемость резанием. Применяются для обработки большинства видов стали, включая низкоуглеродистую сталь. Винтовое отверстие для СОЖ способствует отличному выводу стружки и высокой точности обработанного отверстия. Увеличенная стойкость пластин благодаря новому сплаву ТТ9080 количество СоЖ Максимальное значение радиального смещения Диаметр сверла Пластина Радиальное смещение (Max) Диаметр сверла 14 SOMT 050204 DP 0.5 15.0 15 0.4 15.8 16 0.3 16.6 17 SOMT 060204 DP 0.5 18.0 18 0.4 18.8 19 0.3 19.6 20 SOMT 070306 DP 0.5 21.0 21 0.4 21.8 22 0.3 22.6 23 SOMT 08T306 DP 0.5 24.0 24 0.5 25.0 25 0.4 25.8 26 0.3 26.6 27 SOMT 09T308 DP 0.5 28.0 28 0.5 29.0 29 0.5 30.0 30 0.5 31.0 31 0.3 31.6 Диаметр сверла Пластина Радиальное смещение (Max) Диаметр сверла 32 0.5 33.0 33 0.5 34.0 34 SOMT 11T308 DP 0.5 35.0 35 0.5 36.0 36 0.4 36.8 37 0.5 38.0 38 0.5 39.0 39 0.5 40.0 40 SOMT 130408 DP 0.5 41.0 41 0.5 42.0 42 0.5 43.0 43 0.5 44.0 44 0.5 45.0 45 0.5 46.0 46 0.5 47.0 47 SOMT 150510 DP 0.5 48.0 48 0.5 49.0 49 0.5 50.0 50 0.5 51.0 Допуск отверстия Глубина сверления Допуск отверстия (мм) 2XD +0.2/-0.1 3XD +0.25/-0.1 4XD +0.3/-0.1 5XD +0.4/-0.1 C TaequTec Значение расхода СОЖ (л/мин) Диаметр сверла (мм) Обработка отверстий Сменные режущие твердосплавные пластины TOPDRILL для сверления Количество СОЖ Максимальное значение радиального смещения До TOPDRiLL особенности
