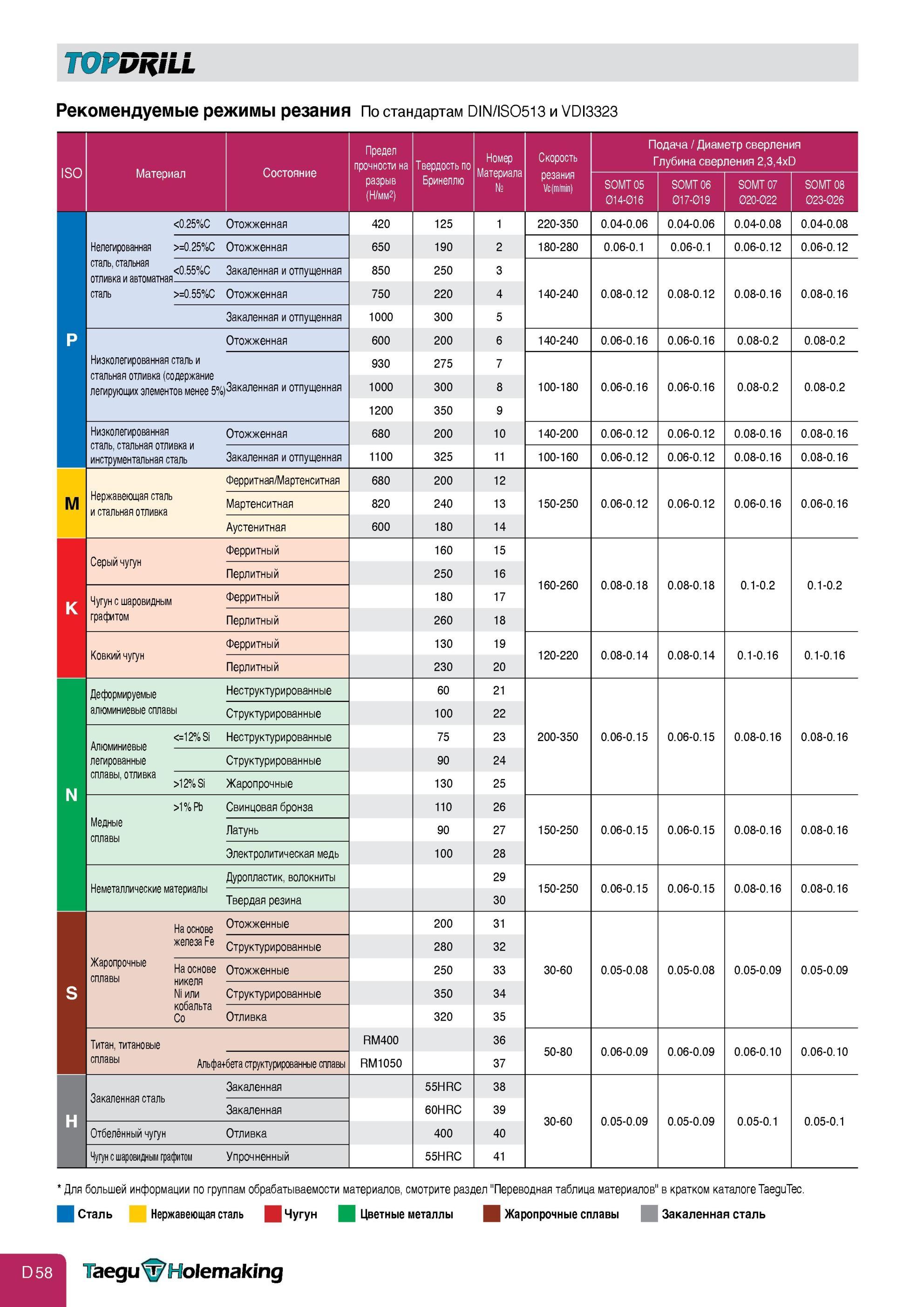

Обработка отверстий Сверло Taegutec со сменными режущими твердосплавными пластинами TOPDRILL Рекомендуемые режимы резания По стандартам DIN ISO 513 VDI332

Обработка отверстий Сверло Taegutec со сменными режущими твердосплавными пластинами TOPDRILL Рекомендуемые режимы резания По стандартам DIN ISO 513 VDI3323 Отожженн TOPDRiLL Рекомендуемые режимы резания По стандартам DIN/ISO513 и VDI3323 ISO Матери ал Состояние Предел прочности на разрыв (Н/мм2) Твердость по Бринеллю Номер Материала № Скорость резания Vc(m/min) Подача / Диаметр сверления Глубина сверления 2,3,4xD SOMT 05 SOMT 06 SOMT 07 SOMT 08 014-016 017-019 020-022 023-0260.25%C Отожженная 420 125 1 220-350 0.04-0.06 0.04-0.06 0.04-0.08 0.04-0.08 Нелегированная >=0.25%C Отожженная 650 190 2 180-280 0.06-0.1 0.06-0.1 0.06-0.12 0.06-0.12 сталь,стальная отливка и автоматная0.55%C Закаленная и отпущенная 850 250 3 сталь >=0.55%C Отожженная 750 220 4 140-240 0.08-0.12 0.08-0.12 0.08-0.16 0.08-0.16 Закаленная и отпущенная 1000 300 5 P Отожженная 600 200 6 140-240 0.06-0.16 0.06-0.16 0.08-0.2 0.08-0.2 Низколегированная сталь и стальная отливка(содержание легирующих элементов менее 5%) 930 275 7 Закаленная и отпущенная 1000 300 8 100-180 0.06-0.16 0.06-0.16 0.08-0.2 0.08-0.2 1200 350 9 Низколегированная Отожженная 680 200 10 140-200 0.06-0.12 0.06-0.12 0.08-0.16 0.08-0.16 инструментальная сталь Закаленная и отпущенная 1100 325 11 100-160 0.06-0.12 0.06-0.12 0.08-0.16 0.08-0.16 Нержавеющая сталь и стальная отливка Ферритная/Мартенситная 680 200 12 M Мартенситная 820 240 13 150-250 0.06-0.12 0.06-0.12 0.06-0.16 0.06-0.16 Аустенитная 600 180 14 Серый чугун Ферритный 160 15 Перлитный 250 16 160-260 0.08-0.18 0.08-0.18 0.1-0.2 0.1-0.2 K Чугун с шаровидным Ферритный 180 17 графитом Перлитный 260 18 Ковкий чугун Ферритный 130 19 120-220 0.08-0.14 0.08-0.14 0.1-0.16 0.1-0.16 Перлитный 230 20 Деформируемые Неструктурированные 60 21 алюминиевые сплавы Структурированные 100 22 Алюминиевые легированные=12% Si Неструктурированные 75 23 200-350 0.06-0.15 0.06-0.15 0.08-0.16 0.08-0.16 Структурированные 90 24 N сплавы,отливка >12% Si Жаропрочные 130 25 Медные сплавы >1% Pb Свинцовая бронза 110 26 Латунь 90 27 150-250 0.06-0.15 0.06-0.15 0.08-0.16 0.08-0.16 Электролитическая медь 100 28 Дуропластик, волокниты 29 150-250 0.06-0.15 0.06-0.15 0.08-0.16 0.08-0.16 Твердая резина 30 На основе Отожженные 200 31 Жаропрочные сплавы железа Fe Структурированные 280 32 На основе никеля Ni или кобальта Co Отожженные 250 33 30-60 0.05-0.08 0.05-0.08 0.05-0.09 0.05-0.09 S Структурированные 350 34 Отливка 320 35 Титан, титановые RM400 36 50-80 0.06-0.09 0.06-0.09 0.06-0.10 0.06-0.10 сплавы Альфа+бета структурированные сплавы RM1050 37 Закаленная сталь Закаленная 55HRC 38 H Закаленная 60HRC 39 30-60 0.05-0.09 0.05-0.09 0.05-0.1 0.05-0.1 Отбелённый чугун Отливка 400 40 Чугун с шаровидным графитом Упрочненный 55HRC 41 Для большей информации по группам обрабатываемости материалов, смотрите раздел "Переводная таблица материалов" в кратком каталоге TaeguTec. Сталь Нержавеющая сталь Чугун Цветные металлы Жаропрочные сплавы Закаленная сталь TaeguHolemaking
