Обработка отверстий Система глубокого сверления Taegutec T-DEEP Рекомендуемые режимы резания Скорость Подача сверлильные головки со шлифованными напайными

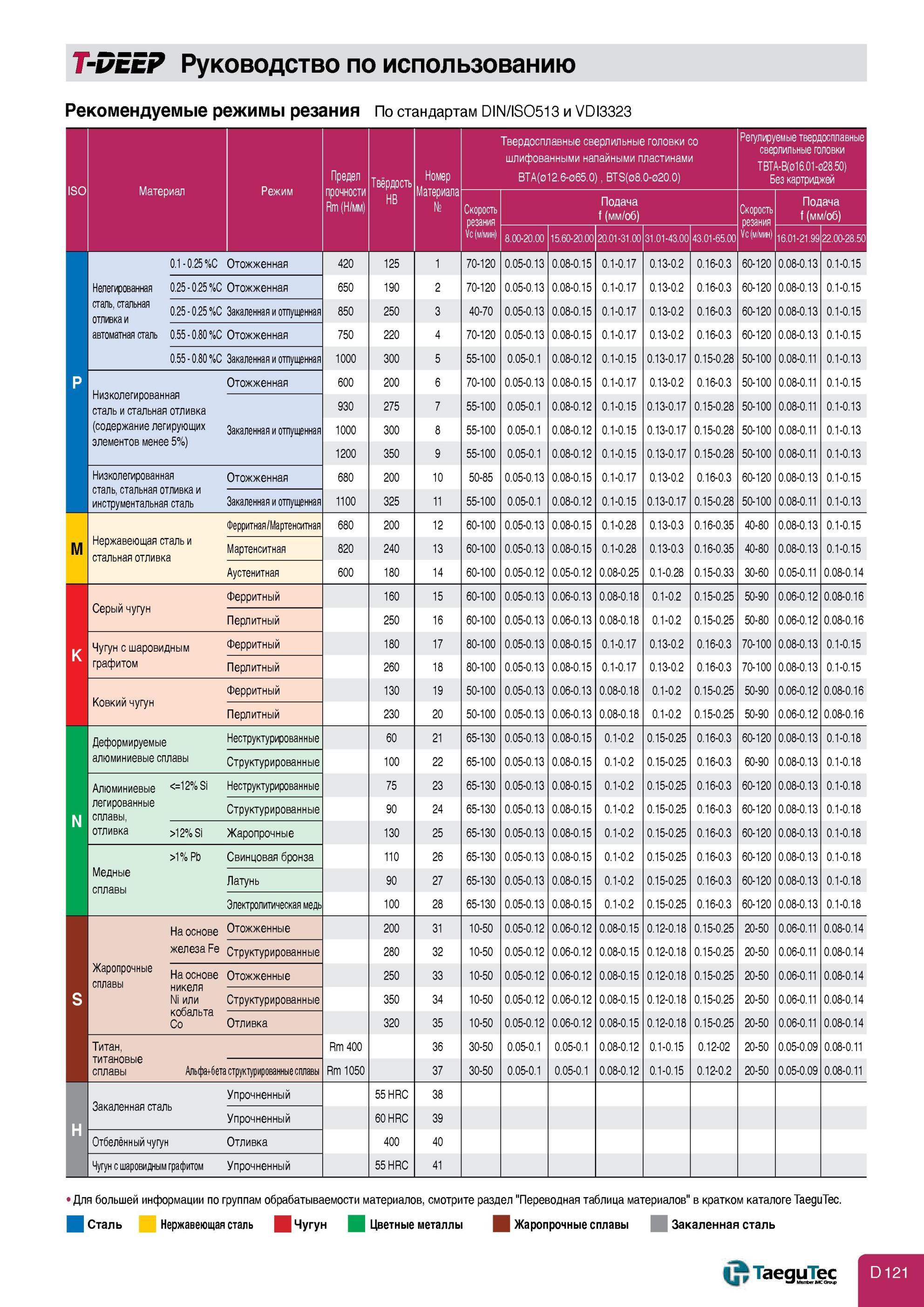

Обработка отверстий Система глубокого сверления Taegutec T-DEEP Рекомендуемые режимы резания Скорость Подача сверлильные головки со шлифованными напайными пластинам T-DEEP Руководство по использованию Рекомендуемые режимы резания По стандартам DIN/ISO513 и VDI3323 ISO Материал Режим Предел прочности Rm (Н/мм) Твёрдость НВ Номер Материала № Твердосплавные сверлильные головки со шлифованными напайными пластинами BTA(012.6-065.0) BTS(08.0-020.0) Подача Сек """/' Vc (м/мин) 8.00-20.00 15.60-20.00 20.01-31.00 31.01-43.00 43.01-65.00 Регулируемые твердосплавные сверлильные головки TBTA-B(016.01-028.50) Без картриджей Подача Os """ ) Vc (м/мин) 16.01-21.99 22.00-28.50 P 0.1 - 0.25 %C Отожженная 420 125 1 70-120 0.05-0.13 0.08-0.15 0.1-0.17 0.13-0.2 0.16-0.3 60-120 0.08-0.13 0.1-0.15 Нелегированная 0.25 - 0.25 %C Отожженная 650 190 2 70-120 0.05-0.13 0.08-0.15 0.1-0.17 0.13-0.2 0.16-0.3 60-120 0.08-0.13 0.1-0.15 стал,, 025 - 025 отливка и Закаленная и отпущенная 850 250 3 40-70 0.05-0.13 0.08-0.15 0.1-0.17 0.13-0.2 0.16-0.3 60-120 0.08-0.13 0.1-0.15 автоматная сталь 0.55 - 0.80 %C Отожженная 750 220 4 70-120 0.05-0.13 0.08-0.15 0.1-0.17 0.13-0.2 0.16-0.3 60-120 0.08-0.13 0.1-0.15 0.55 - 0.80 %C Закаленная и отпущенная 1000 300 5 55-100 0.05-0.1 0.08-0.12 0.1-0.15 0.13-0.17 0.15-0.28 50-100 0.08-0.11 0.1-0.13 Низколегированная сталь и стальная отливка Отожженная 600 200 6 70-100 0.05-0.13 0.08-0.15 0.1-0.17 0.13-0.2 0.16-0.3 50-100 0.08-0.11 0.1-0.15 930 275 7 55-100 0.05-0.1 0.08-0.12 0.1-0.15 0.13-0.17 0.15-0.28 50-100 0.08-0.11 0.1-0.13 (содержание легирующих элементов менее 5%) Закаленная и отпущенная 1000 300 8 55-100 0.05-0.1 0.08-0.12 0.1-0.15 0.13-0.17 0.15-0.28 50-100 0.08-0.11 0.1-0.13 1200 350 9 55-100 0.05-0.1 0.08-0.12 0.1-0.15 0.13-0.17 0.15-0.28 50-100 0.08-0.11 0.1-0.13 Низколегированная сталь, стальная отливка и инструментальная сталь Отожженная 680 200 10 50-85 0.05-0.13 0.08-0.15 0.1-0.17 0.13-0.2 0.16-0.3 60-120 0.08-0.13 0.1-0.15 Закаленная и отпущенная 1100 325 11 55-100 0.05-0.1 0.08-0.12 0.1-0.15 0.13-0.17 0.15-0.28 50-100 0.08-0.11 0.1-0.13 M Нержавеющая сталь и стальная отливка Ферритная/Мартенситная 680 200 12 60-100 0.05-0.13 0.08-0.15 0.1-0.28 0.13-0.3 0.16-0.35 40-80 0.08-0.13 0.1-0.15 Мартенситная 820 240 13 60-100 0.05-0.13 0.08-0.15 0.1-0.28 0.13-0.3 0.16-0.35 40-80 0.08-0.13 0.1-0.15 Аустенитная 600 180 14 60-100 0.05-0.12 0.05-0.12 0.08-0.25 0.1-0.28 0.15-0.33 30-60 0.05-0.11 0.08-0.14 K Серый чугун Ферритный 160 15 60-100 0.05-0.13 0.06-0.13 0.08-0.18 0.1-0.2 0.15-0.25 50-90 0.06-0.12 0.08-0.16 Перлитный 250 16 60-100 0.05-0.13 0.06-0.13 0.08-0.18 0.1-0.2 0.15-0.25 50-80 0.06-0.12 0.08-0.16 Чугун с шаровидным графитом Ферритный 180 17 80-100 0.05-0.13 0.08-0.15 0.1-0.17 0.13-0.2 0.16-0.3 70-100 0.08-0.13 0.1-0.15 Перлитный 260 18 80-100 0.05-0.13 0.08-0.15 0.1-0.17 0.13-0.2 0.16-0.3 70-100 0.08-0.13 0.1-0.15 Ковкий чугун Ферритный 130 19 50-100 0.05-0.13 0.06-0.13 0.08-0.18 0.1-0.2 0.15-0.25 50-90 0.06-0.12 0.08-0.16 Перлитный 230 20 50-100 0.05-0.13 0.06-0.13 0.08-0.18 0.1-0.2 0.15-0.25 50-90 0.06-0.12 0.08-0.16 N Деформируемые алюминиевые сплавы Неструктурированные 60 21 65-130 0.05-0.13 0.08-0.15 0.1-0.2 0.15-0.25 0.16-0.3 60-120 0.08-0.13 0.1-0.18 Структурированные 100 22 65-100 0.05-0.13 0.08-0.15 0.1-0.2 0.15-0.25 0.16-0.3 60-90 0.08-0.13 0.1-0.18 Алюминиевые=12% Si Неструктурированные 75 23 65-130 0.05-0.13 0.08-0.15 0.1-0.2 0.15-0.25 0.16-0.3 60-120 0.08-0.13 0.1-0.18 легированные Структурированные сплавы, v 90 24 65-130 0.05-0.13 0.08-0.15 0.1-0.2 0.15-0.25 0.16-0.3 60-120 0.08-0.13 0.1-0.18 отливка >12% Si Жаропрочные 130 25 65-130 0.05-0.13 0.08-0.15 0.1-0.2 0.15-0.25 0.16-0.3 60-120 0.08-0.13 0.1-0.18 >1% Pb Свинцовая бронза 110 26 65-130 0.05-0.13 0.08-0.15 0.1-0.2 0.15-0.25 0.16-0.3 60-120 0.08-0.13 0.1-0.18 Медные п Латунь 90 27 65-130 0.05-0.13 0.08-0.15 0.1-0.2 0.15-0.25 0.16-0.3 60-120 0.08-0.13 0.1-0.18 Электролитическая медь 100 28 65-130 0.05-0.13 0.08-0.15 0.1-0.2 0.15-0.25 0.16-0.3 60-120 0.08-0.13 0.1-0.18 S На основе железа Fe Отожженные 200 31 10-50 0.05-0.12 0.06-0.12 0.08-0.15 0.12-0.18 0.15-0.25 20-50 0.06-0.11 0.08-0.14 Структурированные 280 32 10-50 0.05-0.12 0.06-0.12 0.08-0.15 0.12-0.18 0.15-0.25 20-50 0.06-0.11 0.08-0.14 Жаропрочные На основе сплавы никеля Ni или кобальта Co Отожженные 250 33 10-50 0.05-0.12 0.06-0.12 0.08-0.15 0.12-0.18 0.15-0.25 20-50 0.06-0.11 0.08-0.14 Структурированные 350 34 10-50 0.05-0.12 0.06-0.12 0.08-0.15 0.12-0.18 0.15-0.25 20-50 0.06-0.11 0.08-0.14 Отливка 320 35 10-50 0.05-0.12 0.06-0.12 0.08-0.15 0.12-0.18 0.15-0.25 20-50 0.06-0.11 0.08-0.14 Титан, Rm 400 36 30-50 0.05-0.1 0.05-0.1 0.08-0.12 0.1-0.15 0.12-02 20-50 0.05-0.09 0.08-0.11 титановые сплавы Альфа+бета структурированные сплавы Rm 1050 37 30-50 0.05-0.1 0.05-0.1 0.08-0.12 0.1-0.15 0.12-0.2 20-50 0.05-0.09 0.08-0.11 H Закаленная сталь Упрочненный 55 HRC 38 Упрочненный 60 HRC 39 Отбелённый чугун Отливка 400 40 Чугун с шаровидным графитом Упрочненный 55 HRC 41 Для большей информации по группам обрабатываемости материалов, смотрите раздел "Переводная таблица материалов" в кратком каталоге TaeguTec. Сталь Н Нержавеющая сталь Чугун Цветные металлы Жаропрочные сплавы Закаленная сталь
