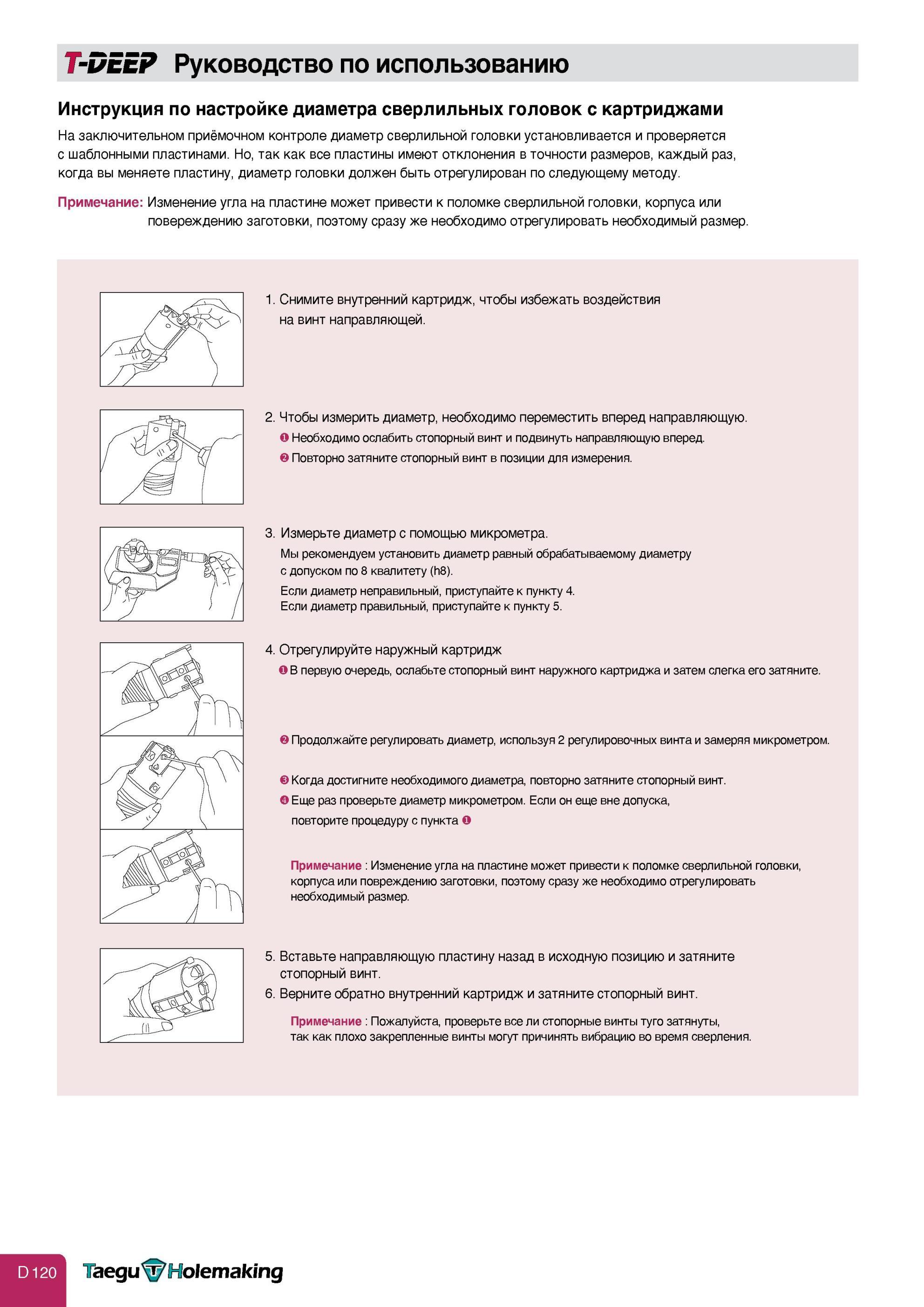

Инструкция производителя по настройке диаметра сверлильных головок Taegutec T-DEEP с картриджами для глубокого сверления На заключительном приёмочном контроле диаметр сверлильной головки установливается и проверяется с шаблонными пластинами. Но, так как все пластины имеют отклонения в точности размеров, каждый раз, когда вы меняете пластину, диаметр головки должен быть отрегулирован по следующему методу. Примечание Изменение угла на пластине может привести к поломке сверлильной головки, корпуса или повереждению заготовки, поэтому сразу же необходимо отрегулировать необходимый размер. 1. Снимите внутренний картридж, чтобы избежать воздействия на винт направляющей. 2. Чтобы измерить диаметр, необходимо переместить вперед направляющую. О Необходимо ослабить стопорный винт и подвинуть направляющую вперед. 0 Повторно затяните стопорный винт в позиции для измерения. 3. Измерьте диаметр с помощью микрометра. Мы рекомендуем установить диаметр равный обрабатываемому диаметру с допуском по 8 квалитету (h8). Если диаметр неправильный, приступайте к пункту 4. Если диаметр правильный, приступайте к пункту 5. 4. Отрегулируйте наружный картридж О В первую очередь, ослабьте стопорный винт наружного картриджа и затем слегка его затяните. 0 Продолжайте регулировать диаметр, используя 2 регулировочных винта и замеряя микрометром. Когда достигните необходимого диаметра, повторно затяните стопорный винт. Еще раз проверьте диаметр микрометром. Если он еще вне допуска, повторите процедуру с пункта О Примечание Изменение угла на пластине может привести к поломке сверлильной головки, корпуса или повреждению заготовки, поэтому сразу же необходимо отрегулировать необходимый размер. 5. Вставьте направляющую пластину назад в исходную позицию и затяните стопорный винт. 6. Верните обратно внутренний картридж и затяните стопорный винт. Примечание Пожалуйста, проверьте все ли стопорные винты туго затянуты, так как плохо закрепленные винты могут причинять вибрацию во время сверления. aegu ri olemaking Обработка отверстий Система глубокого сверления внутренний картридж позиции измер Т-РЕЕР Руководство по использованию Инструкция по настройке диаметра сверлильных головок с картриджами
