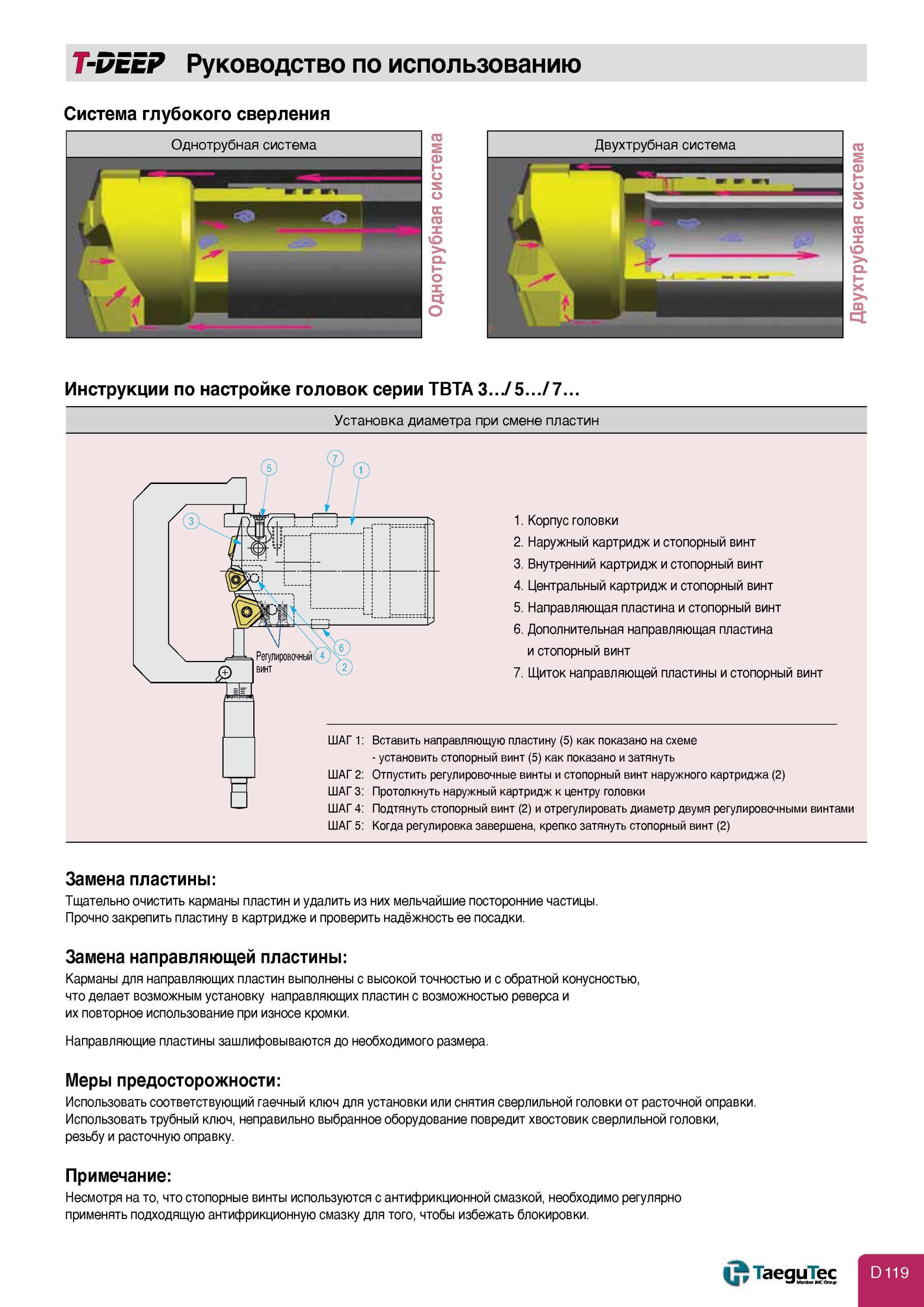

Инструментальные системы для глубокого сверления Taegutec T-DEEP Принципиальные схемы однотрубной и двухтрубной конфигураций Инструкции по настройке головок серии TBTA 3.../ 5.../7… T-DEEP Руководство по использованию Система глубокого сверления Двухтрубная система Инструкции по настройке головок серии TBTA 3/ 5/7 Установка диаметра при смене пластин 1. Корпус головки 2. Наружный картридж и стопорный винт 3. Внутренний картридж и стопорный винт 4. Центральный картридж и стопорный винт 5. Направляющая пластина и стопорный винт 6. Дополнительная направляющая пластина и стопорный винт 7. Щиток направляющей пластины и стопорный винт ШАГ 1 ШАГ 2 ШАГ 3 ШАГ 4 ШАГ 5 Вставить направляющую пластину (5) как показано на схеме - установить стопорный винт (5) как показано и затянуть Отпустить регулировочные винты и стопорный винт наружного картриджа (2) Протолкнуть наружный картридж к центру головки Подтянуть стопорный винт (2) и отрегулировать диаметр двумя регулировочными винтами Когда регулировка завершена, крепко затянуть стопорный винт (2) Замена пластины Тщательно очистить карманы пластин и удалить из них мельчайшие посторонние частицы. Прочно закрепить пластину в картридже и проверить надёжность ее посадки. Замена направляющей пластины Карманы для направляющих пластин выполнены с высокой точностью и с обратной конусностью, что делает возможным установку направляющих пластин с возможностью реверса и их повторное использование при износе кромки. Направляющие пластины зашлифовываются до необходимого размера. Меры предосторожности Использовать соответствующий гаечный ключ для установки или снятия сверлильной головки от расточной оправки. Использовать трубный ключ, неправильно выбранное оборудование повредит хвостовик сверлильной головки, резьбу и расточную оправку. Примечание Несмотря на то, что стопорные винты используются с антифрикционной смазкой, необходимо регулярно применять подходящую антифрикционную смазку для того, чтобы избежать блокировки. ( TaeguTec Однотрубная система Двухтрубная система Однотрубная система Регулировочный винт Обработка глубоких отверстий
