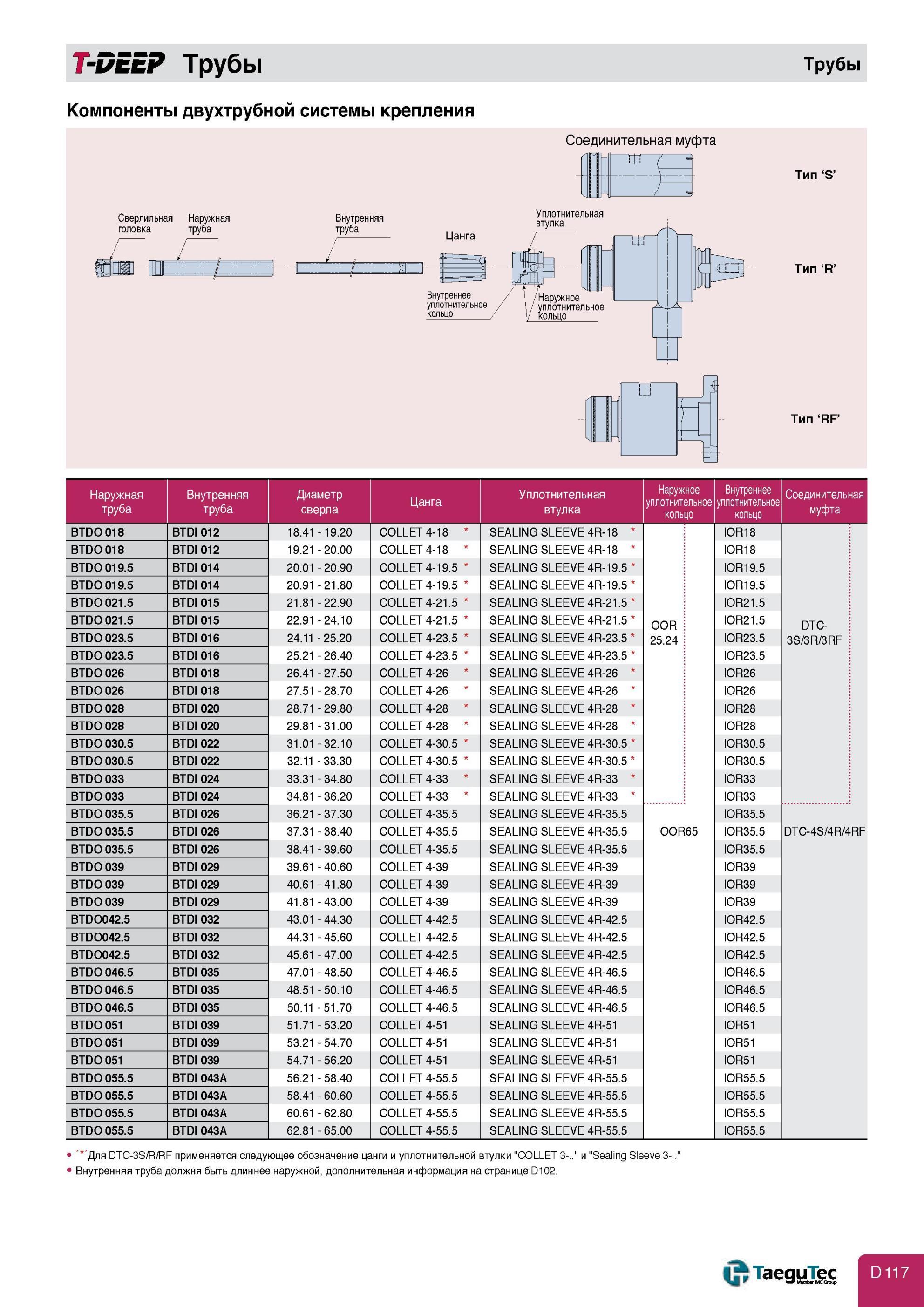

439 Каталог TAEGUTEC 2013 Режущий инструмент и инструментальная оснастка Стр.D117
Обработка глубоких отверстий Система инструмента Taegutec T-DEEP Трубы Компоненты двухтрубной системы крепления Соединительная муфта Цанга Уплотнительная Обработка глубоких отверстий Система инструмента Taegutec T-DEEP Трубы Компоненты двухтрубной системы крепления Соединительная муфта Цанга Уплотнительная втулка T-DEEP Трубы Трубы Компоненты двухтрубной системы крепления Соединительная муфта Тип ‘S’ Тип ‘R’ Тип ‘RF’ Наружная труба Внутренняя труба Диаметр сверла Цанга Уплотнительная втулка Наружное уплотнительное кольцо Внутреннее кольцо Соединительная муфта BTDO 018 BTDI 012 18.41 - 19.20 COLLET 4-18 SEALING SLEEVE 4R-18 IOR18 BTDO 018 BTDI 012 19.21 - 20.00 COLLET 4-18 SEALING SLEEVE 4R-18 IOR18 BTDO 019.5 BTDI 014 20.01 - 20.90 COLLET 4-19.5 SEALING SLEEVE 4R-19.5 IOR19.5 BTDO 019.5 BTDI 014 20.91 - 21.80 COLLET 4-19.5 SEALING SLEEVE 4R-19.5 IOR19.5 BTDO 021.5 BTDI 015 21.81 - 22.90 COLLET 4-21.5 SEALING SLEEVE 4R-21.5 IOR21.5 BTDO 021.5 BTDI 015 22.91 - 24.10 COLLET 4-21.5 SEALING SLEEVE 4R-21.5 OOR IOR21.5 DTC- BTDO 023.5 BTDI 016 24.11 - 25.20 COLLET 4-23.5 SEALING SLEEVE 4R-23.5 25.24 IOR23.5 3S/3R/3RF BTDO 023.5 BTDI 016 25.21 - 26.40 COLLET 4-23.5 SEALING SLEEVE 4R-23.5 IOR23.5 BTDO 026 BTDI 018 26.41 - 27.50 COLLET 4-26 SEALING SLEEVE 4R-26 IOR26 BTDO 026 BTDI 018 27.51 - 28.70 COLLET 4-26 SEALING SLEEVE 4R-26 IOR26 BTDO 028 BTDI 020 28.71 - 29.80 COLLET 4-28 SEALING SLEEVE 4R-28 IOR28 BTDO 028 BTDI 020 29.81 - 31.00 COLLET 4-28 SEALING SLEEVE 4R-28 IOR28 BTDO 030.5 BTDI 022 31.01 - 32.10 COLLET 4-30.5 SEALING SLEEVE 4R-30.5 IOR30.5 BTDO 030.5 BTDI 022 32.11 - 33.30 COLLET 4-30.5 SEALING SLEEVE 4R-30.5 IOR30.5 BTDO 033 BTDI 024 33.31 - 34.80 COLLET 4-33 SEALING SLEEVE 4R-33 IOR33 BTDO 033 BTDI 024 34.81 - 36.20 COLLET 4-33 SEALING SLEEVE 4R-33 IOR33 BTDO 035.5 BTDI 026 36.21 - 37.30 COLLET 4-35.5 SEALING SLEEVE 4R-35.5 IOR35.5 BTDO 035.5 BTDI 026 37.31 - 38.40 COLLET 4-35.5 SEALING SLEEVE 4R-35.5 OOR65 IOR35.5 DTC-4S/4R/4RF BTDO 035.5 BTDI 026 38.41 - 39.60 COLLET 4-35.5 SEALING SLEEVE 4R-35.5 IOR35.5 BTDO 039 BTDI 029 39.61 - 40.60 COLLET 4-39 SEALING SLEEVE 4R-39 IOR39 BTDO 039 BTDI 029 40.61 - 41.80 COLLET 4-39 SEALING SLEEVE 4R-39 IOR39 BTDO 039 BTDI 029 41.81 - 43.00 COLLET 4-39 SEALING SLEEVE 4R-39 IOR39 BTD0042.5 BTDI 032 43.01 - 44.30 COLLET 4-42.5 SEALING SLEEVE 4R-42.5 IOR42.5 BTD0042.5 BTDI 032 44.31 - 45.60 COLLET 4-42.5 SEALING SLEEVE 4R-42.5 IOR42.5 BTD0042.5 BTDI 032 45.61 - 47.00 COLLET 4-42.5 SEALING SLEEVE 4R-42.5 IOR42.5 BTDO 046.5 BTDI 035 47.01 - 48.50 COLLET 4-46.5 SEALING SLEEVE 4R-46.5 IOR46.5 BTDO 046.5 BTDI 035 48.51 - 50.10 COLLET 4-46.5 SEALING SLEEVE 4R-46.5 IOR46.5 BTDO 046.5 BTDI 035 50.11 - 51.70 COLLET 4-46.5 SEALING SLEEVE 4R-46.5 IOR46.5 BTDO 051 BTDI 039 51.71 - 53.20 COLLET 4-51 SEALING SLEEVE 4R-51 IOR51 BTDO 051 BTDI 039 53.21 - 54.70 COLLET 4-51 SEALING SLEEVE 4R-51 IOR51 BTDO 051 BTDI 039 54.71 - 56.20 COLLET 4-51 SEALING SLEEVE 4R-51 IOR51 BTDO 055.5 BTDI 043A 56.21 - 58.40 COLLET 4-55.5 SEALING SLEEVE 4R-55.5 IOR55.5 BTDO 055.5 BTDI 043A 58.41 - 60.60 COLLET 4-55.5 SEALING SLEEVE 4R-55.5 IOR55.5 BTDO 055.5 BTDI 043A 60.61 - 62.80 COLLET 4-55.5 SEALING SLEEVE 4R-55.5 IOR55.5 BTDO 055.5 BTDI 043A 62.81 - 65.00 COLLET 4-55.5 SEALING SLEEVE 4R-55.5 IOR55.5 'Для DTC-3S/R/RF применяется следующее обозначение цанги и уплотнительной втулки "COLLET 3-.." и "Sealing Sleeve 3-. 1 Внутренняя труба должня быть длиннее наружной, дополнительная информация на странице D102. TaeguTec Сверлильная головка Наружная труба Внутренняя труба Цанга Уплотнительная втулка Внутреннее уплотнительное кольцо/ /Наружное уплотнительное / кольцо
