Обработка отверстий Система глубокого сверления T-DEEP Руководство Taegutec по использованию Рекомендуемая подача и давление СОЖ Рекомендуемая мощность и

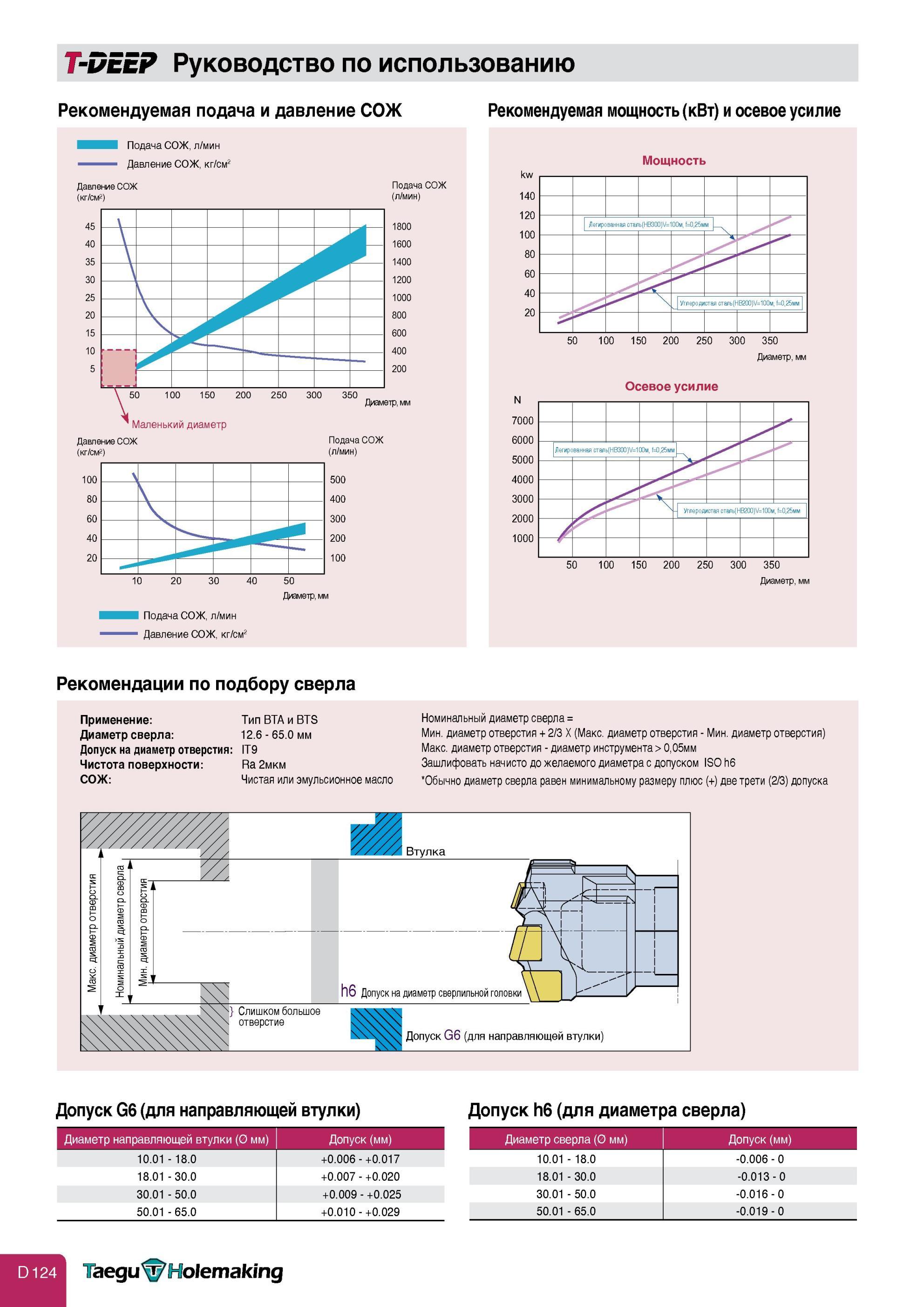

Обработка отверстий Система глубокого сверления T-DEEP Руководство Taegutec по использованию Рекомендуемая подача и давление СОЖ Рекомендуемая мощность и осевое уси T-DEEP Руководство по использованию Рекомендуемая подача и давление СоЖ Рекомендуемая мощность (кВт) и осевое усилие Подача СОЖ, л/мин Давление СОЖ, кг/см2 Давление СОЖ (кг/см2) Подача СОЖ (л/мин) Давление СОЖ (кг/см2) Подача СОЖ (л/мин) 500 400 000 200 100 Диаметм, мм Подача СОЖ, л/мин Давление СОЖ, кг/см2 Мощность N 7000 6000 5000 4000 3000 2000 1000 50 100 150 200 250 300 350 Диаметр, мм осевое усилие 50 100 150 200 250 300 350 Диаметр, мм Рекомендации по подбору сверла Применение Тип BTA и BTS Номинальный диаметр сверла = диаметр сверла 12.6 - 65.0 мм Мин. диаметр отверстия + 2/3 X (Макс. диаметр отверстия - Мин. диаметр отверстия) Допуск на диаметр отверстия IT9 Макс. диаметр отверстия - диаметр инструмента 0,05мм Чистота поверхности Ra 2мкм Зашлифовать начисто до желаемого диаметра с допуском ISO h6 СоЖ Чистая или эмульсионное масло ’Обычно диаметр сверла равен минимальному размеру плюс (+) две трети (2/3) допуска Допуск G6 (для направляющей втулки) Допуск h 6 (для диаметра сверла) Диаметр направляющей втулки (0 мм) Допуск (мм) 1 1 Диаметр сверла (0 мм) Допуск (мм) 10.01 - 18.0 +0.006 - +0.017 10.01 - 18.0 -0.006 - 0 18.01 - 30.0 +0.007 - +0.020 18.01 - 30.0 -0.013 - 0 30.01 - 50.0 +0.009 - +0.025 30.01 - 50.0 -0.016 - 0 50.01 - 65.0 +0.010 - +0.029 50.01 - 65.0 -0.019 - 0 aegufrf olemaking Маленький диаметр Втулка h6 Допуск на диаметр сверлильной головки - Допуск G6 (для направляющей втулки) Слишком большое отверстие Макс. диаметр отверстия Номинальный диаметр сверла Мин. диаметр отверстия F-1
