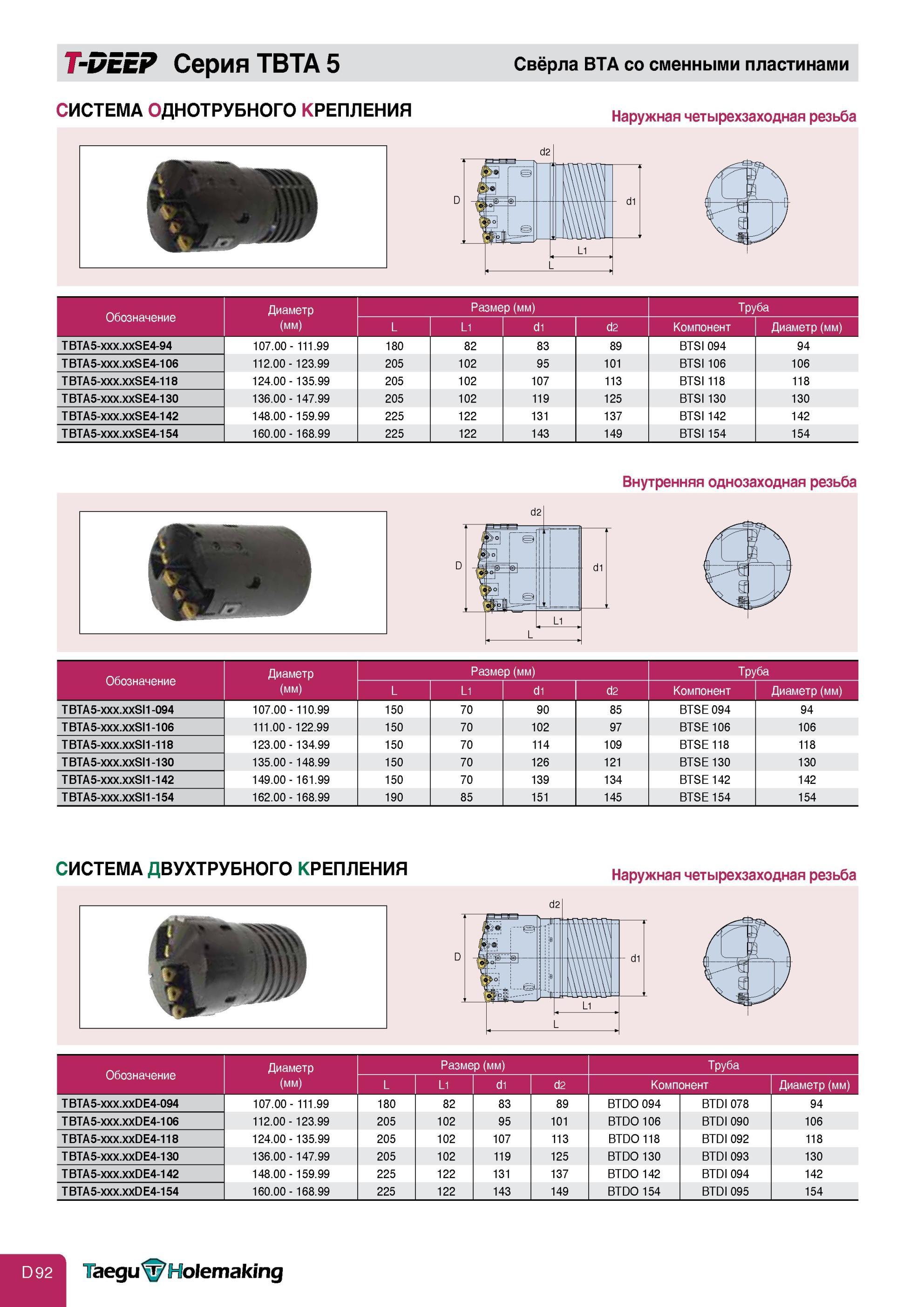

414 Каталог TAEGUTEC 2013 Режущий инструмент и инструментальная оснастка Стр.D92 |
|||||
Обработка отверстий Головки Taegutec T-DEEP Серия TBTA 5 Система однотрубного и двухтрубного крепления со сменными режущими твердосплавными пластинами ОбоОбработка отверстий Головки Taegutec T-DEEP Серия TBTA 5 Система однотрубного и двухтрубного крепления со сменными режущими твердосплавными пластинами Обозначение Т-DEEP Серия TBTA 5 Свёрла ВТА со сменными пластинами СИСТЕМА ОДНОТРУБНОГО КРЕПЛЕНИЯ Наружная четырехзаходная резьба 5 / Обозначение TBTA5-xxx.xxSE4-94 Т BTA5-xxx.xxS Е4-106 Т BTA5-XXX.XXSE4-118 TBTA5-XXX.XXSE4-130 TBTA5-XXX.XXSE4-142 TBTA5-XXX.XXSE4-154 Диаметр Размер (мм) Труба (мм) L L1 d1 d2 Компонент Диаметр (мм) 107.00- 111.99 180 82 83 89 BTSI094 94 112.00- 123.99 205 102 95 101 BTSI106 106 124.00- 135.99 205 102 107 113 BTSI 118 118 136.00- 147.99 205 102 119 125 BTSI130 130 148.00- 159.99 225 122 131 137 BTSI142 142 160.00- 168.99 225 122 143 149 BTSI154 154 Внутренняя однозаходная резьба Обозначение Диаметр Размер (мм) (мм) L L1 d1 d2 Компонент Диаметр (мм) TBTA5-xxx.xxSI1-094 107.00 - 110.99 150 70 90 85 BTSE 094 94 TBTA5-xxx.xxSI1-106 111.00 - 122.99 150 70 102 97 BTSE 106 106 TBTA5-xxx.xxSI1-118 123.00 - 134.99 150 70 114 109 BTSE 118 118 TBTA5-xxx.xxSI1-130 135.00 - 148.99 150 70 126 121 BTSE 130 130 TBTA5-xxx.xxSI1-142 149.00 - 161.99 150 70 139 134 BTSE 142 142 TBTA5-xxx.xxSI1-154 162.00 - 168.99 190 85 151 145 BTSE 154 154 СИСТЕМА ДВУХТРУБНОГО КРЕПЛЕНИЯ Наружная четырехзаходная резьба Обозначение Диаметр (мм) L Размер (мм) L1 d1 d2 Комп Труба онент Диаметр (мм) TBTA5-xxx.xxDE4-094 107.00- 111.99 180 82 83 89 BTDO 094 BTDI 078 94 TBTA5-xxx.xxDE4-106 112.00- 123.99 205 102 95 101 BTDO 106 BTDI 090 106 Т BTA5-xxx.xxDE4-118 124.00- 135.99 205 102 107 113 BTDO 118 BTDI 092 118 TBTA5-xxx.xxDE4-130 136.00 - 147.99 205 102 119 125 BTDO 130 BTDI 093 130 TBTA5-xxx.xxDE4-142 148.00 - 159.99 225 122 131 137 BTDO 142 BTDI 094 142 TBTA5-xxx.xxDE4-154 160.00 - 168.99 225 122 143 149 BTDO 154 BTDI 095 154 Taegu&Holemaking Труба |
|||||
