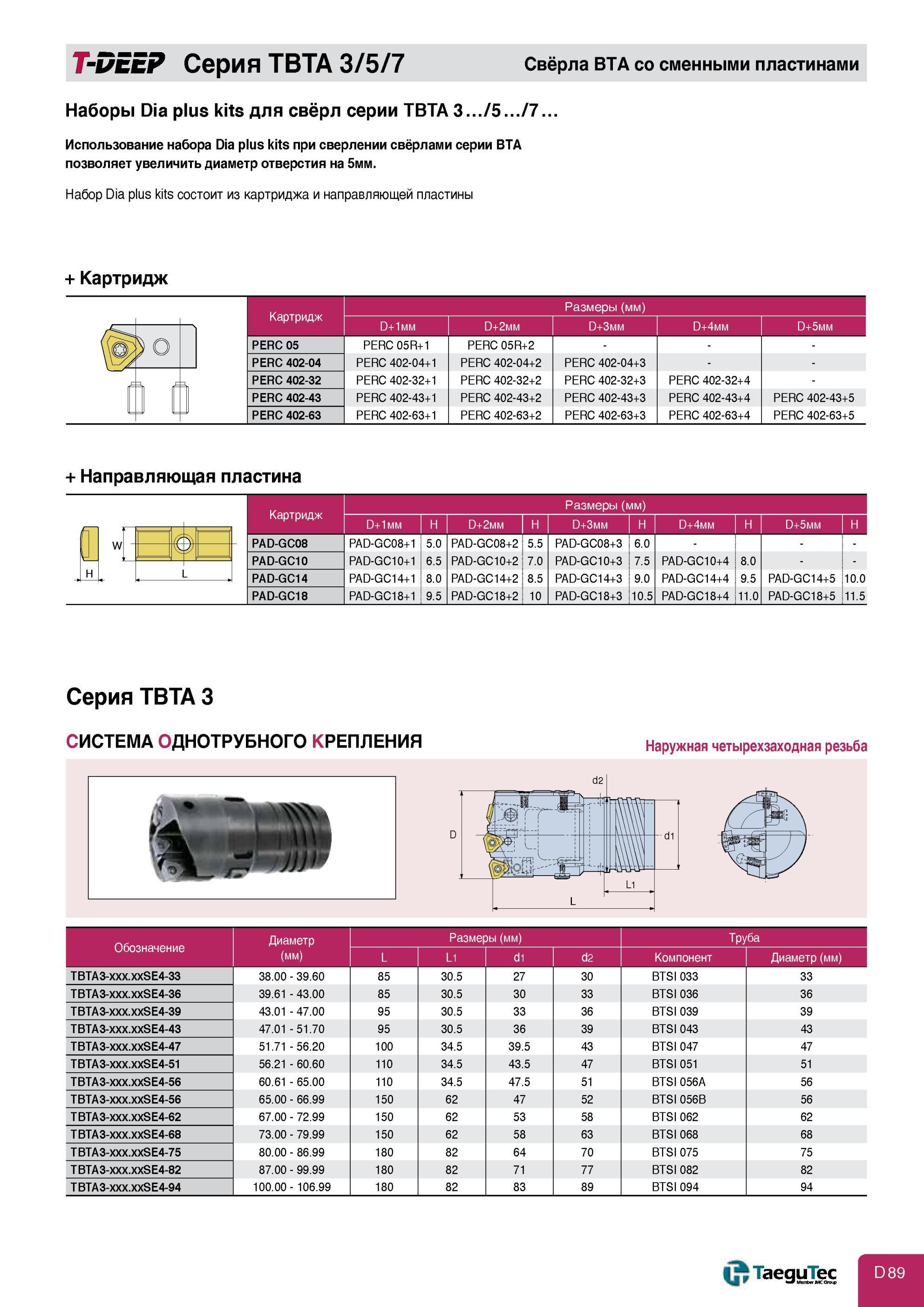

411 Каталог TAEGUTEC 2013 Режущий инструмент и инструментальная оснастка Стр.D89 |
|||||
Обработка отверстий Головки Taegutec T-DEEP Серия TBTA 3 Система однотрубного крепления Наружная четырехзаходная резьба Направляющая пластина Картридж T-DОбработка отверстий Головки Taegutec T-DEEP Серия TBTA 3 Система однотрубного крепления Наружная четырехзаходная резьба Направляющая пластина Картридж T-DEEP Серия TBTA 3/5/7 Свёрла ВТА со сменными пластинами Наборы Dia plus kits для свёрл серии TBTA 3/5/7 Использование набора Dia plus kits при сверлении свёрлами серии ВТА позволяет увеличить диаметр отверстия на 5мм. Набор Dia plus kits состоит из картриджа и направляющей пластины + Картридж Картридж Размеры (мм) D+1mm D+2mm D+Змм D+4mm D+5mm PERC 05 PERC 05R+1 PERC 05R+2 - PERC 402-04 PERC 402-04+1 PERC 402-32+1 PERC 402-04+2 PERC 402-32+2 PERC 402-04+3 PERC 402-32+3 PERC 402-32+4 - PERC 402-32 PERC 402-43 PERC 402-43+1 PERC 402-63+1 PERC 402-43+2 PERC 402-63+2 PERC 402-43+3 PERC 402-63+3 PERC 402-43+4 PERC 402-63+4 PERC 402-43+5 PERC 402-63+5 PERC 402-63 + Направляющая пластина f L Картридж Размеры (мм) D+1mm H D+2mm H D+3mm H D+4mm H D+5mm H PAD-GC08 PAD-GC08+1 5.0 PAD-GC08+2 5.5 PAD-GC08+3 6.0 - PAD-GC10 PAD-GC10+1 PAD-GC14+1 .5.0 cd со PAD-GC10+2 PAD-GC14+2 .0.5 гсо PAD-GC10+3 PAD-GC14+3 .5.0 l< PAD-GC10+4 PAD-GC14+4 8.0 9.5 PAD-GC14+5 10.0 PAD-GC14 PAD-GC18 PAD-GC18+1 9.5 PAD-GC18+2 10 PAD-GC18+3 10.5 PAD-GC18+4 11.0 PAD-GC18+5 11.5 Серия TBTA 3 СИСТЕМА ОДНОТРУБНОГО КРЕПЛЕНИЯ Наружная четырехзаходная резьба Обозначение Диаметр (мм) L Размеры (мм) L1 d1 d2 Труба Компонент Диаметр (мм) TBTA3-xxx.xxSE4-33 38.00 - 39.60 85 30.5 27 30 BTSI033 33 TBTA3-xxx.xxSE4-36 39.61 - 43.00 85 30.5 30 33 BTSI036 36 TBTA3-xxx.xxSE4-39 43.01 - 47.00 95 30.5 33 36 BTSI039 39 TBTA3-xxx.xxSE4-43 47.01 - 51.70 95 30.5 36 39 BTSI 043 43 TBTA3-xxx.xxSE4-47 51.71 - 56.20 100 34.5 39.5 43 BTSI 047 41 TBTA3-xxx.xxSE4-51 56.21 - 60.60 110 34.5 43.5 47 BTSI 051 51 TBTA3-xxx.xxSE4-56 60.61 - 65.00 110 34.5 47.5 51 BTSI056A 56 TBTA3-xxx.xxSE4-56 65.00 - 66.99 150 62 47 52 BTSI056B 56 TBTA3-xxx.xxSE4-62 67.00 - 72.99 150 62 53 58 BTSI062 62 TBTA3-xxx.xxSE4-68 73.00 - 79.99 150 62 58 63 BTSI068 68 TBTA3-xxx.xxSE4-75 80.00 - 86.99 180 82 64 70 BTSI075 75 TBTA3-xxx.xxSE4-82 87.00 - 99.99 180 82 71 77 BTSI082 82 TBTA3-xxx.xxSE4-94 100.00 - 106.99 180 82 83 89 BTSI094 94 C TaequTec MentxrМССЗлхф H |
|||||
