TAEGUTEC | Каталог TAEGUTEC 2013 Инструмент и оснастка (Всего 952 стр.) |
|||||
|

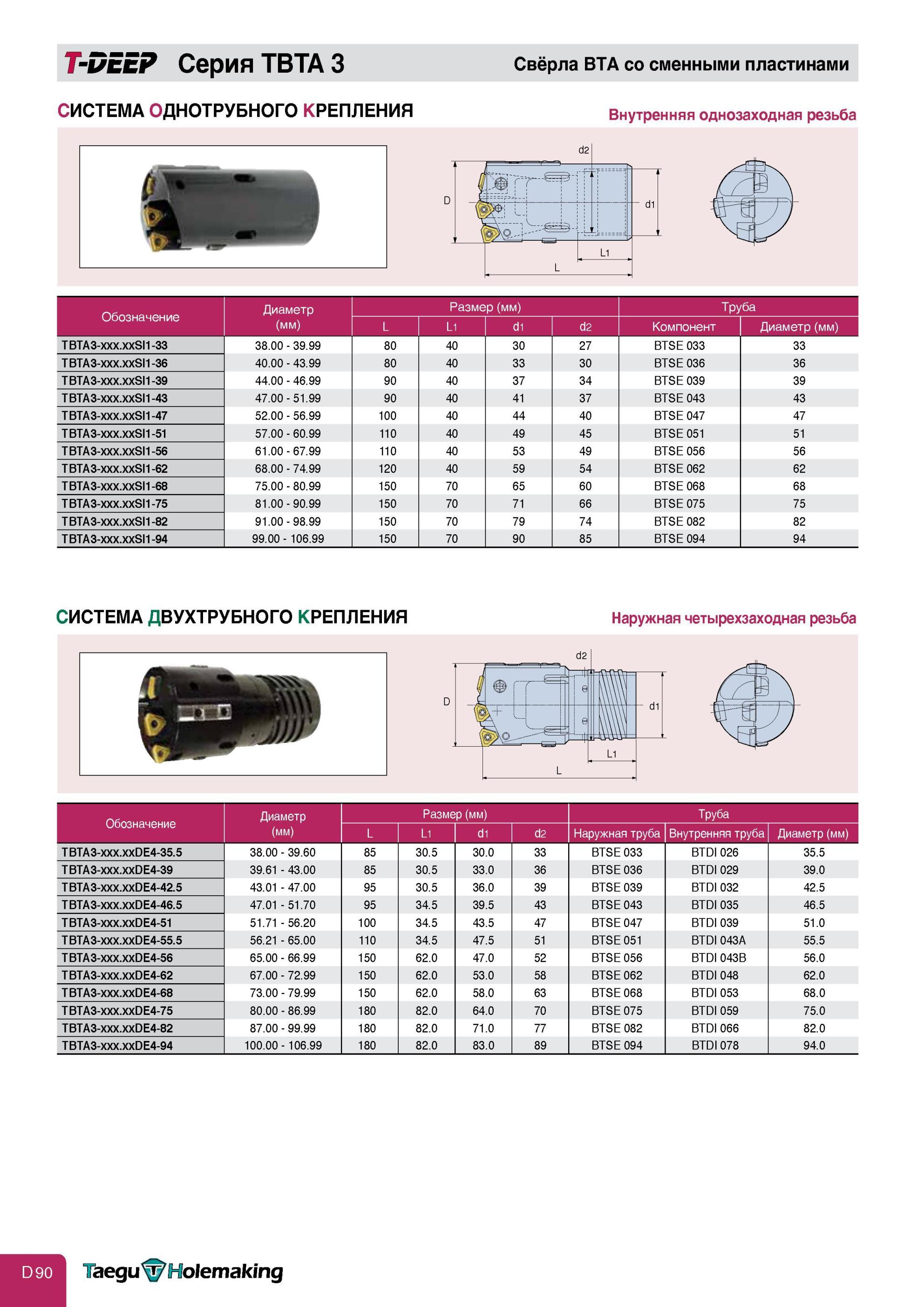

412 Каталог TAEGUTEC 2013 Режущий инструмент и инструментальная оснастка Стр.D90 |
|||||
Обработка отверстий Головки Taegutec T-DEEP Серия TBTA 3 Система однотрубного и двухтрубного крепления Внутренняя однозаходная Наружная четырехзаходная реОбработка отверстий Головки Taegutec T-DEEP Серия TBTA 3 Система однотрубного и двухтрубного крепления Внутренняя однозаходная Наружная четырехзаходная резьба T-DEEP Серия TBTA 3 Свёрла ВТА со сменными пластинами система однотрубного крепления Внутренняя однозаходная резьба Обозначение Диаметр (мм) L Размер (мм) L1 d1 d2 Труба Компонент Диаметр (мм) TBTA3-xxx.xxSI1-33 38.00 - 39.99 80 40 30 27 BTSE 033 33 TBTA3-xxx.xxSI1-36 40.00 - 43.99 80 40 33 30 BTSE 036 36 TBTA3-xxx.xxSI1-39 44.00 - 46.99 90 40 37 34 BTSE 039 39 TBTA3-xxx.xxSI1-43 47.00 - 51.99 90 40 41 37 BTSE 043 43 TBTA3-xxx.xxSI1-47 52.00 - 56.99 100 40 44 40 BTSE 047 47 TBTA3-xxx.xxSI1-51 57.00 - 60.99 110 40 49 45 BTSE 051 51 TBTA3-xxx.xxSI1-56 61.00 - 67.99 110 40 53 49 BTSE 056 56 TBTA3-xxx.xxSI1-62 68.00 - 74.99 120 40 59 54 BTSE 062 62 TBTA3-xxx.xxSI1-68 75.00 - 80.99 150 70 65 60 BTSE 068 68 TBTA3-xxx.xxSI1-75 81.00 - 90.99 150 70 71 66 BTSE 075 75 TBTA3-xxx.xxSI1-82 91.00 - 98.99 150 70 79 74 BTSE 082 82 TBTA3-xxx.xxSI1-94 99.00 - 106.99 150 70 90 85 BTSE 094 94 СИСТЕМА ДВУХТРУБНОГО КРЕПЛЕНИЯ i Г" ГГ ’шшшмм W Наружная четырехзаходная резьба Обозначение Диаметр (мм) L Размер (мм) L1 d1 d2 Наружная труба Труба Внутренняя труба Диаметр (мм) TBTA3-xxx.xxDE4-35.5 38.00 - 39.60 85 30.5 30.0 33 BTSE 033 BTDI 026 35.5 TBTA3-xxx.xxDE4-39 39.61 - 43.00 85 30.5 33.0 36 BTSE 036 BTDI 029 39.0 TBTA3-xxx.xxDE4-42.5 43.01 - 47.00 95 30.5 36.0 39 BTSE 039 BTDI 032 42.5 TBTA3-xxx.xxDE4-46.5 47.01 - 51.70 95 34.5 39.5 43 BTSE 043 BTDI 035 46.5 TBTA3-xxx.xxDE4-51 51.71 - 56.20 100 34.5 43.5 47 BTSE 047 BTDI 039 51.0 TBTA3-xxx.xxDE4-55.5 56.21 - 65.00 110 34.5 47.5 51 BTSE 051 BTDI 043A 55.5 TBTA3-xxx.xxDE4-56 65.00 - 66.99 150 62.0 47.0 52 BTSE 056 BTDI 043B 56.0 TBT A3-xxx.xxDE4-62 67.00 - 72.99 150 62.0 53.0 58 BTSE 062 BTDI 048 62.0 TBT A3-xxx.xxDE4-68 73.00 - 79.99 150 62.0 58.0 63 BTSE 068 BTDI 053 68.0 TBTA3-xxx.xxDE4-75 80.00 - 86.99 180 82.0 64.0 70 BTSE 075 BTDI 059 75.0 TBT A3-xxx.xxDE4-82 87.00 - 99.99 180 82.0 71.0 77 BTSE 082 BTDI 066 82.0 TBTA3-xxx.xxDE4-94 100.00 - 106.99 180 82.0 83.0 89 BTSE 094 BTDI 078 94.0 Taegu&Holemaking |
|||||
