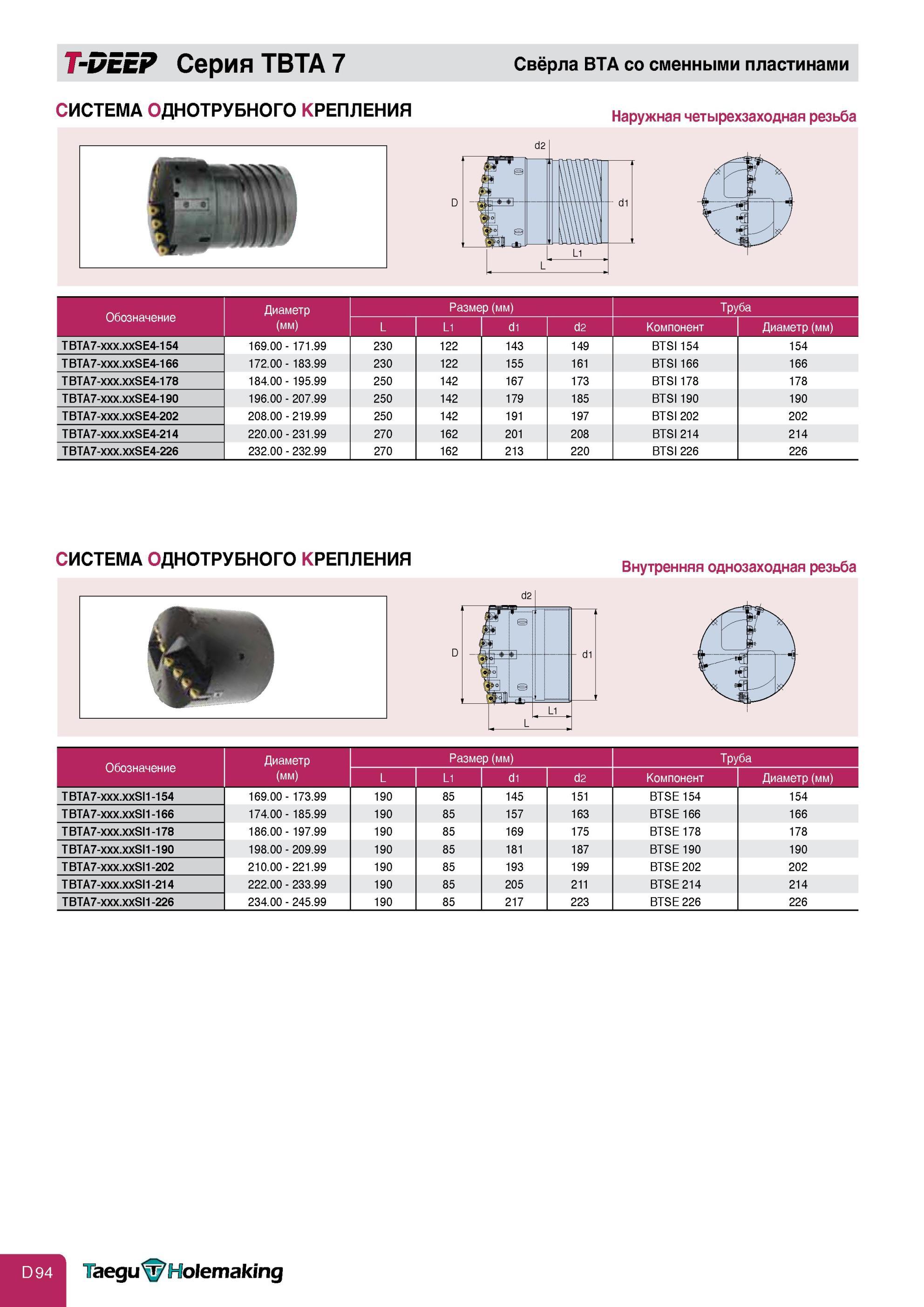

416 Каталог TAEGUTEC 2013 Режущий инструмент и инструментальная оснастка Стр.D94 |
|||||
Обработка отверстий Головки Taegutec T-DEEP Серия TBTA 7 Система однотрубного крепления со сменными режущими твердосплавными пластинами Обозначение четыреОбработка отверстий Головки Taegutec T-DEEP Серия TBTA 7 Система однотрубного крепления со сменными режущими твердосплавными пластинами Обозначение четырехзаходная T-DEEP Серия TBTA 7 Свёрла ВТА со сменными пластинами СИСТЕМА ОДНОТРУБНОГО КРЕПЛЕНИЯ Наружная четырехзаходная резьба Обозначение Диаметр Размер (мм) Труба (мм) L L1 d1 d2 Компонент Диаметр (мм) TBTA7-xxx.xxSE4-154 169.00 - 171.99 230 122 143 149 BTSI 154 154 TBTA7-xxx.xxSE4-166 172.00 - 183.99 230 122 155 161 BTSI 166 166 TBTA7-xxx.xxSE4-178 184.00 - 195.99 250 142 167 173 BTSI 178 178 TBTA7-xxx.xxSE4-190 196.00 - 207.99 250 142 179 185 BTSI 190 190 TBTA7-xxx.xxSE4-202 208.00 - 219.99 250 142 191 197 BTSI 202 202 TBTA7-xxx.xxSE4-214 220.00 - 231.99 270 162 201 208 BTSI 214 214 TBTA7-xxx.xxSE4-226 232.00 - 232.99 270 162 213 220 BTSI226 226 СИСТЕМА ОДНОТРУБНОГО КРЕПЛЕНИЯ Внутренняя однозаходная резьба Обозначение Диаметр Размер (мм) Труба (мм) L L1 d1 d2 Компонент Диаметр (мм) TBTA7-xxx.xxSI1-154 169.00 - 173.99 190 85 145 151 BTSE 154 154 TBTA7-xxx.xxSI1-166 174.00 - 185.99 190 85 157 163 BTSE 166 166 TBTA7-xxx.xxSI1-178 186.00 - 197.99 190 85 169 175 BTSE 178 178 TBTA7-xxx.xxSI1-190 198.00 - 209.99 190 85 181 187 BTSE 190 190 TBTA7-xxx.xxSI1-202 210.00 - 221.99 190 85 193 199 BTSE 202 202 TBTA7-xxx.xxSI1-214 222.00 - 233.99 190 85 205 211 BTSE 214 214 TBTA7-xxx.xxSI1-226 234.00 - 245.99 190 85 217 223 BTSE 226 226 Taegu&Holemaking |
|||||
