Обработка отверстий Головки Taegutec T-DEEP Серия ТВТА-А Система однотрубного крепления Пластины сменные режущие для свёрл Внутренняя однозаходная резьба Каталог TAEGUTEC 2013 Инструмент и оснастка Стр. D96 0418 Lab2u

Обновлено 2020-04-11 06:58:52

Режущий инструмент, инструментальная оснастка и приспособления / Cutting tools, tooling system and workholding TAEGUTEC \| Каталог TAEGUTEC 2013 Инструмент и оснастка (Всего 952 стр.)

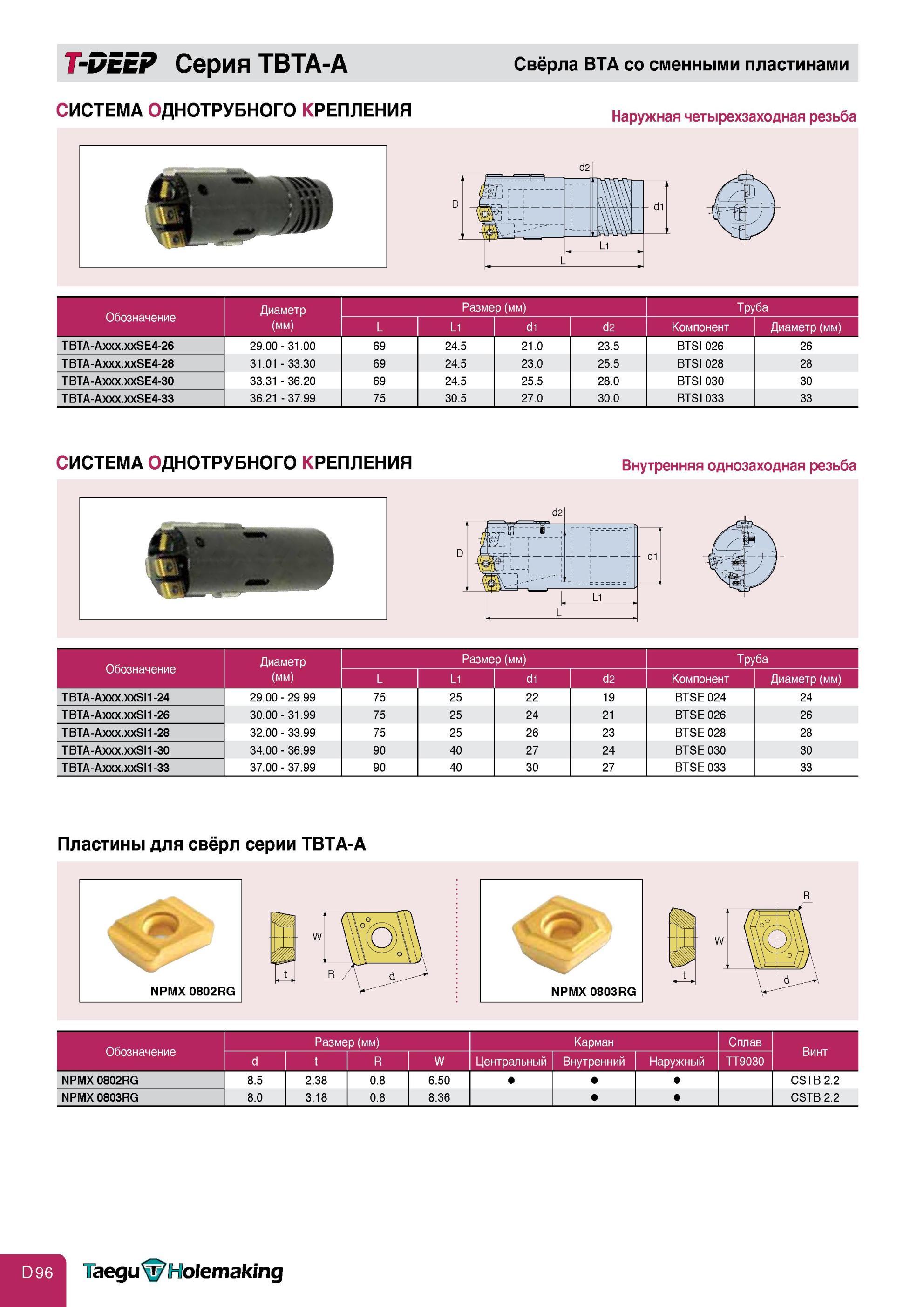

418 Каталог TAEGUTEC 2013 Режущий инструмент и инструментальная оснастка Стр.D96
Обработка отверстий Головки Taegutec T-DEEP Серия ТВТА-А Система однотрубного крепления Пластины сменные режущие для свёрл Внутренняя однозаходная резьба Обработка отверстий Головки Taegutec T-DEEP Серия ТВТА-А Система однотрубного крепления Пластины сменные режущие для свёрл Внутренняя однозаходная резьба Наружная T-DEEP Серия ТВТА-А Свёрла BTA со сменными пластинами СИСТЕМА ОДНОТРУБНОГО КРЕПЛЕНИЯ Наружная четырехзаходная резьба Обозначение Диаметр (мм) Размер (мм) L L1 di d2 Труба Компонент Диаметр (мм) TBTA-Axxx.xxSE4-26 29.00- 31.00 69 24.5 21.0 23.5 BTSI026 26 TBTA-Axxx.xxSE4-28 31.01 - 33.30 69 24.5 23.0 25.5 BTSI028 28 TBTA-Axxx.xxSE4-30 33.31 - 36.20 69 24.5 25.5 28.0 BTSI030 30 T ВТ A-Axxx.xxS E4-33 36.21 - 37.99 75 30.5 27.0 30.0 BTSI033 33 СИСТЕМА ОДНОТРУБНОГО КРЕПЛЕНИЯ Внутренняя однозаходная резьба Диаметр Размер (мм) Труба (мм) L L1 di d2 Компонент Диаметр (мм) TBTA-Axxx.xxSM-24 29.00 - 29.99 75 25 22 19 BTSE 024 24 TBTA-Axxx.xxSM-26 30.00- 31.99 75 25 24 21 BTSE 026 26 TBTA-Axxx.xxSM-28 32.00 - 33.99 75 25 26 23 BTSE 028 28 TBTA-Axxx.xxSM-30 34.00 - 36.99 90 40 27 24 BTSE 030 30 TBTA-Axxx.xxSM-33 37.00 - 37.99 90 40 30 27 BTSE 033 33 Пластины для свёрл серии ТВТА-А W R Обозначение Размер (мм) Карман Сплав Винт d t R W Центральный Внутренний Наружный TT9030 NPMX 0802RG 8.5 2.38 0.8 6.50 CSTB 2.2 NPMX 0803RG 8.0 3.18 0.8 8.36 CSTB 2.2 aegu ri olemaking NPMX 0802RG NPMX 0803 RG
