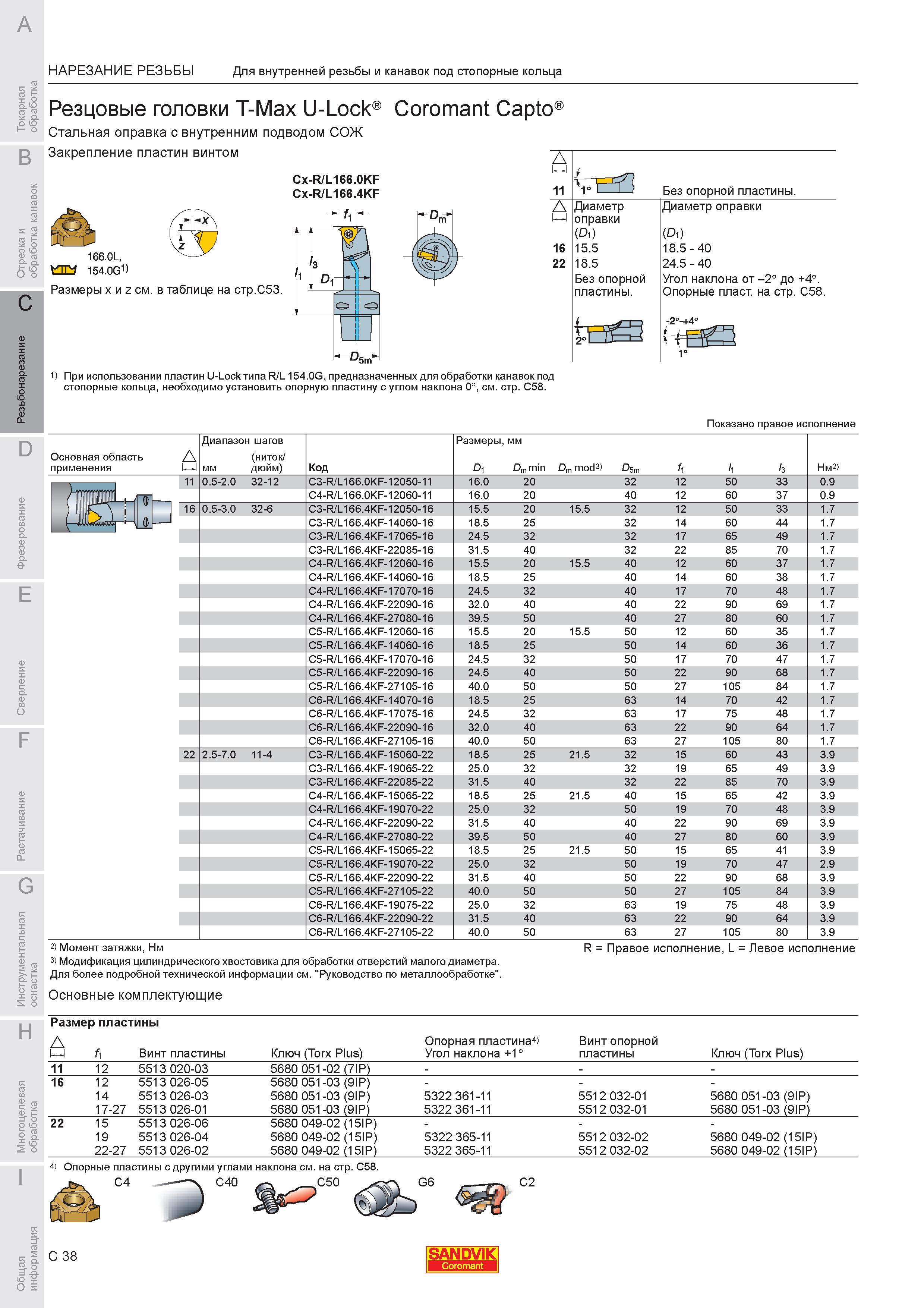

НАРЕЗАНИЕ РЕЗЬБЫ Для внутренней резьбы и канавок под стопорные кольца Резцовые головки Sandvik T-Max U-Lock Coromant Capto Стальная оправка с внутрен

НАРЕЗАНИЕ РЕЗЬБЫ Для внутренней резьбы и канавок под стопорные кольца Резцовые головки Sandvik T-Max U-Lock Coromant Capto Стальная оправка с внутренним подводом СОЖ Закрепление пластин винтом CX-R/L166.0KF CX-R/L166.4KF 166.0L К М 154.0G1) Размеры x и z см. в таблице на стр.05Э. При использовании пластин U-Lock типа R/L 154.0G предназначенных для обработки канавок под стопорные кольца необходимо установить опорную пластину с углом наклона 0 см. стр. C58. kJ 11 Без опорной пластины. Диаметр Диаметр оправки kJ оправки (Di) (Di) 16 15.5 18.5 40 22 18.5 24.5 40 Без опорной Угол наклона от -2 до +4. пластины. Опорные пласт на стр. C58. 4-i ге -2-+4 lt3 1 и 1 Показано правое исполнение Основная область применения Диапазон шагов (ниток мм дюйм) Код Размеры Di Dm min Dm mod3) D5m Нм 0.5-2.0 32-12 C3-R/L166.0KF- C4-R/L166.0KF- 12050-11 12060-11 16.0 16.0 20 20 32 40 12 12 50 60 33 37 0.9 0.9 16 0.5-3.0 32-6 C3-R/L166.4KF-12050-16 15.5 20 15.5 32 12 50 33 C3-R/L166.4KF-14060-16 18.5 25 32 14 60 44 C3-R/L166.4KF-17065-16 24.5 32 32 17 65 49 C3-R/L166.4KF-22085-16 31.5 40 32 22 85 70 C4-R/L166.4KF-12060-16 15.5 20 15.5 40 12 60 37 C4-R/L166.4KF-14060-16 18.5 25 40 14 60 38 C4-R/L166.4KF-17070-16 24.5 32 40 17 70 48 C4-R/L166.4KF-22090-16 32.0 40 40 22 90 69 C4-R/L166.4KF-27080-16 39.5 50 40 27 80 60 C5-R/L166.4KF-12060-16 15.5 20 15.5 50 12 60 35 C5-R/L166.4KF-14060-16 18.5 25 50 14 60 36 C5-R/L166.4KF-17070-16 24.5 32 50 17 70 47 C5-R/L166.4KF-22090-16 24.5 40 50 22 90 68 C5-R/L166.4KF-27105-16 40.0 50 50 27 105 84 C6-R/L166.4KF-14070-16 18.5 25 63 14 70 42 C6-R/L166.4KF-17075-16 24.5 32 63 17 75 48 C6-R/L166.4KF-22090-16 32.0 40 63 22 90 64 C6-R/L166.4KF-27105-16 40.0 50 63 27 105 80 22 2.5-7.0 11-4 C3-R/L166.4KF-15060-22 18.5 25 21.5 32 15 60 43 3.9 C3-R/L166.4KF-19065-22 25.0 32 32 19 65 49 3.9 C3-R/L166.4KF-22085-22 31.5 40 32 22 85 70 3.9 C4-R/L166.4KF-15065-22 18.5 25 21.5 40 15 65 42 3.9 C4-R/L166.4KF-19070-22 25.0 32 50 19 70 48 3.9 C4-R/L166.4KF-22090-22 31.5 40 40 22 90 69 3.9 C4-R/L166.4KF-27080-22 39.5 50 40 27 80 60 3.9 C5-R/L166.4KF-15065-22 18.5 25 21.5 50 15 65 41 3.9 C5-R/L166.4KF-19070-22 25.0 32 50 19 70 47 2.9 C5-R/L166.4KF-22090-22 31.5 40 50 22 90 68 3.9 C5-R/L166.4KF-27105-22 40.0 50 50 27 105 84 3.9 C6-R/L166.4KF-19075-22 25.0 32 63 19 75 48 3.9 C6-R/L166.4KF-22090-22 31.5 40 63 22 90 64 3.9 C6-R/L166.4KF-27105-22 40.0 50 63 27 105 80 3.9 2) Момент затяжки Нм 3) Модификация цилиндрического хвостовика для обработки отверстий малого диаметра. Для более подробной технической информации см. "Руководство по металлообработке". Основные комплектующие R Правое исполнение L Левое исполнение Размер пластины Опорная пластина4) Винт опорной fi Винт пластины Ключ (Torx Plus) Угол наклона +1 пластины Ключ (Torx Plus) 11 12 551Э 020-0Э 5680 051-02 (7IP) 16 12 551Э 026-05 5680 051-0Э (9IP) 14 551Э 026-0Э 5680 051-0Э (9IP) 5Э22 Э61-11 5512 0Э2-01 5680 051-0Э (9IP) 17-27 551Э 026-01 5680 051-0Э (9IP) 5Э22 Э61-11 5512 0Э2-01 5680 051-0Э (9IP) 22 15 551Э 026-06 5680 049-02 (15IP) 19 551Э 026-04 5680 049-02 (15IP) 5Э22 Э65-11 5512 0Э2-02 5680 049-02 (15IP) 22-27 551Э 026-02 5680 049-02 (15IP) 5Э22 Э65-11 5512 0Э2-02 5680 049-02 (15IP) 4) Опорные пластины с другими углами наклона см. на стр. C58 C4 -V C40 C50 G6 C2 C 38 SANDVIK мм 11
