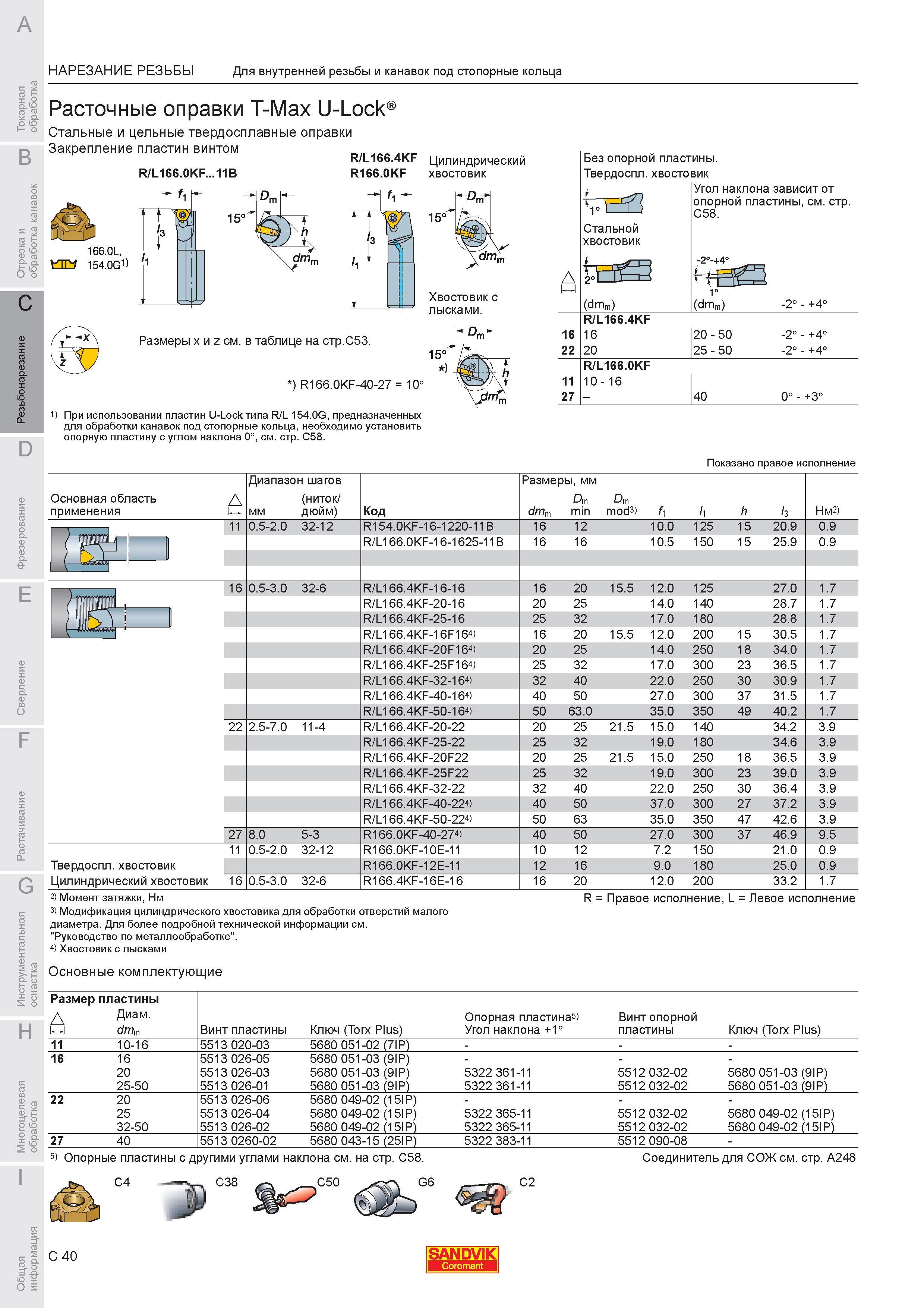

НАРЕЗАНИЕ РЕЗЬБЫ Для внутренней резьбы и канавок под стопорные кольца Расточные оправки Sandvik T-Max U-Lock Стальные и цельные твердосплавные оправк

НАРЕЗАНИЕ РЕЗЬБЫ Для внутренней резьбы и канавок под стопорные кольца Расточные оправки Sandvik T-Max U-Lock Стальные и цельные твердосплавные оправки Закрепление пластин винтом R/L166.0KF...11B НО R/L166.4KF R166.0KF 166.0L К М 154.0G1) 15 1 Цилиндрический хвостовик 15 Хвостовик с лысками. Размеры x и z см. в таблице на CTp.C53. ) R166.0KF-40-27 10 При использовании пластин U-Lock типа R/L 154.0G предназначенных для обработки канавок под стопорные кольца необходимо установить опорную пластину с углом наклона 0 см. стр. C58. 16 22 11 27 Без опорной пластины. Твердоспл.хвостовик Угол наклона зависит от Стальной хвостовик (dmm) опорной пластины см. стр. C58. -2-+4' 1 (dmm) -2 +4 R/L166.4KF 16 20 20 50 25 50 -2 +4 -2 +4 R/L166.0KF 10 16 40 0 +3 Показано правое исполнение Основная область применения Диапазон шагов (ниток дюйм) Код Размеры мм Dm dmm min Dm mod3) Нм 11 0.5-2.0 32-12 R154.0KF-16-1220-11B 16 12 10.0 125 15 20.9 0.9 R/L166.0KF-16-1625-11B 16 16 10.5 150 15 25.9 0.9 16 0.5-3.0 32-6 R/L166.4KF-16-16 16 20 15.5 12.0 125 27.0 1.7 R/L166.4KF-20-16 20 25 14.0 140 28.7 1.7 R/L166.4KF-25-16 25 32 17.0 180 28.8 1.7 R/L166.4KF-16F164) 16 20 15.5 12.0 200 15 30.5 1.7 R/L166.4KF-20F164) 20 25 14.0 250 18 34.0 1.7 R/L166.4KF-25F164) 25 32 17.0 300 23 36.5 1.7 R/L166.4KF-32-164) 32 40 22.0 250 30 30.9 1.7 R/L166.4KF-40-164) 40 50 27.0 300 37 31.5 1.7 R/L166.4KF-50-164) 50 63.0 35.0 350 49 40.2 1.7 22 2.5-7.0 11-4 R/L166.4KF-20-22 20 25 21.5 15.0 140 34.2 3.9 R/L166.4KF-25-22 25 32 19.0 180 34.6 3.9 R/L166.4KF-20F22 20 25 21.5 15.0 250 18 36.5 3.9 R/L166.4KF-25F22 25 32 19.0 300 23 39.0 3.9 R/L166.4KF-32-22 32 40 22.0 250 30 36.4 3.9 R/L166.4KF-40-224) 40 50 37.0 300 27 37.2 3.9 R/L166.4KF-50-224) 50 63 35.0 350 47 42.6 3.9 27 8.0 5-3 R166.0KF-40-274) 40 50 27.0 300 37 46.9 9.5 11 0.5-2.0 32-12 R166.0KF-10E-11 10 12 7.2 150 21.0 0.9 Твердосплавный хвостовик R166.0KF-12E-11 12 16 9.0 180 25.0 0.9 Цилиндрический хвостовик 16 0.5-3.0 32-6 R166.4KF-16E-16 16 20 12.0 200 33.2 1.7 2) Момент затяжки Нм 3) Модификация цилиндрического хвостовика для обработки отверстий малого диаметра. Для более подробной технической информации см. "Руководство по металлообработке". 4) Хвостовик с лысками Основные комплектующие R Правое исполнение L Левое исполнение Размер пластины Диаметр Опорная пластина5) Винт опорной kJ dmm Винт пластины Ключ (Torx Plus) Угол наклона +1 пластины Ключ (Torx Plus) 11 10-16 5513 020-03 5680 051-02 (7IP) 16 16 5513 026-05 5680 051-03 (9IP) 20 5513 026-03 5680 051-03 (9IP) 5322 361-11 5512 032-02 5680 051-03 (9IP) 25-50 5513 026-01 5680 051-03 (9IP) 5322 361-11 5512 032-02 5680 051-03 (9IP) 22 20 5513 026-06 5680 049-02 (15IP) 25 5513 026-04 5680 049-02 (15IP) 5322 365-11 5512 032-02 5680 049-02 (15IP) 32-50 5513 026-02 5680 049-02 (15IP) 5322 365-11 5512 032-02 5680 049-02 (15IP) 27 40 5513 0260-02 5680 043-15 (25IP) 5322 383-11 5512 090-08 5) Опорные пластины с другими углами наклона см. на стр. C58. C4 C38 C50 G6 Соединитель для СОЖ см. стр. A248 C2 C 40 SANDVIK Coromant
