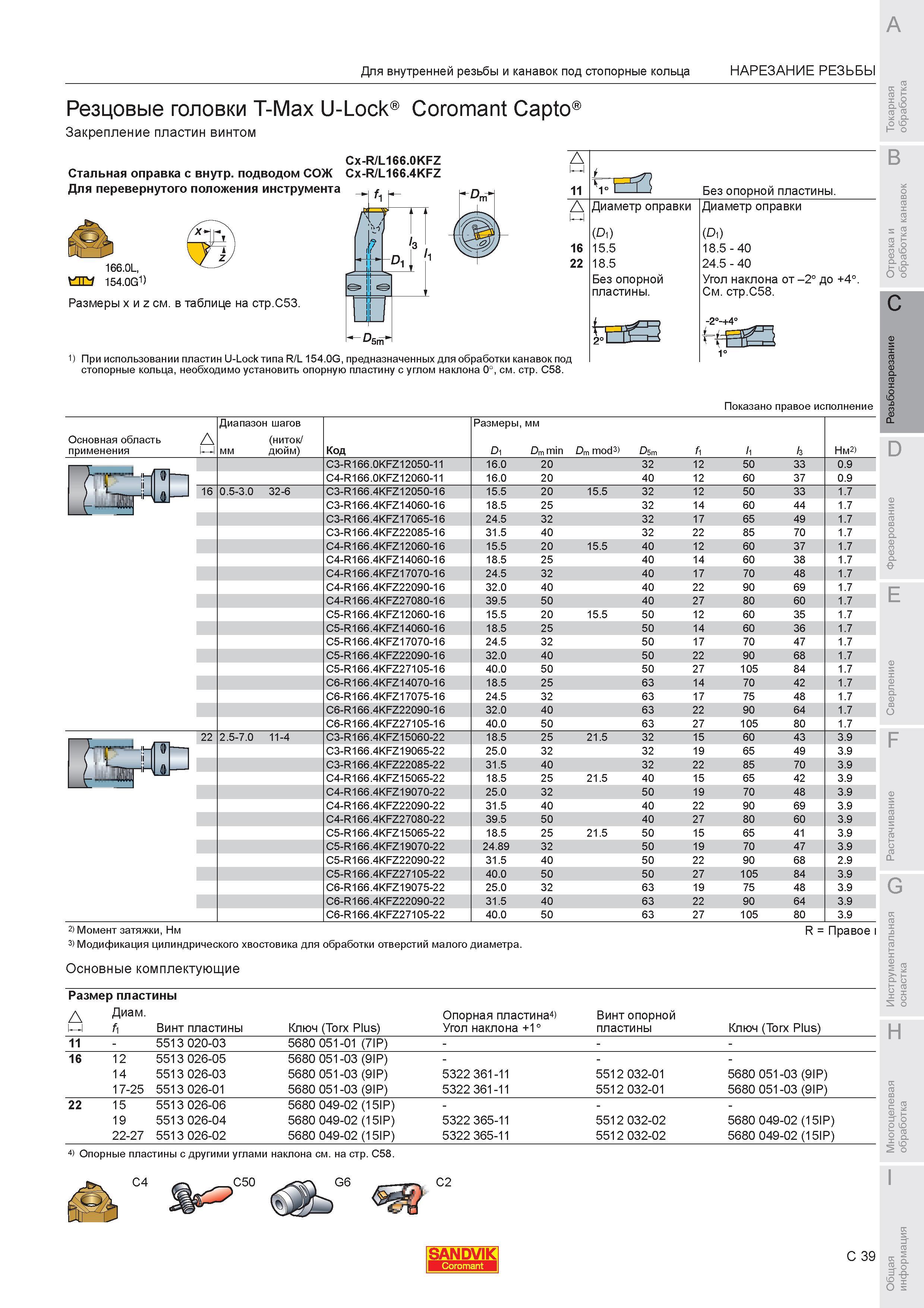

Для внутренней резьбы и канавок под стопорные кольца НАРЕЗАНИЕ РЕЗЬБЫ Резцовые головки Sandvik T-Max U-Lock Coromant Capto Закрепление пластин винтом

Для внутренней резьбы и канавок под стопорные кольца НАРЕЗАНИЕ РЕЗЬБЫ Резцовые головки Sandvik T-Max U-Lock Coromant Capto Закрепление пластин винтом Cx-R/L166.0KFZ Стальная оправка с внутр. подводом СОЖ Cx-R/L166.4KFZ Для перевернутого положения инструмента 166.0L 154.0G1) Размеры x и z см. в таблице на CTp.C53. При использовании пластин U-Lock типа R/L 154.0G предназначенных для обработки канавок под стопорные кольца необходимо установить опорную пластину с углом наклона 0 см. стр. C58. 16 22 Диаметр оправки (D1) 15.5 18.5 Без опорной пластины. Диаметр оправки (Di) 18.5 40 24.5 40 Угол наклона от -2 до +4 См. CTp.C58. -2-+4 Показано правое исполнение Диапазон шагов Размеры мм (ниток мм дюйм) Код Di Dm min Dm mod3) D5m fi li l3 Нм C3-R166.0KFZ12050-11 16.0 20 32 12 50 33 0.9 C4-R166.0KFZ12060-11 16.0 20 40 12 60 37 0.9 0.5-3.0 32-6 C3-R166.4KFZ12050-16 15.5 20 15.5 32 12 50 33 C3-R166.4KFZ14060-16 18.5 25 32 14 60 44 C3-R166.4KFZ17065-16 24.5 32 32 17 65 49 C3-R166.4KFZ22085-16 31.5 40 32 22 85 70 C4-R166.4KFZ12060-16 15.5 20 15.5 40 12 60 37 C4-R166.4KFZ14060-16 18.5 25 40 14 60 38 C4-R166.4KFZ17070-16 24.5 32 40 17 70 48 C4-R166.4KFZ22090-16 32.0 40 40 22 90 69 C4-R166.4KFZ27080-16 39.5 50 40 27 80 60 C5-R166.4KFZ12060-16 15.5 20 15.5 50 12 60 35 C5-R166.4KFZ14060-16 18.5 25 50 14 60 36 C5-R166.4KFZ17070-16 24.5 32 50 17 70 47 C5-R166.4KFZ22090-16 32.0 40 50 22 90 68 C5-R166.4KFZ27105-16 40.0 50 50 27 105 84 C6-R166.4KFZ14070-16 18.5 25 63 14 70 42 C6-R166.4KFZ17075-16 24.5 32 63 17 75 48 C6-R166.4KFZ22090-16 32.0 40 63 22 90 64 C6-R166.4KFZ27105-16 40.0 50 63 27 105 80 2.5-7.0 11-4 C3-R166.4KFZ15060-22 18.5 25 21.5 32 15 60 43 3.9 C3-R166.4KFZ19065-22 25.0 32 32 19 65 49 3.9 C3-R166.4KFZ22085-22 31.5 40 32 22 85 70 3.9 C4-R166.4KFZ15065-22 18.5 25 21.5 40 15 65 42 3.9 C4-R166.4KFZ19070-22 25.0 32 50 19 70 48 3.9 C4-R166.4KFZ22090-22 31.5 40 40 22 90 69 3.9 C4-R166.4KFZ27080-22 39.5 50 40 27 80 60 3.9 C5-R166.4KFZ15065-22 18.5 25 21.5 50 15 65 41 3.9 C5-R166.4KFZ19070-22 24.89 32 50 19 70 47 3.9 C5-R166.4KFZ22090-22 31.5 40 50 22 90 68 2.9 C5-R166.4KFZ27105-22 40.0 50 50 27 105 84 3.9 C6-R166.4KFZ19075-22 25.0 32 63 19 75 48 3.9 C6-R166.4KFZ22090-22 31.5 40 63 22 90 64 3.9 C6-R166.4KFZ27105-22 40.0 50 63 27 105 80 3.9 Основная область применения 16 22 2) Момент затяжки Нм 3) Модификация цилиндрического хвостовика для обработки отверстий малого диаметра. Основные комплектующие R Правое i Размер пластины Диаметр D fi Винт пластины Ключ (Torx Plus) Опорная пластина4) Угол наклона +1 Винт опорной пластины Ключ (Torx Plus) 11 5513 020-03 5680 051-01 (7IP) 16 12 5513 026-05 5680 051-03 (9IP) 14 5513 026-03 5680 051-03 (9IP) 5322 361-11 5512 032-01 5680 051-03 (9IP) 17-25 5513 026-01 5680 051-03 (9IP) 5322 361-11 5512 032-01 5680 051-03 (9IP) 22 15 5513 026-06 5680 049-02 (15IP) 19 5513 026-04 5680 049-02 (15IP) 5322 365-11 5512 032-02 5680 049-02 (15IP) 22-27 5513 026-02 5680 049-02 (15IP) 5322 365-11 5512 032-02 5680 049-02 (15IP) 4) Опорные пластины с другими углами наклона см. на стр. C58. C4 C50 G6 C2 SANDVIK C 39
