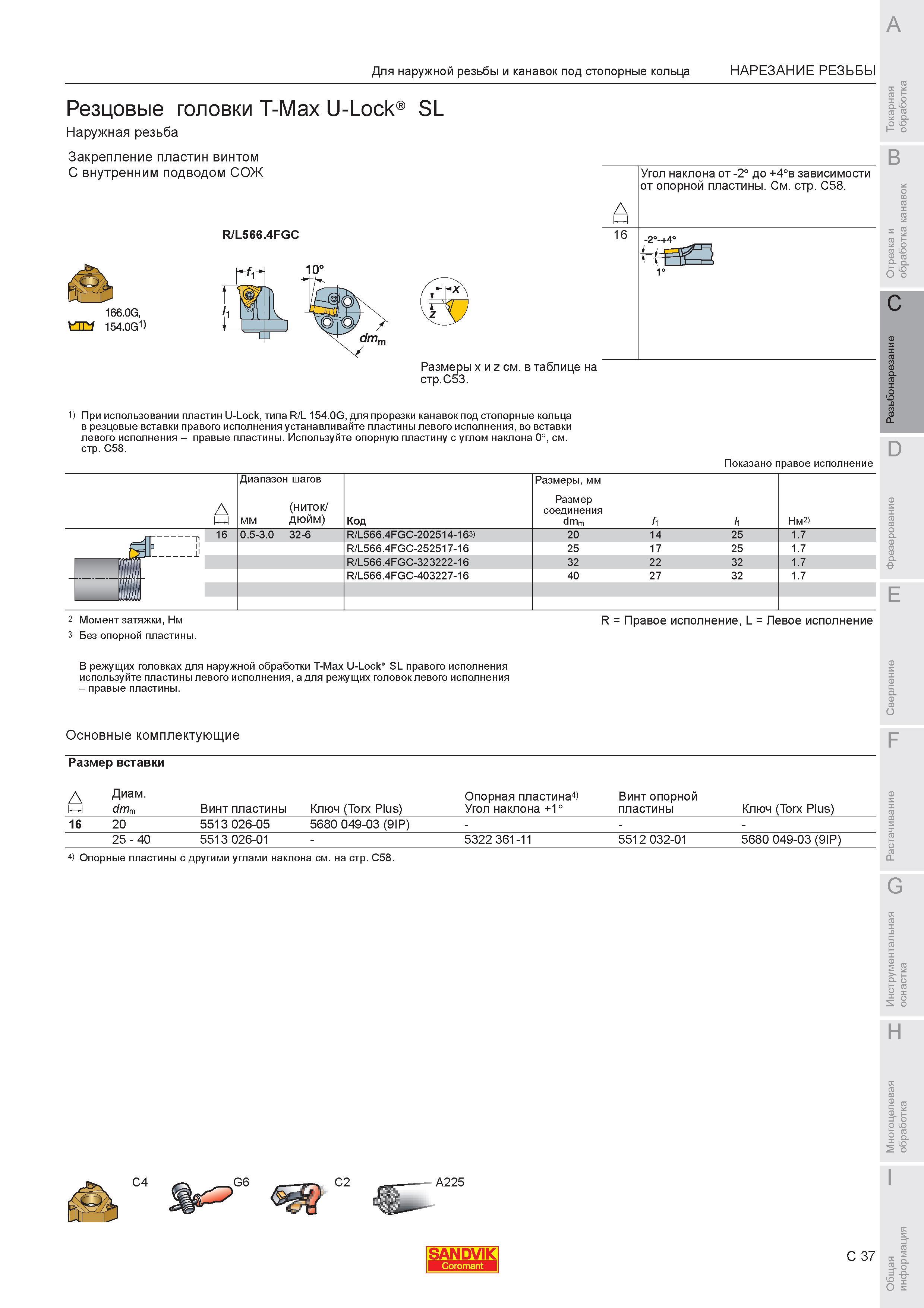

Для наружной резьбы и канавок под стопорные кольца НАРЕЗАНИЕ РЕЗЬБЫ Резцовые головки Sandvik T-Max U-Lock SL Наружная резьба Закрепление пластин винтом С внутренним подводом СОЖ R/L566.4FGC 166.0G 154.0G1) CTp.C53. При использовании пластин U-Lock типа R/L 154.0G для прорезки канавок под стопорные кольца в резцовые вставки правого исполнения устанавливайте пластины левого исполнения во вставки левого исполнения правые пластины. Используйте опорную пластину с углом наклона 0 см. стр. C58. Показано правое исполнение D к Диапазон шагов (ниток мм дюйм) Код Размеры мм Размер соединения dmm fi li Нм JT -П 16 0.5-3.0 32-6 R/L566.4FGC-20 2514-163) 20 14 25 1.7 3 R/L566.4FGC-252517-16 25 17 25 1.7 R/L566.4FGC-323222-16 32 22 32 1.7 R/L566.4FGC-403227-16 40 27 32 1.7 2 Момент затяжки Нм 3 Без опорной пластины. R Правое исполнение L Левое исполнение В режущих головках для наружной обработки T-Max U-Lock SL правого исполнения используйте пластины левого исполнения а для режущих головок левого исполнения правые пластины. Основные комплектующие Размер вставки Диаметр dmm Винт пластины Ключ (Torx Plus) Опорная пластина4) Угол наклона +1 Винт опорной пластины Ключ (Torx Plus) 16 20 5513 026-05 5680 049-03 (9IP) 25 40 5513 026-01 5322 361-11 5512 032-01 5680 049-03 (9IP) 4) Опорные пластины с другими углами наклона см. на стр. C58.
