TAEGUTEC | Каталог TAEGUTEC 2013 Инструмент и оснастка (Всего 952 стр.) |
|||||
|

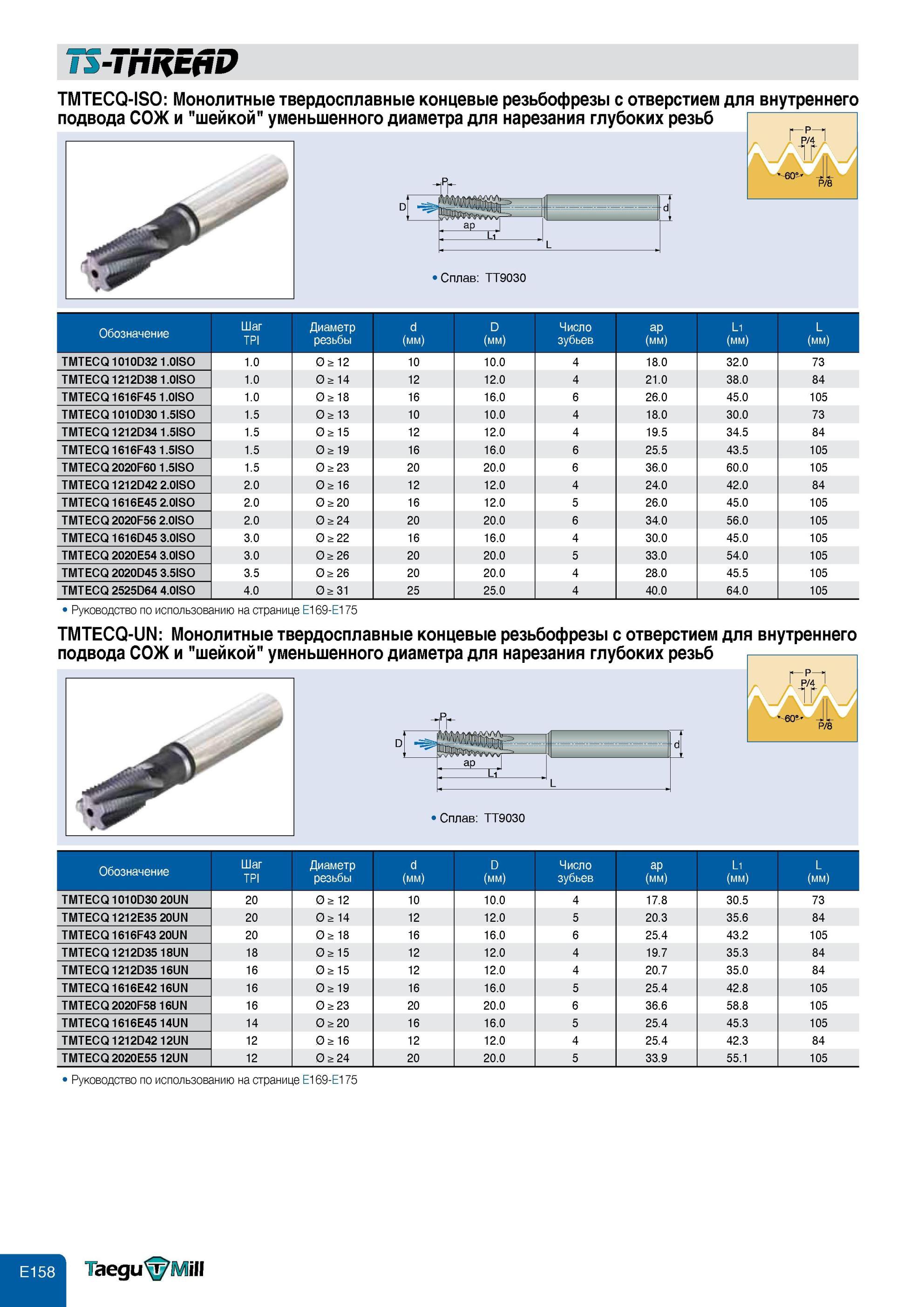

626 Каталог TAEGUTEC 2013 Режущий инструмент и инструментальная оснастка Стр.E158 |
|||||
Монолитные твердосплавные концевые резьбофрезы Taegutec с отверстием для внутреннего подвода СОЖ и шейкой уменьшенного диаметра для нарезания глубоких резМонолитные твердосплавные концевые резьбофрезы Taegutec с отверстием для внутреннего подвода СОЖ и шейкой уменьшенного диаметра для нарезания глубоких резьб ISO UN TMTECQ-ISO Монолитные твердосплавные концевые резьбофрезы с отверстием для внутреннего подвода СОЖ и "шейкой" уменьшенного диаметра для нарезания глубоких резьб TWWWlfSgs dl L Сплав TT9030 Обозначение Шаг TPI Диаметр резьбы d (мм) D (мм) Число зубьев ap (мм) L1 (мм) L (мм) TMTECQ1010D32 1.0ISO 1.0 0 12 10 10.0 4 18.0 32.0 73 TMTECQ1212D38 1.0ISO 1.0 0 14 12 12.0 4 21.0 38.0 84 TMTECQ 1616F45 1.0ISO 1.0 0 18 16 16.0 6 26.0 45.0 105 TMTECQ 1010D30 1.5ISO 1.5 0 13 10 10.0 4 18.0 30.0 73 TMTECQ 1212D34 1.5ISO 1.5 0 15 12 12.0 4 19.5 34.5 84 TMTECQ 1616F43 1.5ISO 1.5 0 19 16 16.0 6 25.5 43.5 105 TMTECQ 2020F60 1.5ISO 1.5 0 23 20 20.0 6 36.0 60.0 105 TMTECQ 1212D42 2.0ISO 2.0 0 16 12 12.0 4 24.0 42.0 84 TMTECQ 1616E45 2.0ISO 2.0 0 20 16 12.0 5 26.0 45.0 105 TMTECQ 2020F56 2.0ISO 2.0 0 24 20 20.0 6 34.0 56.0 105 TMTECQ 1616D45 3.0ISO 3.0 0 22 16 16.0 4 30.0 45.0 105 TMTECQ 2020E54 3.0ISO 3.0 0 26 20 20.0 5 33.0 54.0 105 TMTECQ 2020D45 3.5ISO 3.5 0 26 20 20.0 4 28.0 45.5 105 TMTECQ 2525D64 4.0ISO 4.0 0 31 25 25.0 4 40.0 64.0 105 Руководство по использованию на странице E169-E175 TMTECQ-UN Монолитные твердосплавные концевые резьбофрезы с отверстием для внутреннего подвода СОЖ и "шейкой" уменьшенного диаметра для нарезания глубоких резьб Pr 1 aP Li L Сплав TT9030 Обозначение Шаг TPI Диаметр резьбы d (мм) D (мм) Число зубьев ap (мм) L1 (мм) L (мм) TMTECQ 1010D30 20UN 20 0 12 10 10.0 4 17.8 30.5 73 TMTECQ 1212E35 20UN 20 0 14 12 12.0 5 20.3 35.6 84 TMTECQ 1616F43 20UN 20 0 18 16 16.0 6 25.4 43.2 105 TMTECQ 1212D35 18UN 18 0 15 12 12.0 4 19.7 35.3 84 TMTECQ 1212D35 16UN 16 0 15 12 12.0 4 20.7 35.0 84 TMTECQ 1616E42 16UN 16 0 19 16 16.0 5 25.4 42.8 105 TMTECQ 2020F58 16UN 16 0 23 20 20.0 6 36.6 58.8 105 TMTECQ 1616E45 14UN 14 0 20 16 16.0 5 25.4 45.3 105 TMTECQ 1212D42 12UN 12 0 16 12 12.0 4 25.4 42.3 84 TMTECQ 2020E55 12UN 12 0 24 20 20.0 5 33.9 55.1 105 1 Руководство по использованию на странице E169-E175 P D D ill |
|||||
