Режущий инструмент, инструментальная оснастка и приспособления / Cutting tools, tooling system and workholding
TAEGUTEC | Каталог TAEGUTEC 2013 Инструмент и оснастка (Всего 952 стр.) |
|||||
|

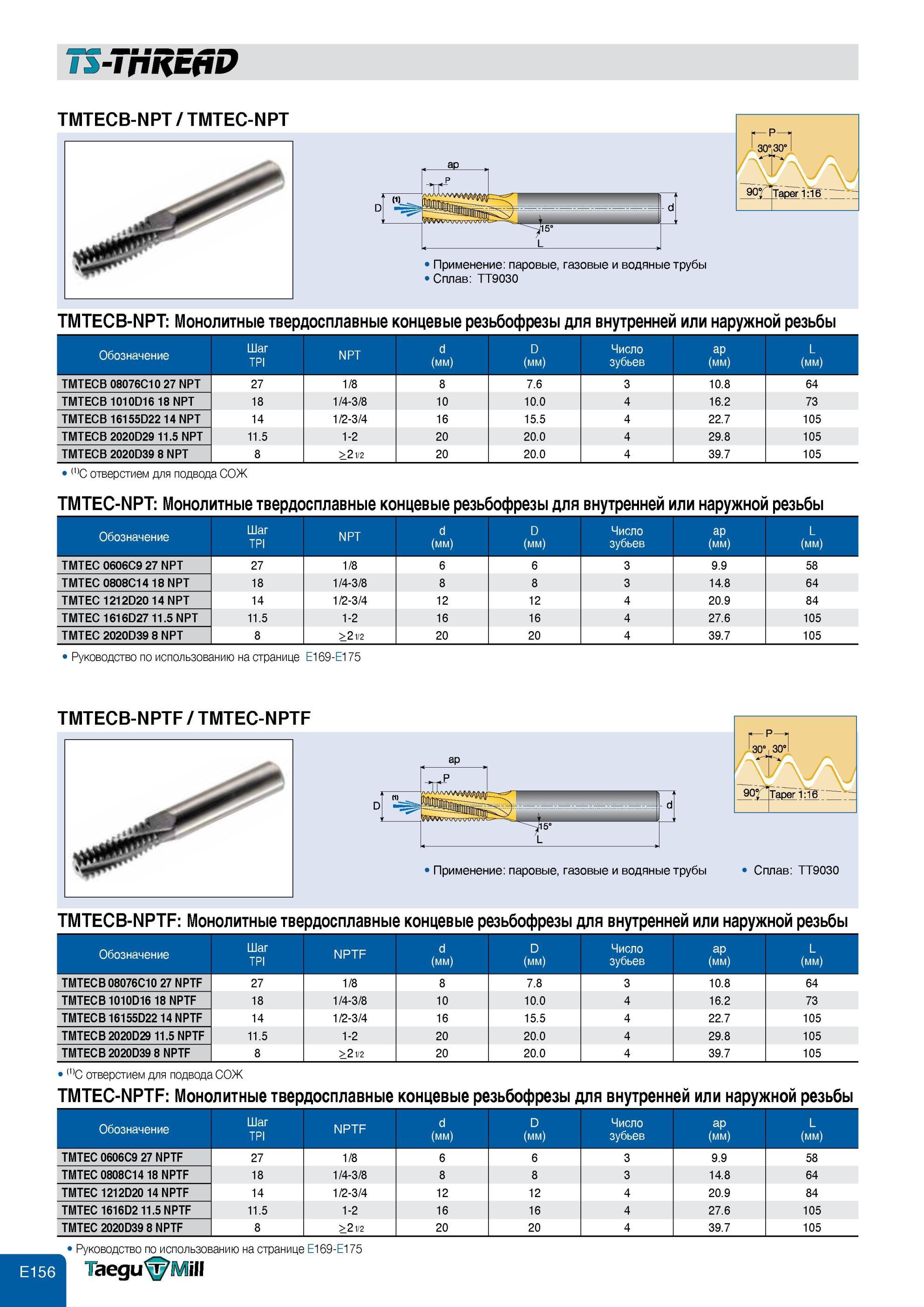

624 Каталог TAEGUTEC 2013 Режущий инструмент и инструментальная оснастка Стр.E156 |
|||||
Монолитные твердосплавные концевые резьбофрезы Taegutec для внутренней или наружной резьбы NPT Обозначение Шаг TPI С отверстием для подвода СОЖ Число зубьМонолитные твердосплавные концевые резьбофрезы Taegutec для внутренней или наружной резьбы NPT Обозначение Шаг TPI С отверстием для подвода СОЖ Число зубьев ap L (м TMTECB-NPT Монолитные твердосплавные концевые резьбофрезы для внутренней или наружной резьбы Обозначение Шаг TPI NPT d (мм) D (мм) Число зубьев ap (мм) L (мм) TMTECB 08076C10 27 NPT 27 1/8 8 7.6 3 10.8 64 TMTECB 1010D16 18 NPT 18 1/4-3/8 10 10.0 4 16.2 73 TMTECB 16155D22 14 NPT 14 1/2-3/4 16 15.5 4 22.7 105 TMTECB 2020D29 11.5 NPT 11.5 1-2 20 20.0 4 29.8 105 TMTECB 2020D39 8 NPT 8 2 1/ 2 20 20.0 4 39.7 105 ()С отверстием для подвода СОЖ TMTEC-NPT Монолитные твердосплавные концевые резьбофрезы для внутренней или наружной резьбы Обозначение Шаг TPI NPT d (мм) D (мм) Число зубьев ap (мм) L (мм) TMTEC 0606C9 27 NPT 27 1/8 6 6 3 9.9 58 TMTEC 0808C14 18 NPT 18 1/4-3/8 8 8 3 14.8 64 TMTEC 1212D20 14 NPT 14 1/2-3/4 12 12 4 20.9 84 TMTEC 1616D27 11.5 NPT 11.5 1-2 16 16 4 27.6 105 TMTEC 2020D39 8 NPT 8 2 1/ 2 20 20 4 39.7 105 Руководство по использованию на странице E169-E175 TMTECB-NPTF Монолитные твердосплавные концевые резьбофрезы для внутренней или наружной резьбы Обозначение Шаг TPI NPTF d (мм) D (мм) Число зубьев ap (мм) L (мм) TMTECB 08076C10 27 NPTF 27 1/8 8 7.8 3 10.8 64 TMTECB 1010D16 18 NPTF 18 1/4-3/8 10 10.0 4 16.2 73 TMTECB 16155D22 14 NPTF 14 1/2-3/4 16 15.5 4 22.7 105 TMTECB 2020D29 11.5 NPTF 11.5 1-2 20 20.0 4 29.8 105 TMTECB 2020D39 8 NPTF 8 2 1/ 2 20 20.0 4 39.7 105 ()С отверстием для подвода СОЖ TMTEC-NPTF Монолитные твердосплавные концевые резьбофрезы для внутренней или наружной резьбы Обозначение Шаг TPI NPTF d (мм) D (мм) Число зубьев ap (мм) L (мм) TMTEC 0606C9 27 NPTF 27 1/8 6 6 3 9.9 58 TMTEC 0808C14 18 NPTF 18 1/4-3/8 8 8 3 14.8 64 TMTEC 1212D20 14 NPTF 14 1/2-3/4 12 12 4 20.9 84 TMTEC 1616D2 11.5 NPTF 11.5 1-2 16 16 4 27.6 105 TMTEC 2020D39 8 NPTF 8 2 1/ 2 20 20 4 39.7 105 Руководство по использованию на странице E169-E175 TaeguMill 1 Применение паровые, газовые и водяные трубы Сплав TT9030 TMTECB-NPTF / TMTEC-NPTF TMTECB-NPT / TMTEC-NPT Применение паровые, газовые и водяные трубы Сплав TT9030 |
|||||
