TAEGUTEC | Каталог TAEGUTEC 2013 Инструмент и оснастка (Всего 952 стр.) |
|||||
|

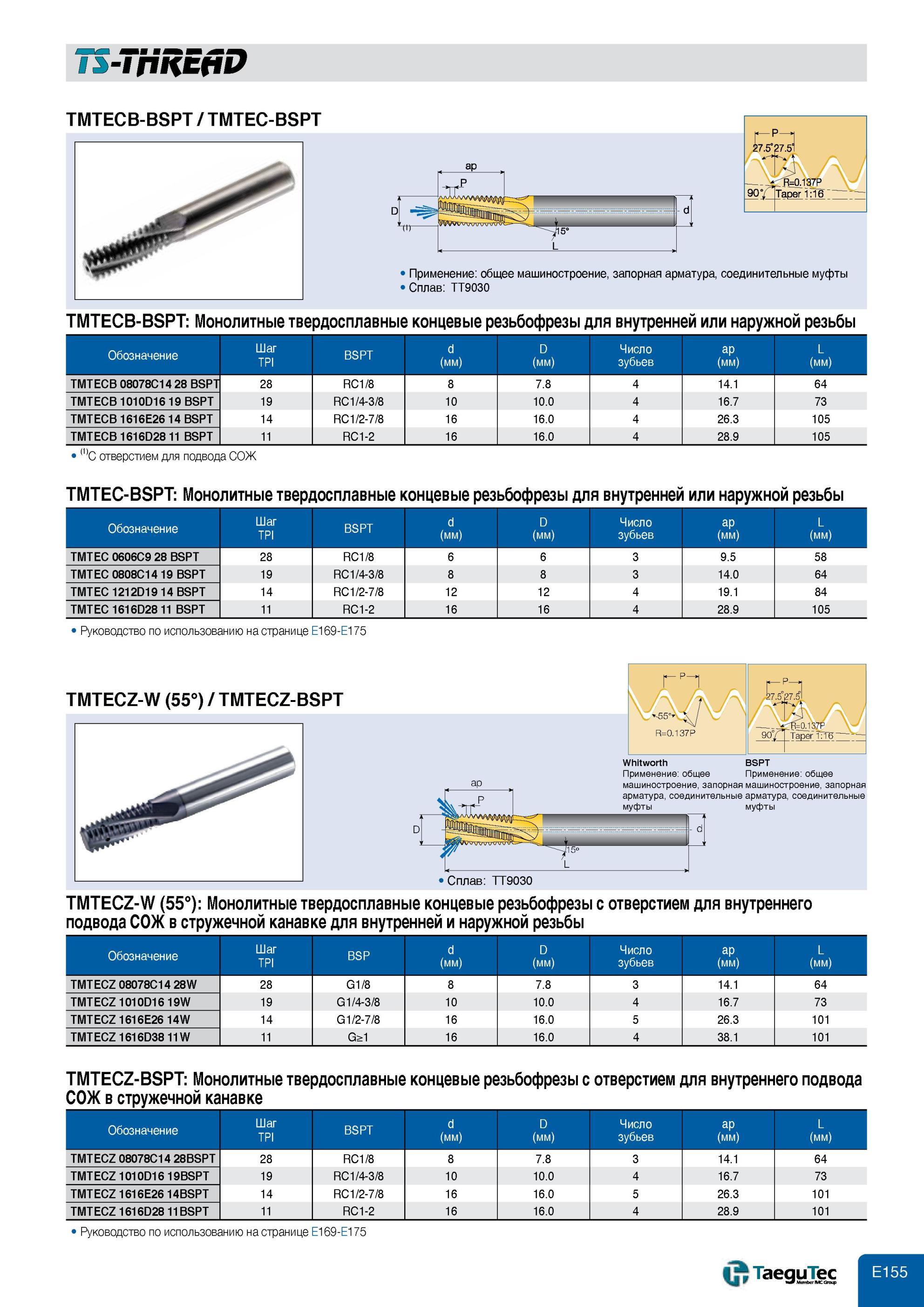

623 Каталог TAEGUTEC 2013 Режущий инструмент и инструментальная оснастка Стр.E155 |
|||||
Монолитные твердосплавные концевые резьбофрезы Taegutec для внутренней или наружной резьбы BSPT Обозначение Шаг TPI Применение запорная арматура соединитеМонолитные твердосплавные концевые резьбофрезы Taegutec для внутренней или наружной резьбы BSPT Обозначение Шаг TPI Применение запорная арматура соединительные муфт TMTECB-BSPT / TMTEC-BSPT Применение общее машиностроение, запорная арматура, соединительные муфты Сплав TT9030 TMTECB-BSPT Монолитные твердосплавные концевые резьбофрезы для внутренней или наружной резьбы Обозначение Шаг TPI BSPT d (мм) D (мм) Число зубьев ap (мм) L (мм) TMTECB 08078C14 28 BSPT 28 RC1/8 8 7.8 4 14.1 64 TMTECB 1010D16 19 BSPT 19 RC1/4-3/8 10 10.0 4 16.7 73 TMTECB 1616E26 14 BSPT 14 RC1/2-7/8 16 16.0 4 26.3 105 TMTECB 1616D28 11 BSPT 11 RC1-2 16 16.0 4 28.9 105 'С отверстием для подвода СОЖ TMTEC-BSPT Монолитные твердосплавные концевые резьбофрезы для внутренней или наружной резьбы Обозначение Шаг TPI BSPT d (мм) D (мм) Число зубьев ap (мм) L (мм) TMTEC 0606C9 28 BSPT 28 RC1/8 6 6 3 9.5 58 TMTEC 0808C14 19 BSPT 19 RC1/4-3/8 8 8 3 14.0 64 TMTEC 1212D19 14 BSPT 14 RC1/2-7/8 12 12 4 19.1 84 TMTEC 1616D28 11 BSPT 11 RC1-2 16 16 4 28.9 105 1 Руководство по использованию на странице E169-E175 TMTECZ-W (55°) / TMTECZ-BSPT ap Сплав TT9030 Применение общее Применение общее машиностроение, запорная машиностроение, запорная арматура, соединительные арматура, соединительные муфты муфты TMTECZ-W (55°) Монолитные твердосплавные концевые резьбофрезы с отверстием для внутреннего подвода СОЖ в стружечной канавке для внутренней и наружной резьбы Обозначение Шаг TPI BSP d (мм) D (мм) Число зубьев ap (мм) L (мм) TMTECZ 08078C14 28W 28 G1/8 8 7.8 3 14.1 64 TMTECZ 1010D16 19W 19 G1/4-3/8 10 10.0 4 16.7 73 TMTECZ 1616E26 14W 14 G1/2-7/8 16 16.0 5 26.3 101 TMTECZ 1616D38 11W 11 G>1 16 16.0 4 38.1 101 D TMTECZ-BSPT Монолитные твердосплавные концевые резьбофрезы с отверстием для внутреннего подвода СОЖ в стружечной канавке Обозначение Шаг TPI BSPT d (мм) D (мм) Число зубьев ap (мм) L (мм) TMTECZ 08078C14 28BSPT 28 RC1/8 8 7.8 3 14.1 64 TMTECZ 1010D16 19BSPT 19 RC1/4-3/8 10 10.0 4 16.7 73 TMTECZ 1616E26 14BSPT 14 RC1/2-7/8 16 16.0 5 26.3 101 TMTECZ 1616D28 11BSPT 11 RC1-2 16 16.0 4 28.9 101 Руководство по использованию на странице E169-E175 |
|||||
