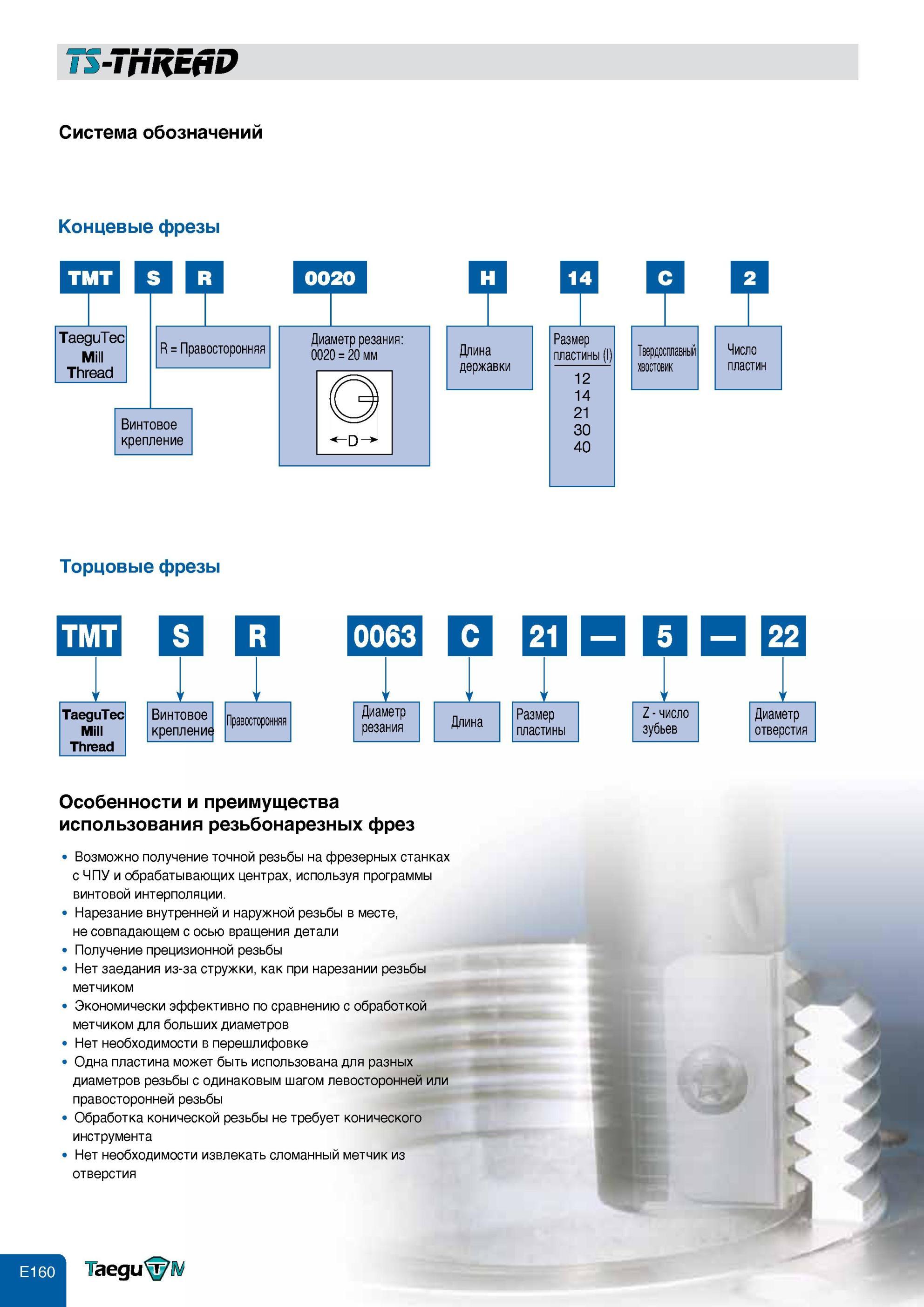

Резьбофрезерование в металлообработке Принятая система обозначения фрезерного инструмента Taegutec для механической обработки наружной и внутренней резьб628 Каталог TAEGUTEC 2013 Режущий инструмент и инструментальная оснастка Стр.E160 |
|||||
Резьбофрезерование в металлообработке Принятая система обозначения фрезерного инструмента Taegutec для механической обработки наружной и внутренней резьб Резьбофрезерование в металлообработке Принятая система обозначения фрезерного инструмента Taegutec для механической обработки наружной и внутренней резьб Основные парамеры резбофрез из Южной Кореи Диаметр резания Твердосплавный хвостовик Винтовое крепление число зубьев Система обозначений Концевые фрезы I тмт TaeguTec Mill Thread R = Правосторонняя Винтовое крепление 0 14 2 Диаметр резания 0020 = 20 мм Длина державки Твердосплавный Число хвостовик пластин 1орцовые фрезы тмт TaeguTec Mill Thread Винтовое крепление Правосторонняя 63 С Н21 ЕЕ 63 Диаметр резания Длина Размер пластины Z- число зубьев Диаметр отверстия Особенности и преимущества использования резьбонарезных фрез Возможно получение точной резьбы на фрезерных станках с ЧПУ и обрабатывающих центрах, используя программы винтовой интерполяции. Нарезание внутренней и наружной резьбы в месте, не совпадающем с осью вращения детали Получение прецизионной резьбы Нет заедания из-за стружки, как при нарезании резьбы метчиком Экономически эффективно по сравнению с обработкой метчиком для больших диаметров Нет необходимости в перешлифовке Одна пластина может быть использована для разных диаметров резьбы с одинаковым шагом левосторонней или правосторонней резьбы Обработка конической резьбы не требует конического инструмента Нет необходимости извлекать сломанный метчик из отверстия Размер пластины (I) 12 14 21 30 40 |
|||||
