Многопластинные резьбофрезы Taegutec со сменными режущими пластинами (СРП) с удлиненной рабочей частью для чистовой обработки TMTSR Многопластинные резьбо 630 Каталог TAEGUTEC 2013 Режущий инструмент и инструментальная оснастка Стр.E162

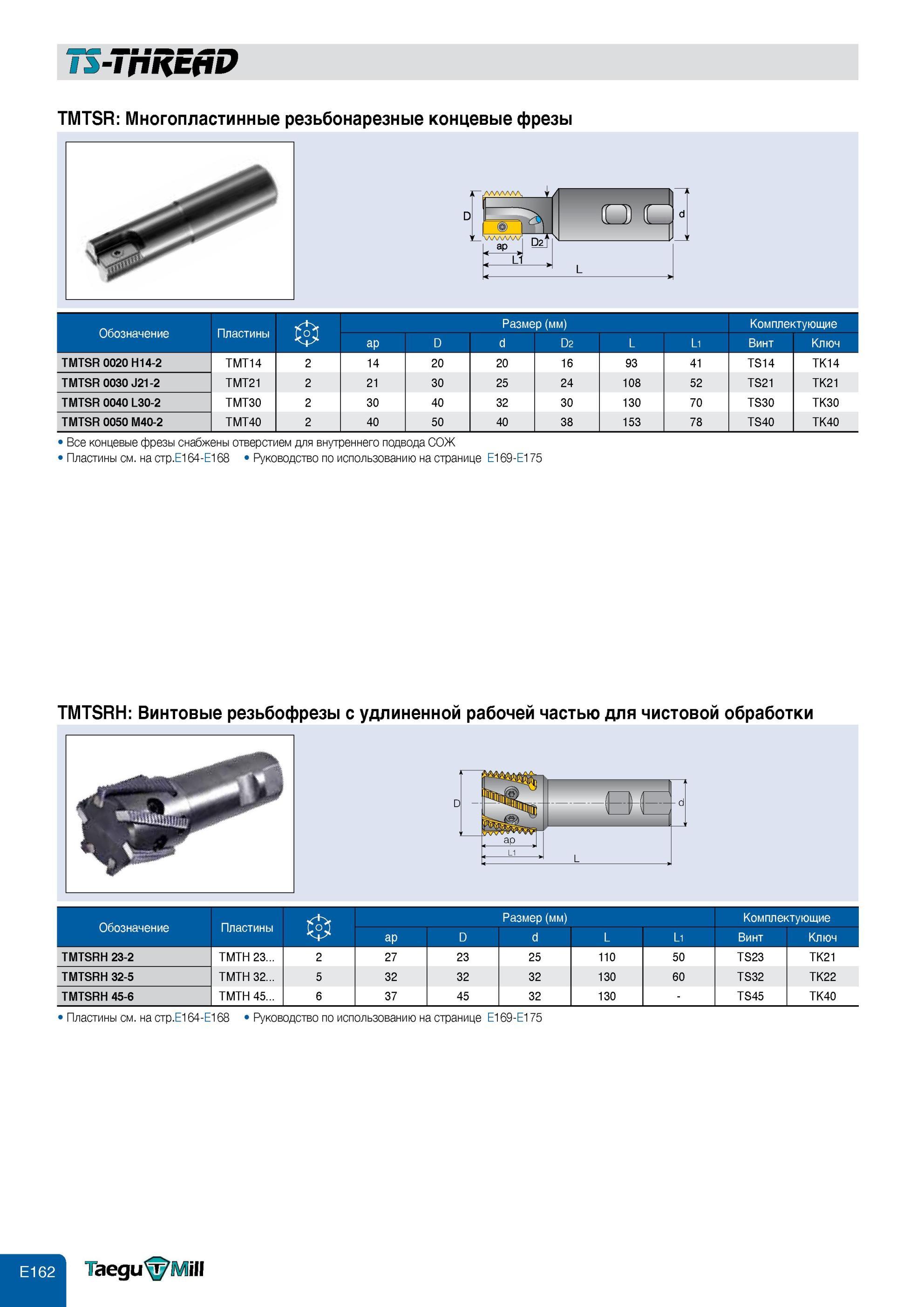

Многопластинные резьбофрезы Taegutec со сменными режущими пластинами (СРП) с удлиненной рабочей частью для чистовой обработки TMTSR Многопластинные резьбо Многопластинные резьбофрезы Taegutec со сменными режущими пластинами (СРП) с удлиненной рабочей частью для чистовой обработки TMTSR Многопластинные резьбонарезные концевые фрезы 40 гЖ1г_и Фар И ВгТо Обозначение Пластины Размер (мм) ap D d D2 L Li Комплектующие Винт Ключ TMTSR 0020 H14-2 TMT14 2 14 20 20 16 93 41 TS14 TK14 TMTSR 0030 J21-2 TMT21 2 21 30 25 24 108 52 TS21 TK21 TMTSR 0040 L30-2 TMT30 2 30 40 32 30 130 70 TS30 TK30 TMTSR 0050 M40-2 TMT40 2 40 50 40 38 153 78 TS40 TK40 1 Все концевые фрезы снабжены отверстием для внутреннего подвода СОЖ 1 Пластины см. на стр.E164-E168 Руководство по использованию на странице E169-E175 Обозначение Пластины Размер (мм) ap D d L Li Комплектующие Винт Ключ TMTSRH 23-2 TMTH 23 2 27 23 25 110 50 TS23 TK21 TMTSRH 32-5 TMTH 32 5 32 32 32 130 60 TS32 TK22 TMTSRH 45-6 TMTH 45 6 37 45 32 130 - TS45 TK40 Пластины см. на стр.E164-E168 Руководство по использованию на странице E169-E175 TMTSRH Винтовые резьбофрезы с удлиненной рабочей частью для чистовой обработки Многопластинные резьбофрезы Taegutec со сменными режущими пластинами (СРП) с удлиненной рабочей частью для чистовой обработки
