Модульная инструментальная система для растачивания Державки Taegutec под твердосплавные сменные режущие пластины для чернового растачивания Фасочный инст

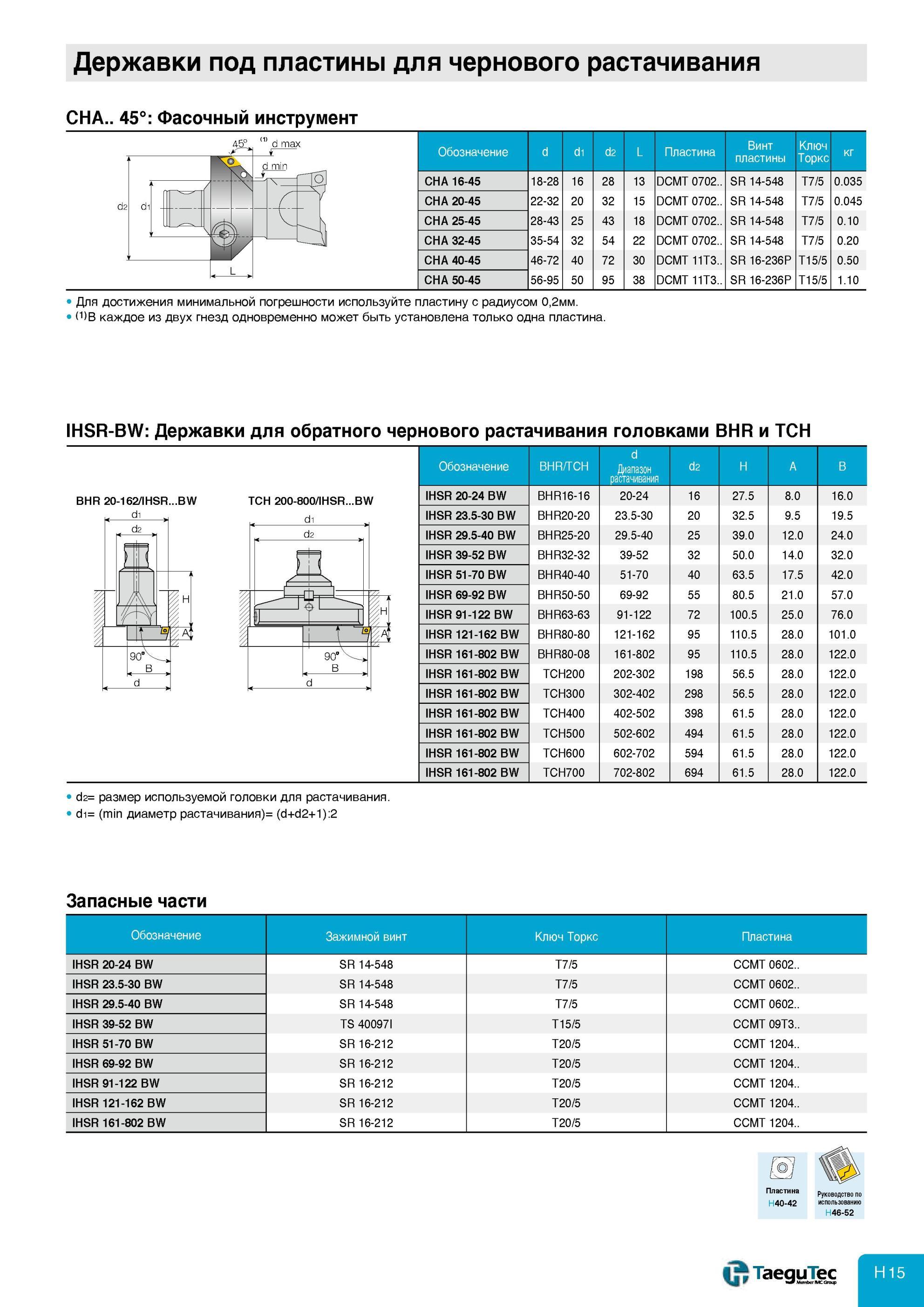

Модульная инструментальная система для растачивания Державки Taegutec под твердосплавные сменные режущие пластины для чернового растачивания Фасочный инструмент Державки под пластины для чернового растачивания CHA.. 45° Фасочный инструмент Обозначение d d1 d2 L Пластина Винт пластины Ключ Торкс кг CHA 16-45 18-28 16 28 13 DCMT 0702.. SR 14-548 T7/5 0.035 CHA 20-45 22-32 20 32 15 DCMT 0702.. SR 14-548 T7/5 0.045 CHA 25-45 28-43 25 43 18 DCMT 0702.. SR 14-548 T7/5 0.10 CHA 32-45 35-54 32 54 22 DCMT 0702.. SR 14-548 T7/5 0.20 CHA 40-45 46-72 40 72 30 DCMT 11T3.. SR 16-236P T15/5 0.50 CHA 50-45 56-95 50 95 38 DCMT 11T3.. SR 16-236P T15/5 1.10 Для достижения минимальной погрешности используйте пластину с радиусом 0,2мм. (1)В каждое из двух гнезд одновременно может быть установлена только одна пластина. IHSR-BW Державки для обратного чернового растачивания головками BHR и TCH BHR 20-162/IHSRBW di TCH 200-800/IHSRBW d1 d2 jfrn. 90° B Обозначение BHR/TCH Диапазон растачивания d2 H A B IHSR 20-24 BW BHR16-16 20-24 16 27.5 8.0 16.0 IHSR 23.5-30 BW BHR20-20 23.5-30 20 32.5 9.5 19.5 IHSR 29.5-40 BW BHR25-20 29.5-40 25 39.0 12.0 24.0 IHSR 39-52 BW BHR32-32 39-52 32 50.0 14.0 32.0 IHSR 51-70 BW BHR40-40 51-70 40 63.5 17.5 42.0 IHSR 69-92 BW BHR50-50 69-92 55 80.5 21.0 57.0 IHSR 91-122 BW BHR63-63 91-122 72 100.5 25.0 76.0 IHSR 121-162 BW BHR80-80 121-162 95 110.5 28.0 101.0 IHSR 161-802 BW BHR80-08 161-802 95 110.5 28.0 122.0 IHSR 161-802 BW TCH200 202-302 198 56.5 28.0 122.0 IHSR 161-802 BW TCH300 302-402 298 56.5 28.0 122.0 IHSR 161-802 BW TCH400 402-502 398 61.5 28.0 122.0 IHSR 161-802 BW TCH500 502-602 494 61.5 28.0 122.0 IHSR 161-802 BW TCH600 602-702 594 61.5 28.0 122.0 IHSR 161-802 BW TCH700 702-802 694 61.5 28.0 122.0 d2= размер используемой головки для растачивания. d1= (min диаметр растачивания)= (d+d2+1):2 H d Запасные части Обозначение Зажимной винт Ключ Торкс Пластина IHSR 20-24 BW SR 14-548 T7/5 CCMT 0602.. IHSR 23.5-30 BW SR 14-548 T7/5 CCMT 0602.. IHSR 29.5-40 BW SR 14-548 T7/5 CCMT 0602.. IHSR 39-52 BW TS 40097I T15/5 CCMT 09T3.. IHSR 51-70 BW SR 16-212 T20/5 CCMT 1204.. IHSR 69-92 BW SR 16-212 T20/5 CCMT 1204.. IHSR 91-122 BW SR 16-212 T20/5 CCMT 1204.. IHSR 121-162 BW SR 16-212 T20/5 CCMT 1204.. IHSR 161-802 BW SR 16-212 T20/5 CCMT 1204.. мл Руководство по H40-42 использованию H46-52 (Pi TaeguTec Member IMC aoj
