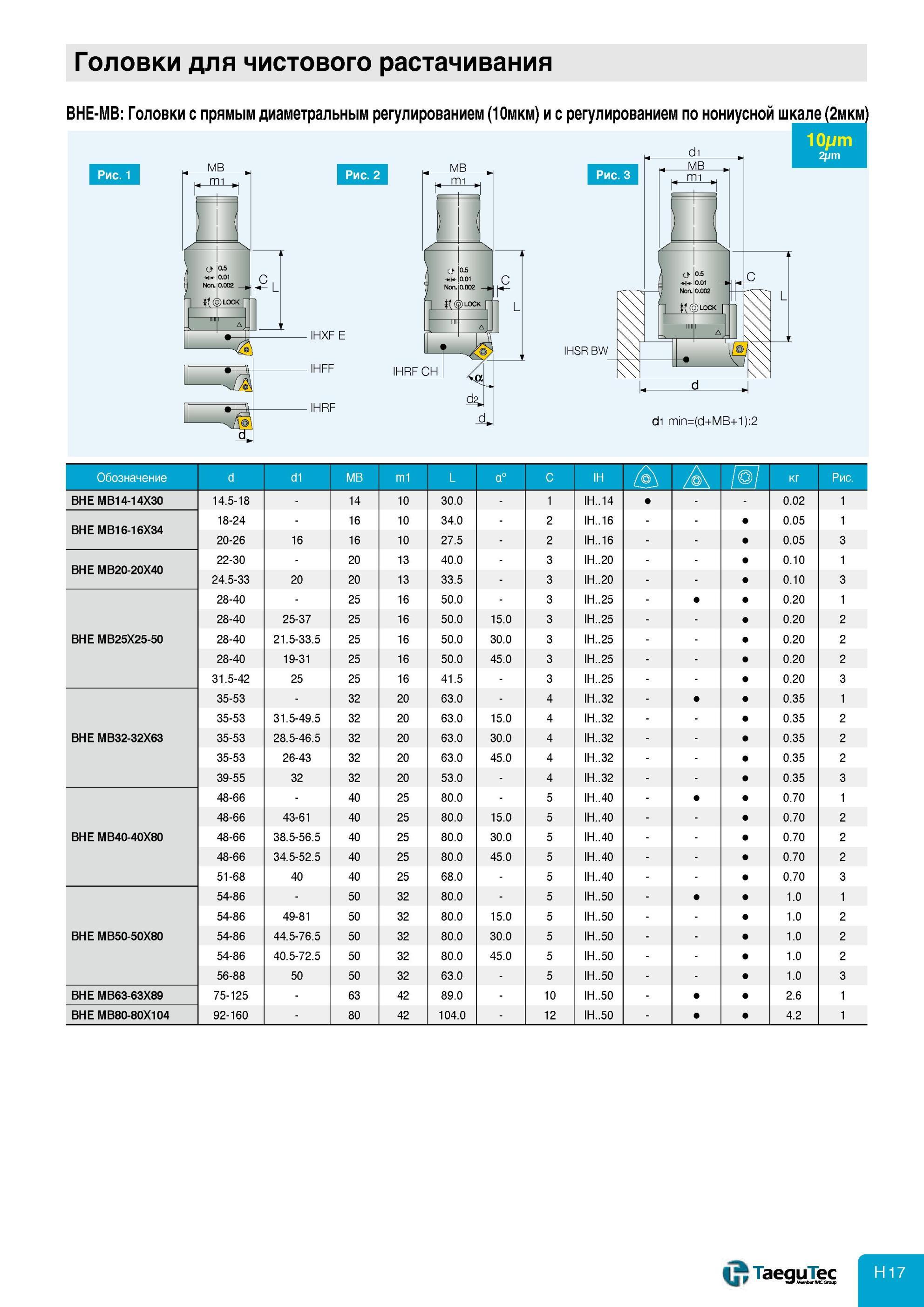

Модульная инструментальная система для растачивания Головки Taegutec для чистовой обработки с прямым диаметральным регулированием (10мкм) и по нониусной ш

Модульная инструментальная система для растачивания Головки Taegutec для чистовой обработки с прямым диаметральным регулированием (10мкм) и по нониусной шкале (2мкм Головки для чистового растачивания BHE-MB Головки с прямым диаметральным регулированием (10мкм) и с регулированием по нониусной шкале (2мкм) MB HLOCK[ C ВтL - IHXF E IHFF - IHRF MB 0.01 0.002 lock IHRF CH di min=(d+MB+1):2 10m 2fim Рис. 1 Рис. 2 C L d Обозначение d d1 MB m1 L a0 C IH A A [кг Рис. BHE MB14-14X30 14.5-18 - 14 10 30.0 - 1 IH..14 0.02 1 BHE MB16-16X34 18-24 - 16 10 34.0 - 2 IH..16 0.05 1 20-26 16 16 10 27.5 - 2 IH..16 0.05 3 BHE MB20-20X40 22-30 - 20 13 40.0 - 3 IH..20 0.10 1 24.5-33 20 20 13 33.5 - 3 IH..20 0.10 3 28-40 - 25 16 50.0 - 3 IH..25 - 0.20 1 28-40 25-37 25 16 50.0 15.0 3 IH..25 0.20 2 BHE MB25X25-50 28-40 21.5-33.5 25 16 50.0 30.0 3 IH..25 0.20 2 28-40 19-31 25 16 50.0 45.0 3 IH..25 0.20 2 31.5-42 25 25 16 41.5 - 3 IH..25 0.20 3 35-53 - 32 20 63.0 - 4 IH..32 - 0.35 1 35-53 31.5-49.5 32 20 63.0 15.0 4 IH..32 0.35 2 BHE MB32-32X63 35-53 28.5-46.5 32 20 63.0 30.0 4 IH..32 0.35 2 35-53 26-43 32 20 63.0 45.0 4 IH..32 0.35 2 39-55 32 32 20 53.0 - 4 IH..32 0.35 3 48-66 - 40 25 80.0 - 5 IH..40 - 0.70 1 48-66 43-61 40 25 80.0 15.0 5 IH..40 0.70 2 BHE MB40-40X80 48-66 38.5-56.5 40 25 80.0 30.0 5 IH..40 0.70 2 48-66 34.5-52.5 40 25 80.0 45.0 5 IH..40 0.70 2 51-68 40 40 25 68.0 - 5 IH..40 0.70 3 54-86 - 50 32 80.0 - 5 IH..50 - 1.0 1 54-86 49-81 50 32 80.0 15.0 5 IH..50 1.0 2 BHE MB50-50X80 54-86 44.5-76.5 50 32 80.0 30.0 5 IH..50 1.0 2 54-86 40.5-72.5 50 32 80.0 45.0 5 IH..50 1.0 2 56-88 50 50 32 63.0 - 5 IH..50 1.0 3 BHE MB63-63X89 75-125 - 63 42 89.0 - 10 IH..50 - 2.6 1 BHE MB80-80X104 92-160 - 80 42 104.0 - 12 IH..50 - 4.2 1 IS TaeguTec Member IMC 7
